可重構設計的測控站監控系統研究與實現

隨著科學技術的進步，人類對空間探索的步伐越來越大。空間任務的需求，推動地面測控系統的更新和發展，主要體現在：測控站的建設周期越來越短；測控設備更新、改造和添加變得更頻繁，測控站的控制容量和鏈路隨著需求不斷的擴大。完善高效的地面測控系統的監控系統，可以提高測控站的工作效率，提高業務系統設備的利用率，縮短測控業務的準備時間，準確、高效地完成衛星業務測控的各項工作任務，對于提高對衛星的控制精度，延長衛星的使用壽命具有重要意義。

　　測控站監控系統在測控系統中的主要任務是：

　　● 地面測控設備的監視

　　● 地面測控設備的控制和設置

　　● 地面測控設備間的聯合控制

　　測控設備間的聯合監控對于設備調試、系統聯調、校準等情況特別有用。測控設備之間只有測控數據的交換，但對于操作參數和操作進程缺少相互協調和配合的途徑。而監控系統在業務操作之外，對所有的設備都可以進行控制和監視。在這些關鍵階段，監控系統處于“領導地位”，是各種操作任務的發起和組織者，也是任務進程的監視和控制者。

　　現有的集中式監控系統，在硬件結構上多采用數據采集卡的模式，系統擴展比較困難，單一插卡難以適應多種多樣的設備接口，而且存在數據采集的瓶頸。在軟件結構上，通常著眼于當時地面系統的組成，監控畫面和操作比較固定，一旦更換了其他型號的設備，或者設備接口發生了變化，需要修改源代碼才能適應，維護起來很不方便，也影響了系統的穩定性和可靠性。因此我們研究并開發了基于可重構體系結構設計的新型監控系統。

　　集中式監控系統

　　現有的監控系統通常是和地面設備一起構建，一般采用集中式體系結構，即由工業控制計算機加上多路數據采集接口卡構成，協同專用監控程序一起組成監控系統（見圖1）。

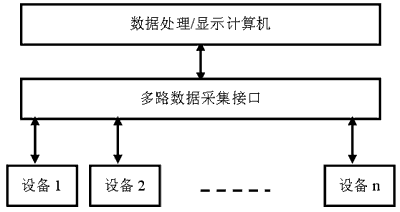

　　圖1 集中式監控系統的組成結構

　　在集中式體系的監控系統中，所有測控設備的監控信息都通過一塊或者多塊多路數據采集卡，收集數據到處理計算機，然后由數據處理計算機根據設備的類型進行數據處理，并將結果送監控程序顯示或者提交用戶處理。

　　采用集中式的監控系統存在以下問題。

　　● 所有數據采集和處理全部由數據處理計算機處理，對計算機的處理能力特別是數據采集能力要求很高。如果數據處理量很大或者數據的實時性要求很高時，會造成計算機負荷超載而出現死機現象，這正是現有集中式監控系統存在的最大問題。

　　● 由于集中式監控系統大都是專用系統，數據采集和軟件處理在一起，系統一旦建成，控制設備容量和模式都基本確定，體系結構封閉，不易擴展。

　　● 數據采集接口復雜，集中在一起，容易造成互相干擾。

　　● 布線復雜，故障率高。集中式監控系統的數據采集接口集中于一臺計算機中，分布于測控站不同地方的所有的測控設備數據接口都與數據采集接口卡連接，數字信號、模擬信號等各種信號一起布，布線復雜。

　　可重構監控系統的設計思想

　　監控系統為了能夠適應新的變化，即能夠用最短的時間完成設計和調試工作，通過調整系統的硬件配置和軟件參數設置在一定的范圍內支持改造和添加設備，并且克服現有系統存在的弊端。新的系統采用了可重構體系結構設計，即采用分布式的智能數據接口單元，將所有測控設備的不同物理數據接口，轉換為統一的網絡接口，通過網絡將數據傳送至數據處理計算機，同時監控系統的控制軟件也采用工業控制組態的設計思想，將測控設備抽象為不同類別的控制控件，將控件排列組合后形成不同的信道控制鏈路，從而使實現了整個系統的可重構設計。可重構設計的監控系統的體系結構參見圖2。

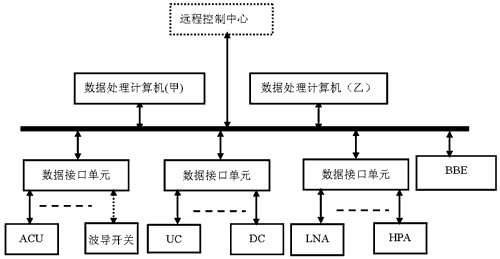

?圖2 可重構監控系統的組成結構

　　具體來說，系統采用了分布化的硬件拓撲結構和可配置控件。

　　硬件拓撲結構分布化是采用若干個智能的數據接口單元（DIU，data interface unit），能夠完成與多個不同數據接口設備的信息交換功能。智能的數據接口單元可以實現與具有串口（包括RS-232A、RS-422、RS- 485）、數字量接口、繼電器接口的測控設備連接，并將采集到的數據通過網絡接口發送至數據處理計算機，同時將監控系統的控制指令發送至測控設備。

　　軟件設計上引入可配置的控件概念，可將不同的測控設備抽象為不同類別的設備控件，通過接口配置軟件建立配置數據庫，并對測控站硬件設備通信鏈路和通信協議進行配置，利用圖形制作軟件繪制系統顯示圖形和參數表格，通過修改系統配置和顯示配置完成對新增加測控設備的支持。

　　在可重構監控系統中，各個測控設備如高功放(HPA)、上變頻器(CU)、場放(LNA)等都就近與智能的數據接口單元連接，或通過網絡直接與數據處理計算機連接。每個智能的數據接口單元可以管理具有串口接口的8路測控設備、8路數字量接口測控設備、4路繼電器接口的開關設備等。 　　可重構監控系統的實現

　　在可重構監控系統中，實現硬件可重構的關鍵是設計具有智能管理和控制功能的數據接口單元DIU，它可以適應具有不同物理接口的測控設備，可以就近管理和控制測控設備，并將所有測控設備的信息轉換為網絡接口，轉發至數據處理計算機。

　　1 數據接口單元DIU

　　為了保證系統的運行穩定、可靠和配置靈活，以適應不同的應用需求，采用主流工業控制產品 PC104模塊進行二次開發。

　?、?數據接口單元實現的功能

　　● 提供8路全雙工通信的串行口，物理接口可以根據實際系統需要設置為RS-232C/RS-485/RS-422A，靈活適應受控設備的信息接口。

　　● 提供8路光電隔離的數字量輸入和8路繼電器輸出接口。

　　● 提供1路10/100M自適應以太網數據接口，接口為RJ-45。

　　● 通過網絡自動轉發將受控設備的信息發至MCS操作計算機。

　　● 接收來自監控計算機的控制信息，自動轉發至指定的受控設備。

　　● 通過監控計算機可以對DIU進行運行參數配置，包括通信速率、DIU工作方式等。

　　● MCS操作計算機可以查詢DIU的運行狀態信息。

　　② 數據接口單元的實現

　　硬件設計采用適應工業控制環境的PC104 586工業控制機和接口模塊。

　　CPU：300MHz主頻；32MB DRAM內存；16個中斷；2個RS-232C標準串行口；10M/100M BASE-T標準網絡接口；支持鼠標/鍵盤/軟驅/IDE硬盤接口，支持IDE Flash電子盤。

　　通信卡：支持8通道RS-232C/RS-422A/RS-485標準串行通信，每一通道均可單獨設置。每個通道最高支持115.2KB/s的通信速率。

　　數據采集卡：支持8通道光電隔離DI，8通道繼電器輸出。每一路輸入均可支持DC或AC輸入，輸入均支持SPDT模式，具有三種狀態：公共端、常開、常閉，轉換速率為5ms。

　　③ 嵌入式軟件設計

　　數據接口單元的軟件設計采用嵌入式系統設計，我們選用Linux作為開發平臺，需要完成的工作有：

　　● 通過宿主機對Linux進行合理的裁剪。由于嵌入式系統的容量有限，必須將龐大的Linux進行剪裁，適應嵌入式的應用。

　　● 實現Linux對電子盤DOC2000的驅動。

　　● 設計對擴展的8路串口通信卡的驅動程序。

　　● 設計數字I/O卡的Linux系統驅動程序。

　　● 根據數據接口單元實現的功能，設計數據處理的應用程序。

　　● 將穩定的Linux映像燒寫到電子盤DOC2000里面。

　　數據接口單元設計完成后，則作為沒有輸入、輸出外設的智能管理設備，管理和控制所屬的測控設備。

　　2 可配置軟件設計

　　在監控軟件設計上采用工業控制系統的組態思想，將不同的測控設備抽象為不同類別的控制設備控件，構造系統配置數據庫和設備控件數據庫。通過修改數據庫參數，可靈活地配置軟件系統。圖3是監控系統軟件結構示意圖。

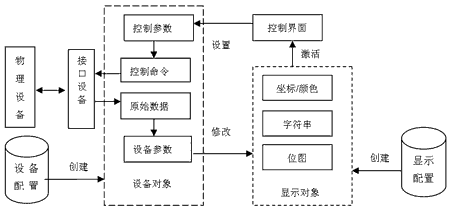

?　　圖3 地面站監控系統軟件結構

　　① 設備控件庫

　　將所有的測控設備進行分析并分類整理，將它們抽象為具有不同顯示屬性和控制屬性的設備控件，來分別對應實際的測控設備，通過操作該設備控件就可以實現對物理測控設備的控制。例如，變頻器控件、開關矩陣控件、數據采集接口單元等(見圖 4)。由于控件和監控系統主程序可以分開進行開發，具有一定的獨立性。

　　通過構建設備控件庫，可以增加整個地面監控軟件的復用性和通用性。經過多年的開發和應用，我們已經構建了相當規模的設備控件庫，基本可以滿足一般地面站的監控軟件監控需求。

　　圖4 系統中利用控件作為主要的顯示形式（示例）

　　② 系統配置數據庫

　　為了保證系統的可重構性，設計了系統配置數據庫，保存當前整個系統的設備控件的類型、種類、接口形式等以及系統鏈路的配置情況，多個DIU的IP地址以及其各個通道設備配置情況等信息。當測控系統的測控設備組成發生變化或者添加測控設備時，通過系統的配置程序對系統配置數據庫進行更改或者添加必要的設備控件，就可以實現從硬件到軟件的重構。

　　通過配置程序和運行程序，把系統框架和監控的內容相分離，通過配置數據庫使二者有機結合起來，使系統具有較強的靈活性和擴展性。
