??? 信號發生器是一種能產生正弦波、矩形波及TTL邏輯電平信號的多功能電子儀器，并且其幅值和頻率在一定范圍內能自由調節。因此該儀器廣泛用在電子電路的調試，測量和檢修中。在電子技術實驗中，它作為交流信號源或脈沖信號源使用。

下面介紹XD22A型低頻信號發生器。

1.面板介紹

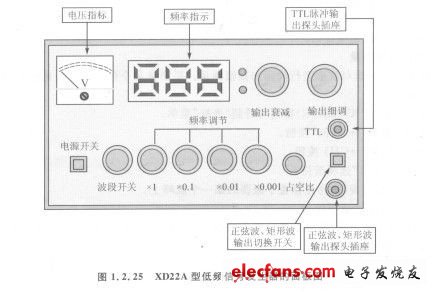

XD22A型低頻信號發生器的面板圖如圖。1.2.25所示。

2.主要技術性能

1)輸出頻率

①輸出頻率范圍：1 Hz～l MHz

②輸出頻率誤差：I

Ⅳ波段<±2f%

2)正弦波信號

①輸出最大幅度：>6 V(開路，有效值)

②額定輸出電壓誤差：<±1 dB

③失真：<1% (10 Hz～200 kHz)

④表頭分刻度誤差：≤±5%(相對滿度值)

⑤衰減器衰減范圍：0～90 dB

⑥衰減器衰減誤差：<±1 dB

⑦輸出阻抗：600 Q±10%

3)脈沖信號

①輸出脈沖幅度：0～10 UP-P連續可調

②脈沖寬度：可調

③脈沖上沖、下沖時間：<7%

④脈沖上升、下降時間：<0.3tiS

⑤脈沖頂部傾斜：<5%(廠=100 Hz時)

4) TTL信號

①波形：方波

②極性：正極性

③幅度：高電平時4.5 V±0.5 V

低電平時<0.3 V

④負載能力：>25 mA

3.結構與原理

XD22A型信號發生器是由RC振蕩器、()TL放大器、衰減器、電壓表、脈沖TTL電路和穩壓電源等幾部分組成，其中文氏電橋選頻網絡與放大器共同組成文氏電橋振蕩器，其電原理框圖如圖1.2. 26所示。

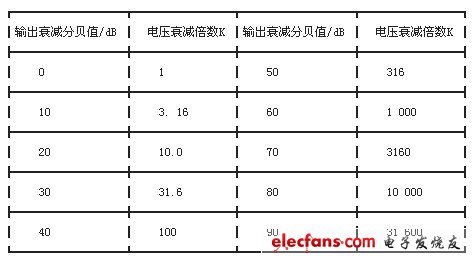

表1.2.6輸出衰減分貝值與電壓衰減倍數的關系

從圖1.2. 26可看出，由RC振蕩器產生一個正弦波信號，其輸出一路直接送到OTL放大器，另一路經過脈沖TTL電路轉換成矩形波信號送到OTL放大器或者轉成TTL電平直接到TTL輸出(這兩種情況如圖1.2.26虛線所示)。RC振蕩器產生振蕩信號的頻率由其內部選頻網絡中的RC時間常數決定。所以改變振蕩器選頻網絡中的R值或C值都可調節振蕩頻率。在本信號發生器中，“波段”開關，就足通過改變橋路中的電容值來實現頻率粗調的，它有六擋，即把1 Hz～l MHz分成六個頻段。“頻率開關”實際上有三個旋鈕，它是通過改變橋路中的電阻值來實現每個頻段內的頻率細調的。其中“×1”和“×o.1”為步進式，“×0. 01”為連續可變的。

OTL放大器是一種功率放大器，它的輸入由波形選擇開關選擇是RC振蕩器直接送過來的正弦波信號還是經過脈沖TTL電路轉換來的矩形波信號。它將輸入信號進行放大，成為0～6 V的信號輸出。最終的正弦波或矩形波輸出信號幅度由“輸出微調”和“輸出衰減”兩旋鈕共同調節?！拜敵鑫⒄{(diào)”旋鈕調節OTL放大器的輸出電壓幅值，也就是說，調節“輸出微調”旋鈕， OTL放大器的輸出電壓能在0～6 V范圍內連續變化，并通過面板左上方的電壓表直觀地指示出來。然后，該電壓值再經衰減器繼續衰減。

例如：o dB擋，K=l，即不衰減;20 dB擋，K-10，即衰減10倍;40 dB擋，K=100，即衰減100倍;等等。因此“輸出衰減”開關每擋所對應的電壓衰減倍數如表1.2.6所列。
