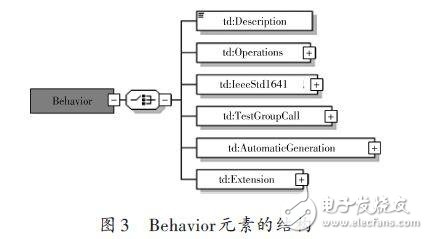

ATML在測試描述文檔中使用STD對測試需求進行了描述，UUT的所有端口和測試點所需的激勵信號或測量信號在元素 TestDescription/DetailedTestInformation/Action/Behavior中描述。Behavior元素的結構如圖3所示。

　　其中Operations元素和IeeeStd1641元素包含對STD標準的引用。以O(shè)perations元素為例，說明ATML中對測試需求的描述方法。Operations元素使用17種預定義類型的操作（Operation）來描述Behavior的行為，其中OperationSetup類型的操作用于創建需求信號，Opera-tionConnect類型的操作用于將信號連接到UUT的端口或測試點。使用OperationConnect操作將OperationSet-up中創建的信號signal1連接到UUT的某個端口，可以描述UUT該端口的需求信號為signal1信號。

　　3儀器資源分配模塊設計

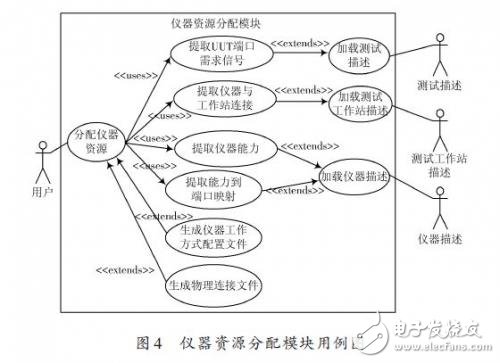

　　儀器資源分配模塊通過對測試需求與測試資源能力進行信號匹配，實現儀器資源端口到UUT端口的映射。采用UML（Unified Modeling Language，統一建模語言）描述儀器資源分配模塊的設計方案，其用例圖如圖4所示。

　　在儀器資源分配模塊中，通過加載測試描述文件、測試工作站描述文件和儀器描述文件，獲取測試需求信息和測試系統能力信息，通過信號匹配實現儀器資源的分配。

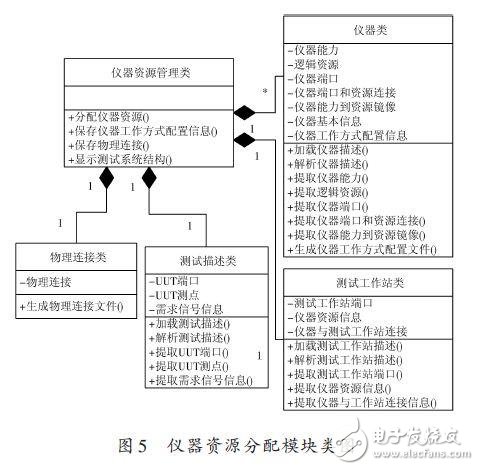

　　通過對圖4的分析，對用例進行抽象，得到儀器資源分配模塊的類圖如圖5所示。

　　對類圖中涉及到的類簡單介紹如下：

　?。?）儀器資源管理類：根據UUT各端口的信號需求及儀器能力列表分配儀器，生成儀器工作方式配置信息，并根據儀器與測試工作站的連接關系，得到工作站與UUT的連接關系，最終生成UUT端口到工作站端口的物理連接信息。

　?。?）儀器類：加載儀器描述ATML文檔，解析該文檔得到儀器能力、邏輯資源、儀器端口及能力到端口的映射信息；根據儀器資源分配結果，生成儀器工作方式配置文件。

　?。?）測試描述類：加載測試描述描述ATML文檔，解析該文檔得到UUT端口、測點及需求信號信息。

　?。?）測試工作站類：加載測試工作站描述ATML文檔，解析該文檔得到測試工作站端口、儀器資源信息及儀器與工作站的連接信息。

　　（5）物理連接類：根據儀器資源分配結果，生成UUT端口到測試工作站端口的物理連接文件。

　　通過對儀器資源分配模塊靜態模型的分析，得出系統對象隨時間交互的序列圖如圖6所示。

　　由圖6可知，儀器資源分配的過程為：解析測試描述文件，得到UUT各端口的需求信號；解析測試工作站描述，得到工作站中所有的測試儀器信息及儀器與工作站的連接關系；解析儀器描述文件，得到儀器能力列表及儀器能力到儀器端口的連接信息；根據UUT各端口的信號需求及儀器能力列表分配儀器，生成可重構儀器工作方式配置文件，并根據儀器與工作站的連接關系，得到工作站與UUT的連接關系，生成UUT端口到測試工作站端口的物理連接文件。
