微機電（MEMS）陀螺廣泛應用于航空、汽車自動化和消費類電子產品等領域，按照振動結構的不同，主要分為線振動陀螺和旋轉振動陀螺。隨著MEMS陀螺成本功耗不斷降低、體積重量逐漸減小，對其數字化方案也提出了新的要求如高精度、高采樣頻率等。為使MEMS陀螺能在高頻率下工作，數字化電路就需要具備高采樣頻率，而目前MEMS陀螺的數字化主要是通過采用嵌入式現場可編程門陳列（FPGA）、數字信號處理器（DSP）芯片或者它們的組合來實現。

最終使用MEMS陀螺在該平臺上進行測試驗證，使陀螺的信號解調和控制能在PC端實現，實際的使用過程比一般的FPGA或者DSP更加便捷。通過PCIe（PCIexpress）總線，實現PC和采集卡的高速傳輸，最大控制延時小于10μs.

1、計算機實時控制系統穩定低延遲優化設計

實時性作為陀螺測控系統的關鍵指標，本節將著重設計和優化控制系統的低延時性和穩定性。第一部分低延遲性優化主要包括硬件優化和軟件優化。硬件優化需要考慮高速總線的類型和高速總線的傳輸控制方式;而軟件優化則主要涉及到操作系統驅動層面的優化以及控制算法優化。第二部分穩定性優化是讓計算機實時控制系統穩定地產生輸出信號，在實際工程中則是避免該系統對陀螺設備的控制受到中斷延時和傳輸延時波動的影響。

1.1、數據傳輸?shù)牡脱觾?yōu)化

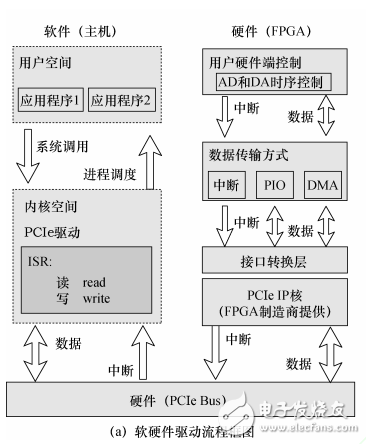

圖1 ?實時測控平臺低延遲優化方案

圖1a展示了實時測控平臺的軟硬件框架和數據流向。硬件中斷發出后，AD采集到的數據需要經過接口轉換層、FPGA的PCIeIP核、PCIe總線等才能到達計算機IO內存空間。完成內存地址映射后，用戶程序就可以從該內存讀取數據，進行數據處理。在實際多線程的數據傳輸中，還會產生額外的延時，如圖1b中所示，有中斷延時、線程延時和線程上下文切換延時等。其中中斷延時定義為計算機端硬件中斷產生到中斷服務程序（ISR）中第一條指令執行的時間差，主要與內核架構、CPU主頻和負載有關。由于線程之間的調度，內核需要準備時間，用于保存和恢復線程上下文環境、獲取或釋放信號量等。線程延時定義為ISR中從產生喚醒正在等待的線程信號，到線程執行第一條指令的時間差。線程上下文切換時間則為一個線程運行完到第二個線程第一條指令執行的時間差。
