近日，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下世平推出基于NXP JN5168的ZigBee無線傳感器方案和基于TI CC3200的Wi-Fi傳感器信息采集方案。

物聯網可以說是傳感器應用大戶，絕大部分?jǐn)?shù)據采集工作都由傳感器終端完成，環境控制測試領域也是如此。大量傳感器構成工業生產信息采集第一通道，對自動化生產線進行全面監控，以此保障工業生產有預進行。而傳統的傳感器系統是以RS232、RS485等有線方式構建通信鏈路，受到電纜的束縛，無法同時滿足低功耗、低價格與高性能的要求，并無法滿足環境控制測試信息的及時采集需求。

因此，大聯大世平特別針對物聯網市場需求，分別推出基于NXP JN5168的ZigBee無線傳感器信息采集方案和基于TI CC3200的Wi-Fi無線傳感器信息采集方案。

一、基于NXP JN5168 ZigBee無線傳感器方案

JN5168是超低功耗的高性能無線微控制器，支持JenNet-IP、ZigBee Smart Energy、ZigBee Light Link、RF4CE和IEEE802.15.4網絡協議棧，適合開發Smart Energy、Home Automation、Smart Lighting、遙控或無線傳感器應用。

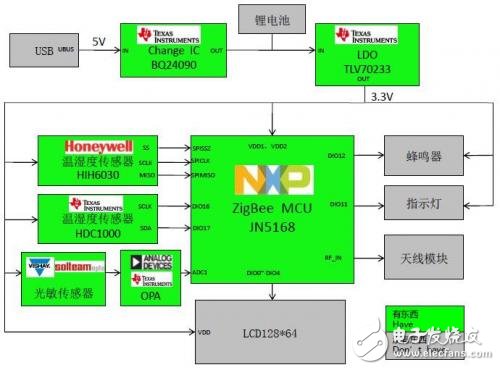

圖示1-方案框圖

功能描述

光照強度的檢測：光敏傳感器檢測環境光照強度，當光照強度在75～150lx范圍外時，顯示燈閃爍。

溫濕度的檢測：溫濕度傳感器檢測環境的溫濕度。

當溫度在18～30度之外時，顯示燈閃爍，蜂鳴器響起；

當濕度在40%～60%之外時，顯示燈閃爍，蜂鳴器響起。

3. 支持ZigBee HA協議：JN5168將照度和溫濕度信息用ZigBee無線信號傳輸。

圖示2-ZigBee控制板

圖示3-傳感器板

二、基于TI CC3200 WIFI傳感器信息采集方案

針對物聯網(IoT)應用的SimpleLink CC3200器件是一款集成了高性能ARM Cortex-M4的無線MCU，從而使得客戶能夠用單個集成電路(IC)開發整個應用。

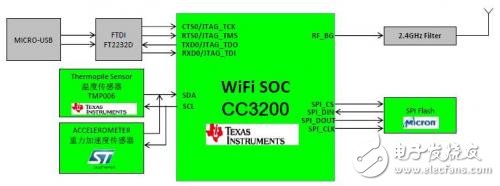

圖示4-方案框圖

功能描述

重力加速度檢測：重力加速度傳感器檢測加速力的變化，如晃動、跌落、上升、下降等。

溫度的檢測：溫濕度傳感器檢測環境的溫度。

支持WIFI協議：利用TI CC3200 WIFI芯片傳輸溫度和重力加速度信息，與手機、PC建立通訊。
?

圖示5-方案照片
