2013年12月10日，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下世平集團推出基于Fairchild和NXP產品的針對小家電電機控制市場的電源解決方案。該解決方案具體包括Fairchild FSL156和FSL306LRN完整電源解決方案、NXP TEA1731和TEA1721 完整電源解決方案。大聯大世平集團同時宣布針對該方案提供技術支持。

　　Fairchild FSL156完整電源解決方案

　　大聯大世平集團推出的Fairchild FSL156加入了Advanced Soft Burst Mode降低功耗，具有較低的操作電流（0.4mA）。另外RFF將降低EMI，內建650V SenseFET及Soft-Start ：15mS，可應用于家用電器，LCDM等產品。FSL156MRIN為DIP-8，可應用于輸入230VAC： 26W（Adapter） ~ 40W（Open Frame）。輸入85 ~ 265Vac：20W（Adapter） ~ 30W（Adapter）。

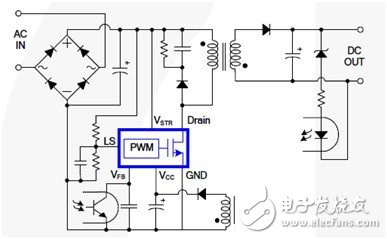

　　圖示-方案框圖

　　FSL156芯片參數：

　　·Internal Avalanche Rugged SenseFET： 650V

　　·Precision Fixed Operating Frequency： 67kHz

　　·No-Load 150mW at 265VAC without Bias Winding

　　·25mW with Bias Winding for FSL206MR

　　·30mW with Bias Winding for FSL206MRBN

　　·No Need for Auxiliary Bias Winding

　　·Frequency Modulation for Attenuating EMI

　　·Line Under-Voltage Protection （LUVP）

　　·Pulse-by-Pulse Current Limiting

　　·Low Under-Voltage Lockout （UVLO）

　　·Ultra-Low Operating Current： 300μA

　　·Built-In Soft-Start and Startup Circuit

　　·Various Protections： Overload Protection （OLP），Over-Voltage Protection （OVP）， Thermal Shutdown（TSD）， Abnormal Over-Current Protection （AOCP），Auto-Restart Mode for All Protections

　　Fairchild FSL306LRN 完整電源解決方案

　　大聯大世平集團推出的Fairchild FSL306LRN在230Vac 輸入時以及有Extemal Bias時，會展現小于25mW的超低功耗表現；在沒有Extemal Bias時小于120mW，具有更低的操作電流（250uA），同時不需要加入AUX Bias Winding以節省PCB空間。該產品可應用于Buck ： 3W 以內，F(xiàn)lyback：7W以內。此產品主要應用于家用和工業用的電源產品。

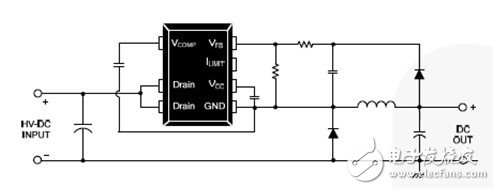

　　圖示-方案框圖

　　FSL306LRN 參數：

　　· Built-in Avalanche Rugged SenseFET： 650 V

　　· Fixed Operating Frequency： 50 kHz

　　· No-Load Power Consumption： 25 mW at 230 VAC with External Bias;120 mW at 230 VAC without External Bias

　　· No Need for Auxiliary Bias Winding

　　· Frequency Modulation for Attenuating EMIPulse-by-Pulse Current Limiting

　　· Ultra-Low Operating Current： 250 μA

　　· Built-in Soft-Start and Startup Circuit

　　· Adjustable Peak Current Limit

　　· Built-in Transconductance （Error） Amplifier

　　· Various Protections： Overload Protection （OLP）， Over-Voltage Protection （OVP）， Feedback Open Loop Protection （FB_OLP）， AOCP （Abnormal Over-Current Protection）， Thermal Shutdown （TSD）

　　· Fixed 650 ms Restart Time for Safe Auto-Restart Mode of All Protections

　　、

　　圖示-Demo

　　NXP TEA1731 完整電源解決方案

　　大聯大世平集團推出的NXP的TEA1731TS是一款低成本開關電源（SMPS）控制器 IC，用于反激式拓?fù)?。TEA1731也是 GreenChip 系列芯片中的一個成員。在高輸出功率固定頻率和在低輸出功率減小頻率，使控制器在整個負載范圍內的效率可以達到高效率。它的過功率保護功能（OPP），允許控制器在有限的時間里（60ms），有過功率的情況的發生。TEA1731可用于高達75 W的應用，如筆記本電腦，打印機和液晶顯示器的電源。

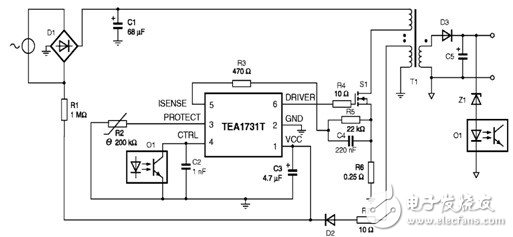

　　圖示-方案框圖

　　TEA1731芯片參數：

　　· 輸入電壓范圍 （12V – 30V）

　　· 起機或重啟電源電流低 （典型值 10μA）

　　· 正常工作時電源電流低 （典型值 0.58 mA 空載）

　　· 半載或輕載效率高

　　· 高保護等級：

　　· 內部集成有過壓保護

　　· 過功率或者高/低壓線路補償

　　· 集成 60ms 過功率間歇延時保護

　　· 輸入保護

　　· 最大開通時間保護

　　· 可調節軟啟動

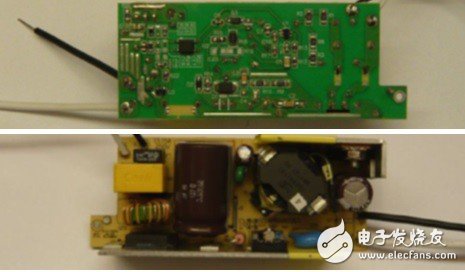

　　圖示-Demo

　　NXP TEA1721 完整電源解決方案

　　大聯大世平集團推出的TEA1721BT是小型低成本開關電源（SMPS）控制器，直接從通用火線電壓整流輸入，可以做成隔離或者非隔離電源，適用于5W以下的應用。它的脈沖模式最大限度的減小了噪聲并且在空載的時候減小損耗進入到了一個省電狀態。 905Hz 的脈沖模式頻率使得空載功耗在高輸入電壓下小于 20mW。

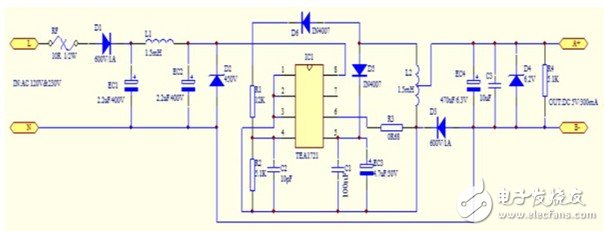

　　圖示-方案框圖

　　TEA1721芯片參數：

　　· 內部集成 700V 高壓 MOSFET 最高功率可做到 5W 的低功耗開關電源控制器；

　　· 原邊檢測控制輸出電壓，無需光耦和副邊反饋電路；

　　· 在所有工作模式下最大限度的減少噪聲；

　　· 抖頻功能能夠有效的減少 EMI；

　　· 在空載條件和省電模式下有非常低的工作電流；

　　· 集成了一個在開關管正常切換條件下零電流損耗的高壓啟動電路；

　　· 有自動重啟的過壓保護（OVP）功能以及欠壓閉鎖（UVLO）保護；

　　· 軟啟動電路可減少零輸出電壓或低輸出電壓的峰值電流。

　　圖示-Demo
