制繩鋼繩GB/T8919-96

本標準是與《鋼絲繩》國家標準相配套的標準，代替GB8919－88《優質制繩用鋼絲》和GB1178－74《制繩用鋼絲》標準。在技術內容上等效彩國際標準ISO2232－90《一般用途鋼絲繩和粗直徑鋼絲繩用非合金鋼絲技術條件》和ISO6984－90《礦井提長鋼絲繩用非合金鋼絲技術條件》，并將這兩個國際標準的內容合并在本標準中，規定為一般用途和重要用途鋼絲繩用鋼絲。

本標準是對GB8919－88標準的修訂，保留了在我國長期實踐中證明適合國情的內容，本標準在下列章節中有改變：

――1（范圍）

――3（分類）

――4（尺寸）

――5（技術要求）

――7.2（復驗）

本標準于1988年2月首次發布。

本標準由中華人民共和國冶金工業部提出。

本標準由冶金部住處標準研究院歸口。

本標準起草單位：鞍山鋼鐵公司、冶金部信息標準研究院、天津第二鋼絲繩廠。

本標準主要起草人：劉徐源、封文華、王平。

目        次

前言

1范圍

2引用標準

3分類

4尺寸、外形及允許偏差

5技術要求

6試驗方法

7檢驗規則

8包裝、標志及質量說明書

1   范圍

本標準規定了制繩用鋼絲的分類、尺寸、外形及允許偏差、技術要求、試驗方法、檢驗規則、包裝、標志及質量說明書。

本標準適用于制造一般用途和重要用途鋼絲繩用圓形截面的光面和鍍鋅鋼絲。

2           引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討、使用下列標準最新版本的可能性。

GB228―87  金屬拉伸試驗方法

GB238―84  金屬線材反復彎曲試驗方法

GB239―84  金屬線材扭轉試驗方法

GB2103―88  鋼絲驗收、包裝、標志及質量說明書的一秀規定

GB/T2973―91  鍍鋅鋼絲鋅層重量試驗方法

GB2976―88  金屬線材纏繞試驗方法

GB/T4354―1994  優質碳素鋼熱軋盤條

3           分類

3．1       按表面狀態、公稱直徑和公稱抗拉強度分類見表1

表1  分     類

3．2       公稱直徑間隔，直徑不大于0.40mm的鋼絲，其公稱直徑間隔為0.02mm。直徑大于0.40mm到2.00mm的鋼絲，其公稱直徑間隔為0.05mm，直徑大于2.00mm的鋼絲，其公稱直徑間隔為0.10mm。在特殊情況下，允許采用中間公稱直徑的鋼絲。

3．3       按用途不同分為一般用途和重要用途鋼絲繩用鋼絲。

4                  尺寸、外形及允許偏差

4．1       直徑

4．1．1       公稱直徑

鋼絲公稱直徑應符合3.1和3.2條的規定，驗收鋼絲時確定各項檢驗結果都應以公稱直徑為基礎。

4．1．2       實測直徑及其允許偏差

鋼絲實測直徑是指在同一橫截面互相垂直的方向上，兩次測量所得直徑的算術平均值。其允許偏差應符合表2的規定。

表2   實測直徑允許偏差

4．1．3       不圓度

在鋼絲同一橫截面上最大直徑與最小直徑之差為鋼絲的不圓度。其值不得大于鋼絲直徑公差之半。

4．2            外形

鋼絲盤應規整，當打開鋼絲盤時，鋼絲不得散亂、扭轉或呈“∞”字形。工字輪卷線應平整。

5                            技術要求

5．  1   鋼絲用材料

鋼絲應用符合GB/T4354規定的盤條制造，鋼的牌號由制造廠選擇。

5．2           抗拉強度

表1中規定的公稱抗拉強度是鋼絲抗拉強度的下限，上限等于下限加上表3中規定的差值。

表3   抗拉強度差值

5．3           扭轉

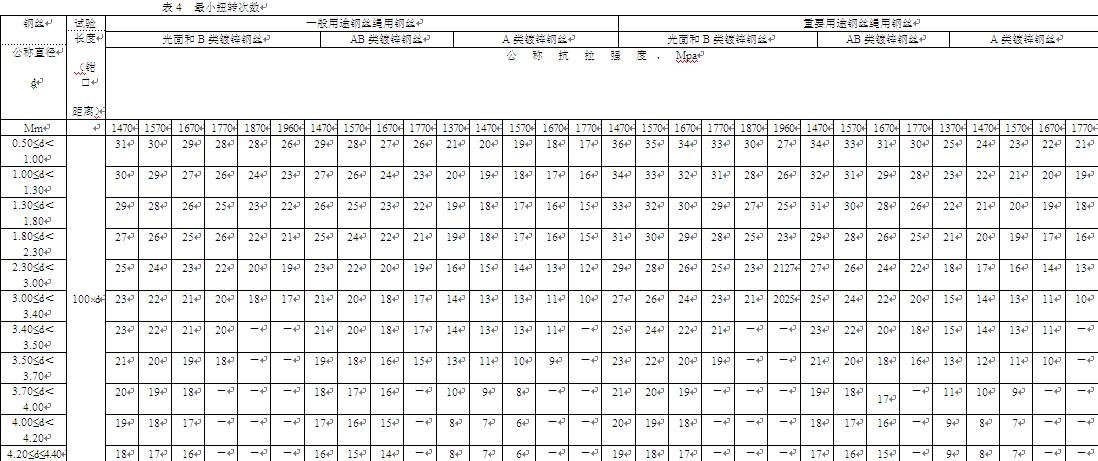

直徑不小于0.50mm的鋼絲，應進行扭轉試驗，鋼絲應達到表4規定的最小扭轉次數。

5．4           反復彎曲

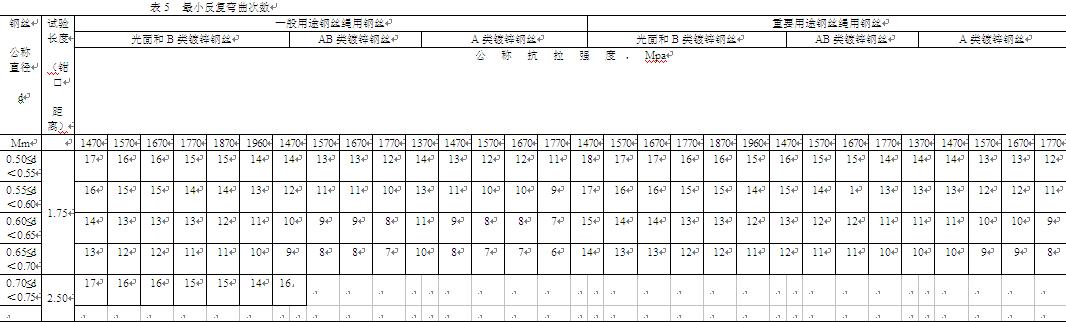

直徑不小于0.50mm的鋼絲，應進行反復彎曲試驗。鋼絲應達到表5規定的最小反復彎曲次數。

5．5           打結拉伸

直徑小于0.50mm的鋼絲，用打結拉伸試驗代替扭轉和反復彎曲試驗。鋼絲打結拉力應不小于公稱抗拉強度50%的拉力。

5．6           鍍鋅鋼絲的鋅層質量

5．6．1           鋅層重量

鍍鋅鋼絲的鋅層重應符合表6的規定。
