引言

　　對航空電子設備而言，振動和沖擊引起的故障會大大降低其可靠性，產生極其嚴重的后果。在對航電設備進行的振動環境試驗中，PCB 也時常有發生。通過對PCB 組件進行動力學分析、設計可以有效地降低其在環境試驗中出現故障概率，提高航電產品的可靠性和質量。

　　動力學分析是以動態特性分析為基礎的。通過對PCB 組件進行動態特性分析可以建立其動力學模型。只有建立起準確地動力學模型才可以對起進行有效地動力學分析。為此，本文試圖采用有限元分析(FEA)與實驗?zāi)B(tài)分析(EMA)相結合的預試驗分析技術來進行某航電設備PCB 組件(圖1 所示)的動態特性分析，并建立了該P(yáng)CB 組件的有限元?jiǎng)恿W(xué)分析模型。

　　1 有限元模態分析

　　作為一種成熟的數值分析技術，有限元分析技術(FEA)被廣泛應用于電子設備PCB 組件的動態特性分析。并且，F(xiàn)EA 可以幫助工程師設計更可靠的PCB 組件，通過設計之初預測潛在的失效和疲勞。本文以某航空電子設備的PCB 組件(圖1)為研究對象，其外形尺寸(長×寬×厚)為133.5mm×79mm×1.8mm，通過PCB 四個角處螺釘固定在電子設備的機殼上。該P(yáng)CB 組件的外形尺寸和固定方式均與規定的標準試驗PCB 相似，只是厚度大了一些。元器件和接插件采用表面貼裝技術(SMT)與PCB 組裝，其中元器件的封裝主要為BGA、QFP 和SOP。

?

　　圖1 對象PCB 組件

　　1.1 有限元分析模型

　　組成對象PCB 組件的各個部分的材料物理性能參數如表1 所示。根據該P(yáng)CB 組件幾何尺寸信息和相關材料信息，在ANSYS 中建立了有限元分析模型(圖2)。由于要得到的是PCB組件整體所表現出的動態性能數據，而不是元器件本身的細節數據，因此建立模型時，對元器件和接插件進行了簡化。具體地，采用矩形和正方形塊來模擬元器件，接插件采用其大致外形來模擬。有限元分析模型中各部位均采用三維實體單元(SOLID187)來進行網格劃分(采用實體單元進行網格劃分，雖然一定程度上增大了計算量，但是從CAD 到CAE 的模型的工作量大大減少，有利于工程應用推廣)，并且元器件與PCB、接插件與PCB 之間的連接均采用多點約束(MPC)來模擬。同時，由于電子機殼的剛度遠大于PCB 組件的剛度，在有限元模型中在四個角處的螺釘孔處施加固定支撐約束來模擬該P(yáng)CB 組件與設備機殼的螺釘連接。

　　表1 對象PCB 各組成部分材料的物性參數

?

?

　　圖2 對象PCB 組件的有限元模型

　　1.2 有限元模態分析結果

　　建立起對象PCB 組件的有限元模型，并采用蘭索斯分塊法(Block Lanczos Method)進行模態分析。模態分析就是通過求解系統的特征方程，一般多自由度系統的特征方程可以成式(1)所示的形式，來得到系統的特征值和特征向量，亦即振動系統固有頻率和振型。

?

　　式中，[M]-系統的質量矩陣，有限元模態分析中由單元質量矩陣組裝而成;[K]-系統的剛度矩陣，有限元模態分析中由單元?jiǎng)偠染仃嚱M裝而成;{X}—系統的位移向量;ω-系統的特征值。

　　通過模態分析，得到了采用四顆螺釘固定的對象PCB 組件的前三階固有頻率和振型，具體見表2。該P(yáng)CB 組件的第1 階振型為一階彎曲，第2 階振型為扭轉，第3 階振型為正弦波狀彎曲。這些振型與得到的四顆螺釘固定下JEDEC 標準板相似。

　　表2 有限元模態分析結果

?

?

　　圖3 PCB 組件第1 階振型(FEA)

?

　　圖4 PCB 組件第2 階振型(FEA)

?

　　圖5 PCB 組件第3 階振型(FEA)

　　2 實驗?zāi)B(tài)分析

　　實驗?zāi)B(tài)分析是若干工程學科的綜合，它通過建立試驗“裝置”、估計頻響函數、系統識別、識別結果驗證4 個步驟得到系統的模態參數：固有頻率、振型、模態阻尼等。實驗?zāi)B(tài)分析的結果經常被用來檢驗有限元分析模型的有效性和正確性。為了檢驗本文所建立的對象PCB 組件的有限元分析模型的有效性和模態分析結果的正確性，對該P(yáng)CB 組件進行了實驗?zāi)B(tài)分析。

　　2.1 實驗?zāi)B(tài)分析系統

　　本文采用的模態試驗系統由激振器、力傳感器、夾具、試驗對象、激光測振儀(IVS200)、動態信號分析儀(DP730)、數據采集記錄軟件(SignalCalc730)/模態分析軟件(ME’Scope V4)及PC 構成，如圖6 所示。

?

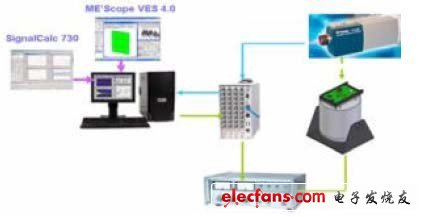

　　圖6 試驗?zāi)B(tài)分析系統的構成

　　為了使得實驗?zāi)B(tài)分析中對象PCB 組件的邊界條件與有限元模態分析中的邊界條件一致，將對象PCB 組件通過4 個15mm 高的壓鉚螺母柱用螺釘固定在夾具板上。具體如圖7 所示。實驗過程采用正弦掃頻激勵試驗對象，通過激光測振儀來采激PCB 組件的響應，有動態信號分析儀和數據處理軟件來計算PCB 組件上各點的頻率響應函數(FRF)，最后利用模態分析軟件從中辨識系統的模態參數。

?

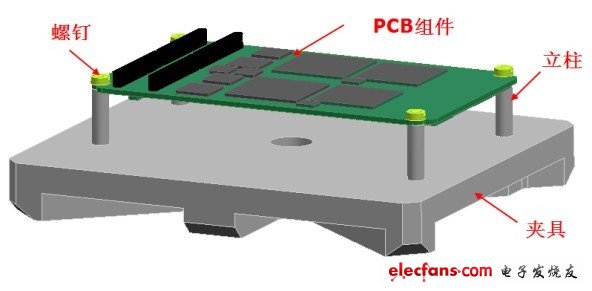

　　圖7 對象PCB 組件在夾具上的安裝

　　2.2 實驗?zāi)B(tài)分析結果

　　選取對象PCB 組件上距離相等的若干個點，通過逐點掃描的方式獲得各點的頻率響應函數(FRF)，進而辨識出PCB 組件的模態參數。具體辨識結果列在表3 中。

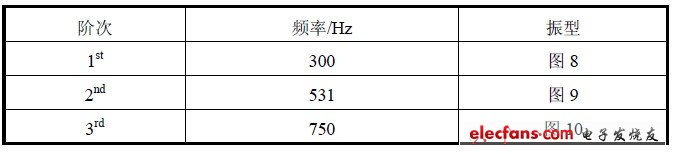

　　表3 實驗?zāi)B(tài)分析結果

?

?

　　圖8 PCB 組件第1 階振型(EMA)

?

　　圖9 PCB 組件第2 階振型(EMA)

?

　　圖10 PCB 組件第3 階振型(EMA)

　　3 結果比較及討論

　　為了檢驗有限元模態分析結果與實驗?zāi)B(tài)分析結果的一致性，進而判斷所建立的對象PCB 組件有限元模型的正確性和與實驗?zāi)Ｐ偷南嚓P(guān)程度，需要將有限元模態分析結果與實驗?zāi)B(tài)分析結果進行比較，具體見表4。有限元模態分析結果和實驗?zāi)B(tài)分析結果的比較過程需要經歷兩個步驟：首先是比較二者的固有頻率值，然后再對二者的模態的相關程度(MAC)進行比較。對固有頻率的比較是最常用的步驟，但是如果實驗?zāi)B(tài)分析的結果和有限元模態分析的結果不是按照嚴格按照階次對應的話，僅對固有頻率進行比較就會存在出現錯誤的風險。這是由于系統中的兩個相同的頻率值可能對應兩個截然不同的振型。因此，只有同時進行以上兩個步驟才能準確判斷有限元分析模型與實驗?zāi)Ｐ偷南嚓P(guān)程度。

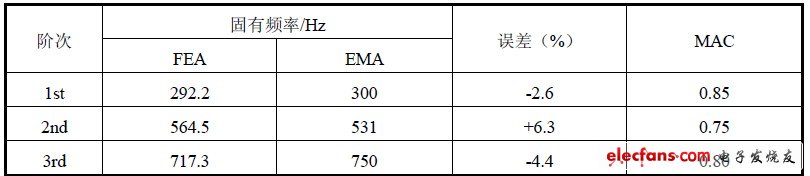

　　表4 模態分析結果比較

?

　　表4 顯示有限元模態分析結果和實驗?zāi)B(tài)分析結果具有很好的一致性。有限元模態分析得到固有頻率與實驗結果相比誤差小于7%，二者的振型的相關程度大于0.75。并且，實驗得到振型恰好與模態分析得到的振型是按階次對應的。

　　4 總結

　　文中以航電的設備的PCB 組件為研究對象，首先建立了有限元分析模型，并采用蘭索斯分塊法計算了其前3 階固有頻率和振型。然后，為了檢驗該計算結果的正確性，并確定有限元模型與實際PCB 組件的相關程度，利用實驗?zāi)B(tài)分析系統對對象PCB 組件進行了實驗?zāi)B(tài)分析。最后，計算結果和實驗結果比較顯示：有限元模態分析結果和實驗?zāi)B(tài)分析結果具有很好的一致性，文中得到的對象PCB 組件的動態特性數據是正確的、可靠的，該有限元模型可以用于后續的動力學響應分析工作。
