1．FIFO存儲器

　　FIFO（ First In First Out）簡單說就是指先進先出。由于微電子技術的飛速發展，新一代FIFO芯片容量越來越大，體積越來越小，價格越來越便宜。作為一種新型大規模集成電路，F(xiàn)IFO芯片以其靈活、方便、高效的特性，逐漸在高速數據采集、高速數據處理、高速數據傳輸以及多機處理系統中得到越來越廣泛的應用。

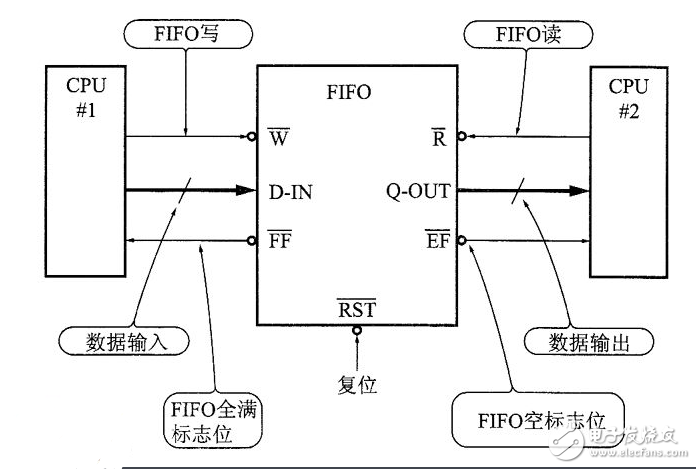

　　在系統設計中，以增加數據傳輸率、處理大量數據流、匹配具有不同傳輸率的系統為目的而廣泛使用FIFO存儲器，從而提高了系統性能。FIFO存儲器是一個先入先出的雙口緩沖器，即第一個進入其內的數據第一個被移出，其中一個存儲器的輸入口，另一個口是存儲器的輸出口。對于單片F(xiàn)IFO來說，主要有兩種結構：觸發導向結構和零導向傳輸結構。觸發導向傳輸結構的FIFO是由寄存器陣列構成的，零導向傳輸結構的FIFO是由具有讀和寫地址指針的雙口RAM構成。

　　2．什么情況下用FIFO？

　　FIFO一般用于不同時鐘域之間的數據傳輸，比如FIFO的一端時AD數據采集，另一端時計算機的PCI總線，假設其AD采集的速率為16位 100K SPS，那么每秒的數據量為100K×16bit=1.6Mbps，而PCI總線的速度為33MHz，總線寬度32bit，其最大傳輸速率為1056Mbps，在兩個不同的時鐘域間就可以采用FIFO來作為數據緩沖。另外對于不同寬度的數據接口也可以用FIFO，例如單片機位8位數據輸出，而DSP可能是16位數據輸入，在單片機與DSP連接時就可以使用FIFO來達到數據匹配的目的。

　　3．FIFO的一些重要參數

　　FIFO的寬度：也就是英文資料里?？吹降腡HE WIDTH，它指的是FIFO一次讀寫操作的數據位，就像MCU有8位和16位，ARM 32位等等，F(xiàn)IFO的寬度在單片成品IC中是固定的，也有可選擇的，如果用FPGA自己實現一個FIFO，其數據位，也就是寬度是可以自己定義的。

　　FIFO的深度：THE DEEPTH，它指的是FIFO可以存儲多少個N位的數據（如果寬度為N）。如一個8位的FIFO，若深度為8，它可以存儲8個8位的數據，深度為12 ，就可以存儲12個8位的數據，F(xiàn)IFO的深度可大可小，個人認為FIFO深度的計算并無一個固定的公式。在FIFO實際工作中，其數據的滿/空標志可以控制數據的繼續寫入或讀出。在一個具體的應用中也不可能由一些參數算數精確的所需FIFO深度為多少，這在寫速度大于讀速度的理想狀態下是可行的，但在實際中用到的FIFO深度往往要大于計算值。一般來說根據電路的具體情況，在兼顧系統性能和FIFO成本的情況下估算一個大概的寬度和深度就可以了。而對于寫速度慢于讀速度的應用，F(xiàn)IFO的深度要根據讀出的數據結構和讀出數據的由那些具體的要求來確定。

　　滿標志：FIFO已滿或?qū)⒁獫M時由FIFO的狀態電路送出的一個信號，以阻止FIFO的寫操作繼續向FIFO中寫數據而造成溢出（overflow）。

　　空標志：FIFO已空或?qū)⒁諘r(shí)由FIFO的狀態電路送出的一個信號，以阻止FIFO的讀操作繼續從FIFO中讀出數據而造成無效數據的讀出（underflow）。

　　讀時鐘：讀操作所遵循的時鐘，在每個時鐘沿來臨時讀數據。

　　寫時鐘：寫操作所遵循的時鐘，在每個時鐘沿來臨時寫數據。

　　讀指針：指向下一個讀出地址。讀完后自動加1。

　　寫指針：指向下一個要寫入的地址的，寫完自動加1。

　　讀寫指針其實就是讀寫的地址，只不過這個地址不能任意選擇，而是連續的。

　　4．FIFO的分類

　　根均FIFO工作的時鐘域，可以將FIFO分為同步FIFO和異步FIFO。同步FIFO是指讀時鐘和寫時鐘為同一個時鐘。在時鐘沿來臨時同時發生讀寫操作。異步FIFO是指讀寫時鐘不一致，讀寫時鐘是互相獨立的。

　　5．FIFO設計的難點

　　FIFO設計的難點在于怎樣判斷FIFO的空/滿狀態。為了保證數據正確的寫入或讀出，而不發生益處或讀空的狀態出現，必須保證FIFO在滿的情況下，不能進行寫操作。在空的狀態下不能進行讀操作。怎樣判斷FIFO的滿/空就成了FIFO設計的核心問題。由于同步FIFO幾乎很少用到，這里只描述異步FIFO的空/滿標志產生問題。

　　說到此，我們已經清楚地看到，F(xiàn)IFO設計最關鍵的就是產生空/滿標志的算法的不同產生了不同的FIFO。但無論是精確的空滿還是保守的空滿都是為了保證FIFO工作的可靠。
