由于超快的CPU內核與相對慢的存儲器之間的速度差距在日漸增大，存儲器系統可能成為當前制約系統性能的主要瓶頸。此外，低功耗是另一個重要的設計考慮，尤其在電池供電設備與日俱增的情況下更是如此。低功耗意味著更長的電池續航時間和設備使用時間。在常見的應用場合，存儲器功耗通常占了應用處理器功耗相當大的一部分，而且，隨著存儲器設計日益復雜、容量增大、分層增多，存儲器功耗往往會迅速增加。因此，降低存儲器功耗非常有利于延長電池續航時間。為了更好地了解各種應用的固有行為，有必要探究存儲器的特性、建立存儲器模型，以判斷應用是否涉及頻繁的存儲器存取操作，甚至幫助預測應用的性能。

本文提供了一種簡單、經濟的方法，能以可接受的精確度動態地表征應用的計算及存儲器的構成。

描述存儲器特性的方法

如果不涉及存儲器操作，那么CPU利用率應該隨著CPU內核的頻率呈線性關系，而應用成本（定義為CPU利用率和CPU頻率的乘積）應該保持恒定。但在考慮存儲器存取以后，CPU利用率就不再隨內核頻率呈線性關系了。在頻率較高時，存儲器對性能的影響往往更大，因?yàn)镃PU要用更多的CPU周期等待存儲器的響應（這里我們假定，存儲器頻率不隨CPU頻率而變）。從這種意義上，應用可以分為兩種類型：計算限定型和存儲器限定型。

接下來，我們來講述如何用三種不同的方法表征存儲器特性，并幫助確定應用的CPU利用率。在此，硬件性能信息是通過查看性能監視單元（Performance Monitoring Unit，簡稱PMU）來收集的。因此，Marvell的方法僅適用于有PMU硬件支持的系統。

1. 整體數據緩存失效率：直覺上，較高的數據緩存失效率意味著更大的存儲器流量。為了獲得數據緩存失效率的數值，我們需要監視一級數據緩存和二級數據緩存（如果有的話）的存取操作和失效總數。

2. 主存儲器訪問率：外部存儲器控制器的占用率直接表明了存儲器的利用率。為了得 到主存儲器訪問率數值，必須收集兩種PMU信息：存儲器控制器被占用的周期總數；監視窗口中的周期總數。

3. 數據停頓率：流水線停頓主要由數據相關性引起，而數據不可用的原因是存儲器存取速度遠比CPU速度低。因此，流水線的停頓次數反映了存儲器的流量情況。此外，流水線停頓次數還表明了存儲器存取的重要性。并不是每次存儲器存取都對最終性能有關鍵影響，因此，持續跟蹤因數據相關性對性能造成影響的存儲器存取操作，是相當有用的。使用這種方法，可以監視由數據相關性引起停頓的事件情況。此外，必須記錄總的周期數，以計算每個窗口中的數據停頓率。

這些不同的方法從不同角度反映出存儲器的特性。我們能以合理的開銷使用一種方法或組合使用多種方法，以更有效地進行性能分析、做出更準確的預測。

在測試中，我們使用了Marvell的應用處理器，運行基于Linux的操作系統，采用QVGA LCD顯示器作為測試平臺。該應用處理器包括兩級緩存。在本次研究中，我們專注于MP3、AAC+和H.264解碼器。

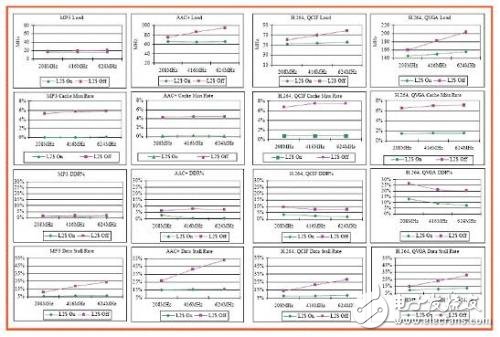

圖1顯示了對三種不同方法進行比較的結果。每張圖都包括兩條曲線：一條是啟動了二級（L2）緩存的情況；另一條則是禁用了二級緩存的情況。測試了三個CPU頻率。

圖1：表征存儲器特性的三種方法

存儲器存取任務不繁重時，CPU利用率與內核頻率呈近似線性關系，因此內核頻率變化時，應用成本曲線（如負載曲線中所示）應與內核頻率曲線呈平直并行走向。L2緩存接通時，MP3和AAC+解碼器是很好的例子，因?yàn)镸P3和AAC+解碼器僅引入很少量的存儲器存取操作，而且這些存取操作大多數都由L2緩存處理了。在沒有L2緩存的情況下，應用負載隨內核頻率升高而增大。我們還發現，無論L2緩存接通還是斷開，緩存失效率在CPU頻率變化時，沒有顯著改變，這意味著，要表示存儲器的存取情況，整體數據緩存失效率不是一個非常有效的衡量指標。

直覺上，存儲器訪問率包含了與緩存失效率類似的系統信息量，因?yàn)榫彺媸е苯右l(fā)存儲器存取。不過，我們得到的結果表明，情況并非如此。例如，H.264 QCIF解碼器顯示了與H.264 QVGA解碼器類似的緩存失效率趨勢。但是與H.264 QCIF解碼器相比，H.624 QVGA解碼器在存儲器存取上所占應用時間的百分比要大得多。這再一次證明，只監視緩存失效率是不夠的。如果總體緩存存取量微不足道，那么緩存失效率未必導致性能下降。沒有L2緩存的MP3解碼器是這種情況的一個很好的例子。另一方面，典型的緩存失效率可能導致大量存儲器存取操作。H.264 QVGA解碼器顯示了這種趨勢。

有些存儲器存取可能對性能發生關鍵的影響，另一些則可能影響不大。無論緩存失效率、總體緩存存取量，還是主存儲器訪問率，都無法用以區分存儲器存取是否對性能有關鍵影響。幸運的是，我們發現，數據停頓率是一個非常好的指標。顯然，除了MP3解碼器，對所有其它應用，數據停頓率曲線與應用成本都是同步的。在我們所做的實驗中，數據停頓率是用來預測應用負載的最佳衡量指標。MP3解碼器的存儲器存取頻度極低，因此，在整體上存儲器存取操作非常少的情況下，即使存在一些能產生關鍵影響的存儲器存取操作，它對性能的影響也是微不足道的。
