?一、 概述

FZH100 （深圳市方中禾科技）是一種帶鍵盤掃描接口的 LED（發光二極管顯示器）驅動控制專用 IC,內部集成有 MCU數 字接口、數據鎖存器、LED驅動、鍵盤掃描等電路。本產品質量可靠、穩定性好、抗干擾能力強。 主要適用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電 表等數碼管或 LED顯示設備。

二、 特性說明

? 采用 CMOS工藝

? 多種顯示模式（11段×7位 ～ 14段×4位）

? 最大支持矩陣按鍵 10×1

? 輝度調節電路（8級占空比可調）

? 串行接口（CLK,STB,DIO）

? 振蕩方式：內置 RC振蕩

? 內置上電復位電路

? 內置數據鎖存電路

? 內置針對 LED反偏漏電導致暗亮問題優化電路

? 抗干擾能力強

? 封裝形式：QSOP24

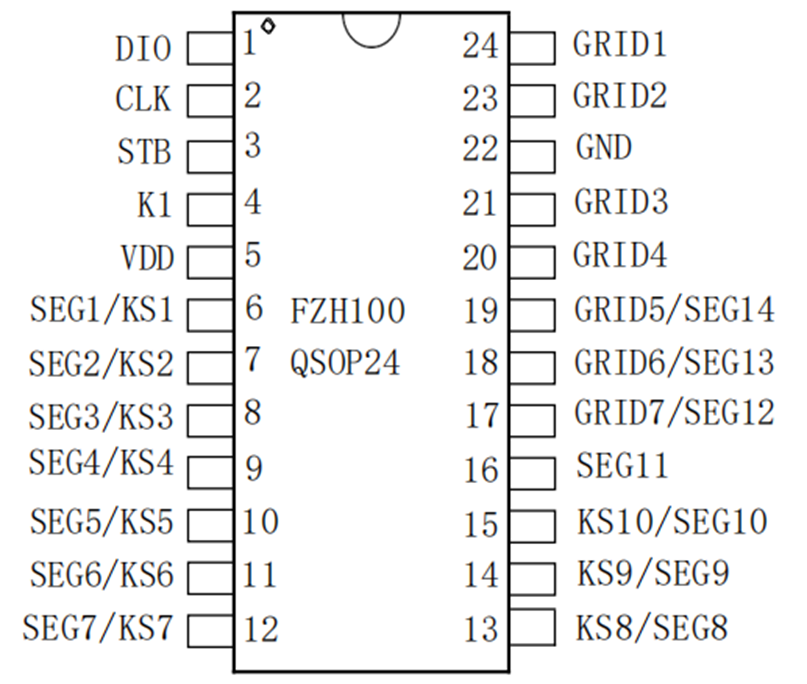

三、 管腳定義：

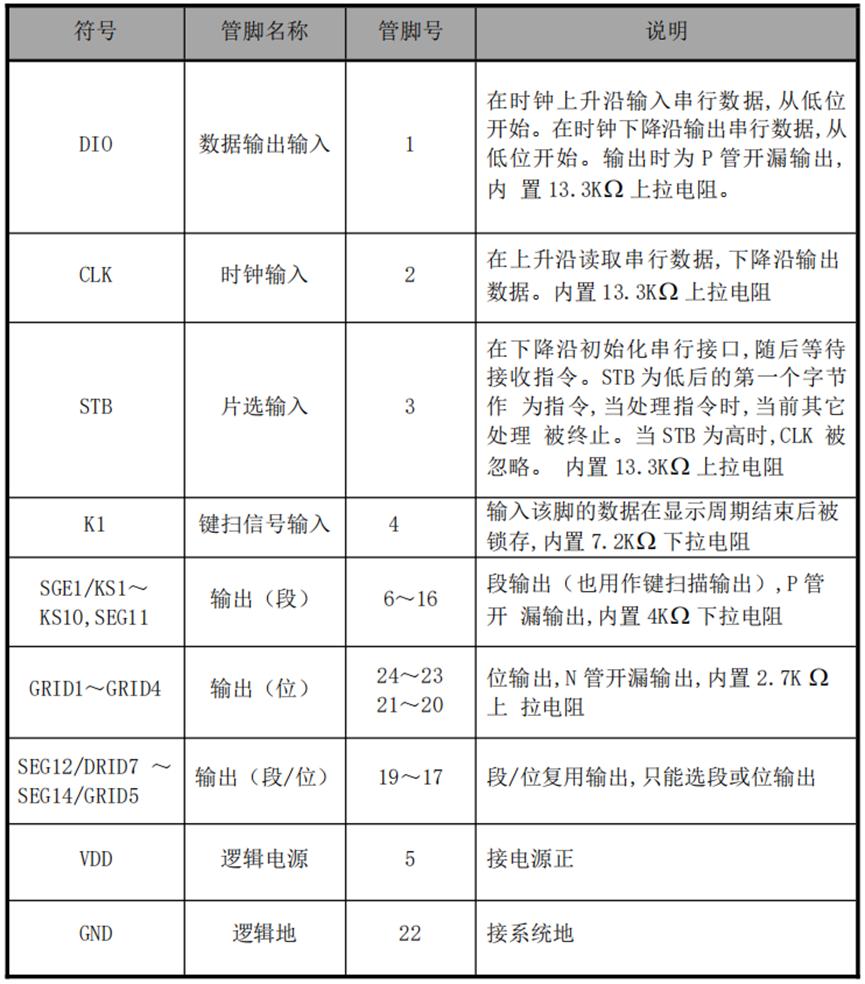

四、管腳功能定義：

五、指令說明：

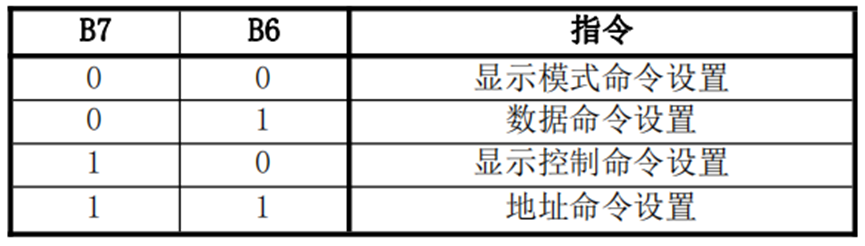

指令用來設置顯示模式和 LED驅動器的狀態。 在 STB下降沿后由 DIO輸入的第一個字節作為指令。經過 譯碼,取最高 B7、B6兩位比特位以區別不同的指令。

如果在指令或數據傳輸時 STB被置為高電平,串行通訊被初始化,并且正在傳送的指令或數據無效（之前傳送 的指令或數據保持有效）。

(1) 顯示模式命令設置：

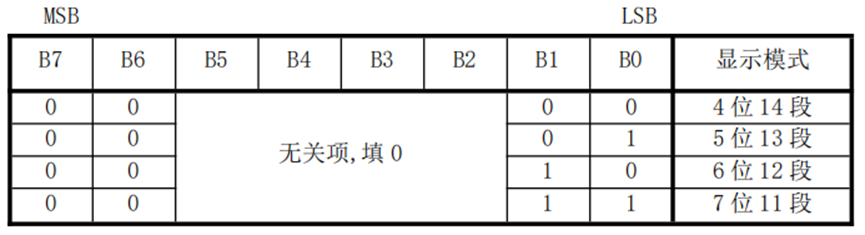

該指令用來設置選擇段和位的個數（4～7位,11～14段）。當該指令被執行時,顯示被強制關閉。在 顯示模式不變時,顯存內的數據不會被改變,顯示控制命令控制顯示開關。上電時,默認顯示模式為 7位 11段。

(2)數據命令設置：

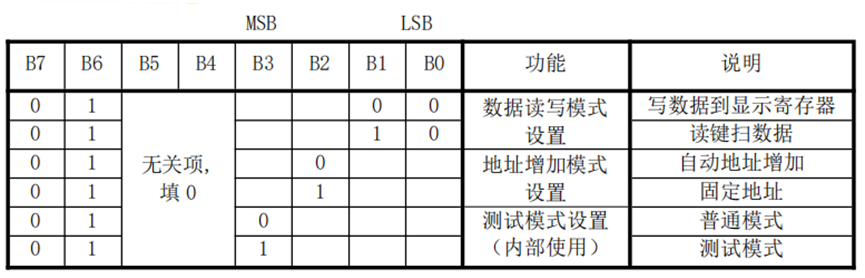

該指令用來設置數據寫和讀,B1和 B0位不允許設置 01或 11。

(3)顯示控制命令設置：

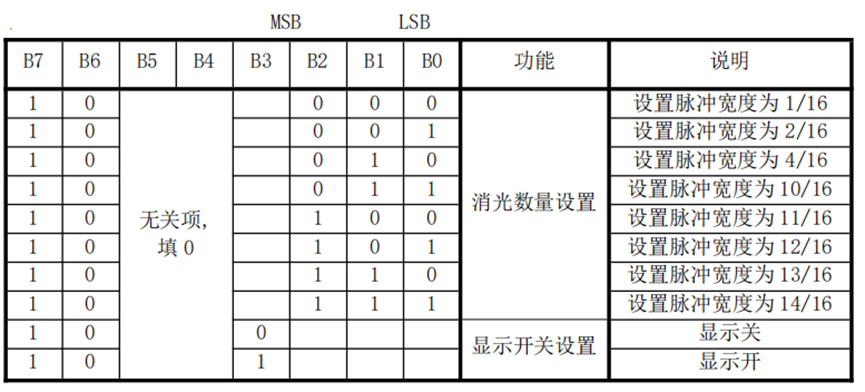

該指令用來設置顯示的開關以及顯示亮度調節。共有 8級輝度可供選擇進行調節。

(4)地址命令設置：

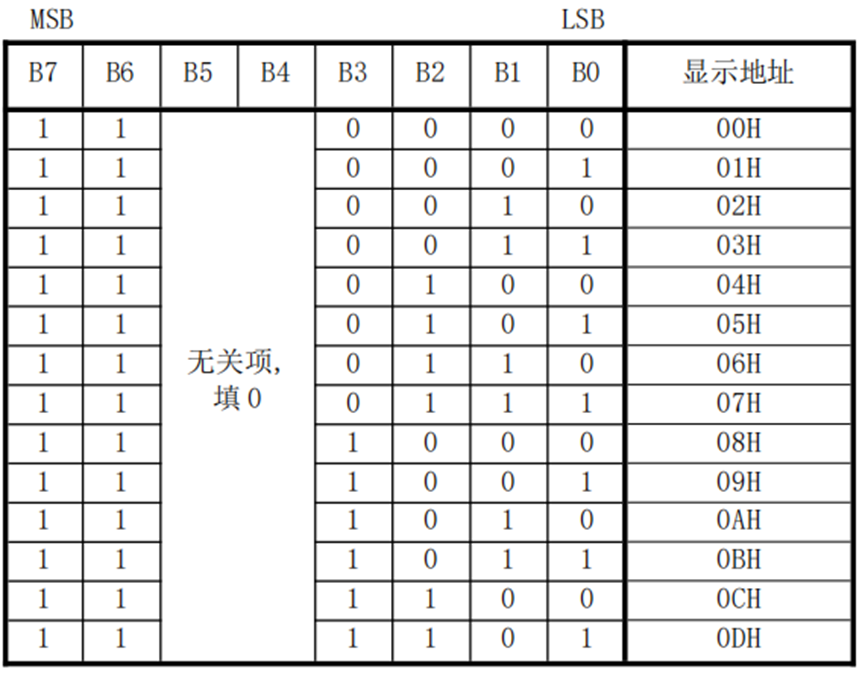

該指令用來設置顯示寄存器的地址。最多有效地址為 14位(00H-0DH),如果地址設為 0EH或更高,數據被忽 略,直到有效地址被設定。上電時,地址默認設為 00H。

六、 顯示寄存器地址：

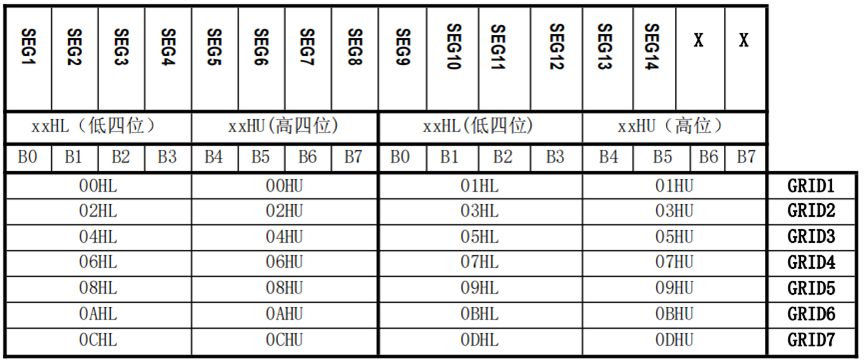

該寄存器存儲通過串行接口接收從外部器件傳送到 FZH100的數據,最多有效地址從 00H-0DH共 14字節單元,分別與芯片 SGE和 GRID管腳對應,具體分配如下圖： 寫 LED顯示數據的時候,按照顯示地址從低位到高位,數 據字節從低位到高位操作。

▲注意：芯片顯示寄存器在上電瞬間其內部保存的值可能是隨機不確定的,此時客戶直接發送開屏命令,將 有可能出現顯示亂碼。所以我司建議客戶對顯示寄存器進行一次上電清零操作,即上電后向 14位顯存地址 （00H-0DH）中全部寫入數據 0x00。

七、 顯示：

1、驅動共陰數碼管：

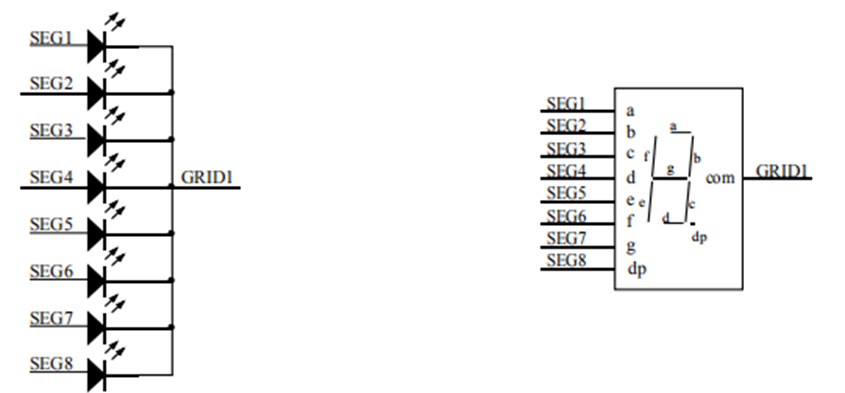

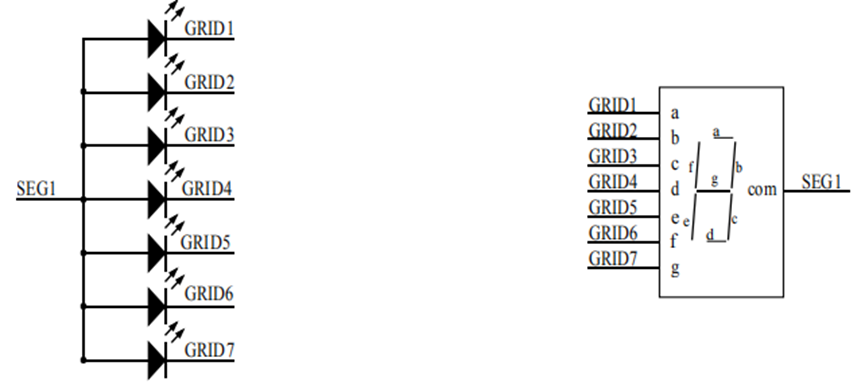

圖 給出共陰極數碼管的連接示意圖,如果讓該數碼管顯示“0”,只需要向 00H（GRID1）地址中從低位開 始寫入 0x3F數據即可,此時 00H對應每一個 SEG1-SEG8的數據如下表格。

2、驅動共陽極數碼管：

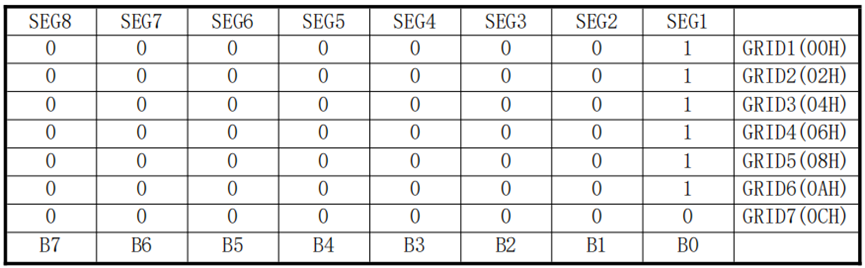

圖 給出共陽極數碼管的連接示意圖,如果讓該數碼管顯示“0”,要向地址單元 00H(GRID1)、02H(GRID2)、 04H(GRID3)、06H(GRID4)、08H(GRID5)、0AH(GRID6)里面分別寫數據 01H,其余的地址 0CH(GRID7)單元全部寫數 據 00H。每一個 SEG1-SEG8對應的數據如下表格。

▲注意：無論是驅動共陰極數碼管還是驅動共陽極數碼管,SEG引腳只能接 LED的陽極,GRID 只能接 LED的陰極,不 可反接。

八、 鍵掃描和鍵掃數據寄存器：

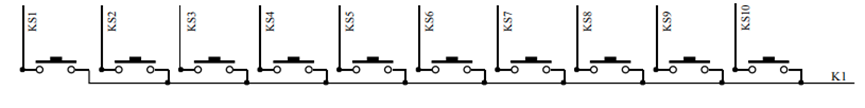

該芯片最大支持的鍵掃矩陣為 10×1bit,如下所示：

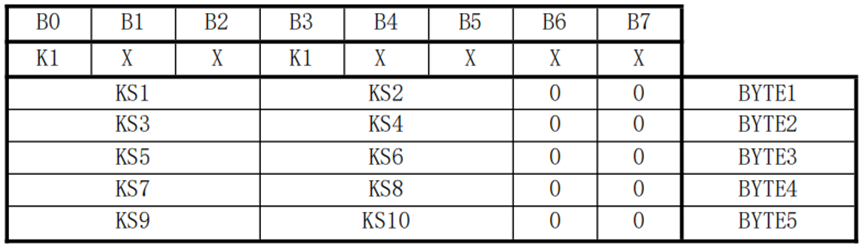

鍵掃數據儲存地址如下所示,先發讀按鍵命令后,開 始讀取 5字節的按鍵數據 BYTE1—BYTE5,讀數據從低位開 始輸出,其中 B7和 B6位為無效位固定輸出為 0。芯片 K和 KS引腳對應的按鍵按下時,相對應的字節內的 BIT位 為 1。

▲注意：1、FZH100最多可以讀 5個字節,不允許多讀。

2、讀數據字節只能按順序從 BYTE1-BYTE5讀取,不可跨字節讀。例如：硬件上的 K1與 KS10對應 按鍵 按下時,此時想要讀到此按鍵數據,必須需要讀到第 5個字節的第 5BIT位,才可讀出數據。

九、按鍵：

（1）按鍵掃描：鍵掃描由 FZH100自動完成,不受用戶控制,用戶只需要按照時序讀按鍵值。完成一次鍵掃 需要 2個顯示周期,一個顯示周期大概需要 T=4ms,在 8ms內先后按下了 2個不同的按鍵,2次讀到的鍵值都是先按 下 的那個按鍵的鍵值。

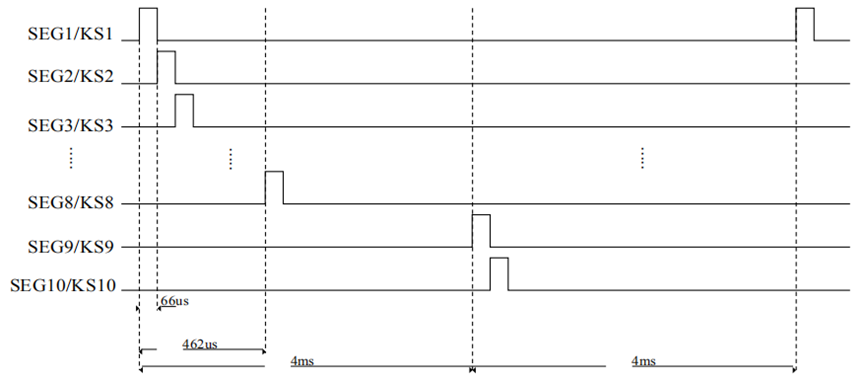

7 位 11段模式下,IC在上電后芯片內部掃描 SEG1/KS1-SEG10/KS10的波形如圖

如上圖可知,芯片內部按鍵掃描原理如下：

芯片從 SEG1/KS1開始逐漸掃描到 SEG10/KS10結束,并且 SEG1/KS1-SEG8/KS8在一

個周期內完成,SEG9/KS9-SEG10/KS10在下一個周期內完成。在發送讀按鍵指令時,如果SEG1/KS1-SEG10/KS10端的按鍵掃描高電平通過按鍵引入 K1引腳中,芯片內部會識別該高電平并且在讀5個 字節的按鍵數據時,相應的 BIT 位會被置高。

▲注意： 顯示周期和 IC工作的振蕩頻率有關,振蕩頻率不完全一致,以上數據僅供參考,以實際測量為 準。

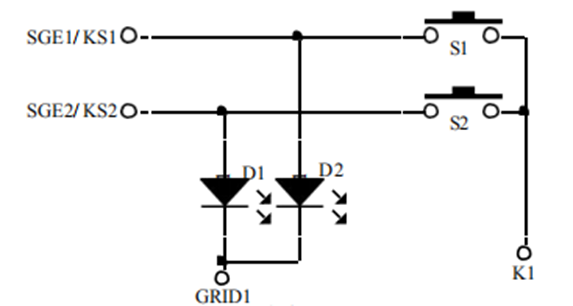

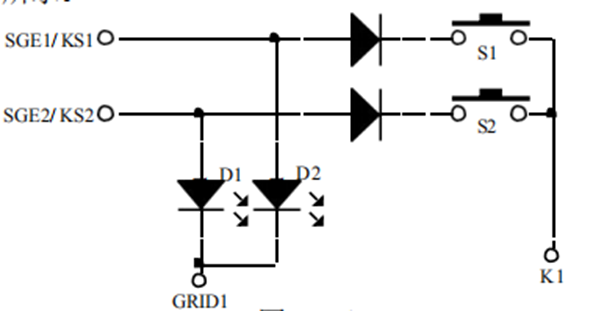

（2）按鍵復用：復合按鍵的問題：SEG1/KS1-SEG10/KS10是顯示和按鍵掃描復用的。以下圖為例子,顯示需要 D1亮,D2滅,需要讓 SEG1為“0”,SEG2為“1”狀態,如果 S1,S2同時被按下,相當于 SEG1,SEG2被短路,這 時 D1,D2都被點亮。

解決方案：

1、串聯二極管如下圖所示。

▲注意:建議使用同一個 KS不同的 K鍵作為復合按鍵。

十、串行數據傳輸格式：

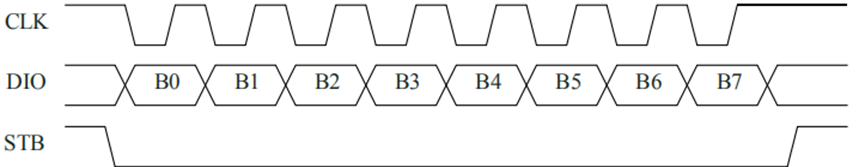

讀取和接收 1個 BIT都在時鐘的上升沿操作。

數據接收（寫數據）

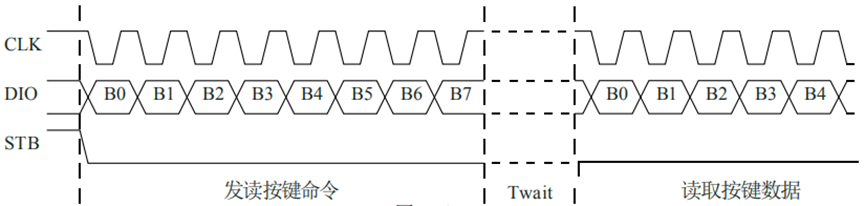

數據讀?。ㄗx數據）

▲注意：1、讀取數據時,從串行時鐘 CLK的第 8個上升沿開始設置指令到 CLK下降沿讀數據之間需要一個等 待時間 Twait(最小 2μ S)。具體參數見時序特性表。

十一、 應用時串行數據的傳輸：

（1） 地址增加模式 使用地址自動加 1模式,設置地址實際上是設置傳送的數據流存放的起始地址。起始地 址命令字發送完 畢,“STB”不需要置高緊跟著傳數據,最多 14BYTE,數據傳送完畢才將

“STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址

Data1～ n:傳輸顯示數據至 Command3地址和后面的地址內（最多 14bytes）

Command4:顯示控制命令

（2） 固定地址模式 使用固定地址模式,設置地址其實際上是設置需要傳送的 1BYTE數據存放的地址。 地址發送完畢“, STB”不需要置高,緊跟著傳 1BYTE數據,數據傳送完畢才將“STB”置高。然后重新設置第 2個數據需要存放的地址,最多 14BYTE數據傳送完畢,“STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址1

Data1:傳輸顯示數據 1至 Command3地址內

Command4:設置顯示地址 2

Data2:傳輸顯示數據 2至 Command4地址內

Command5:顯示控制命令

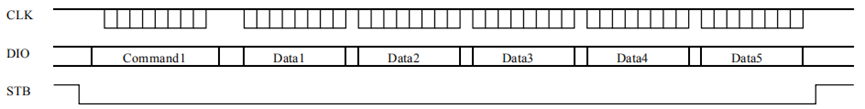

（3）讀按鍵時序

Command1:設置讀按鍵命令

Data1～5:讀取按鍵數據

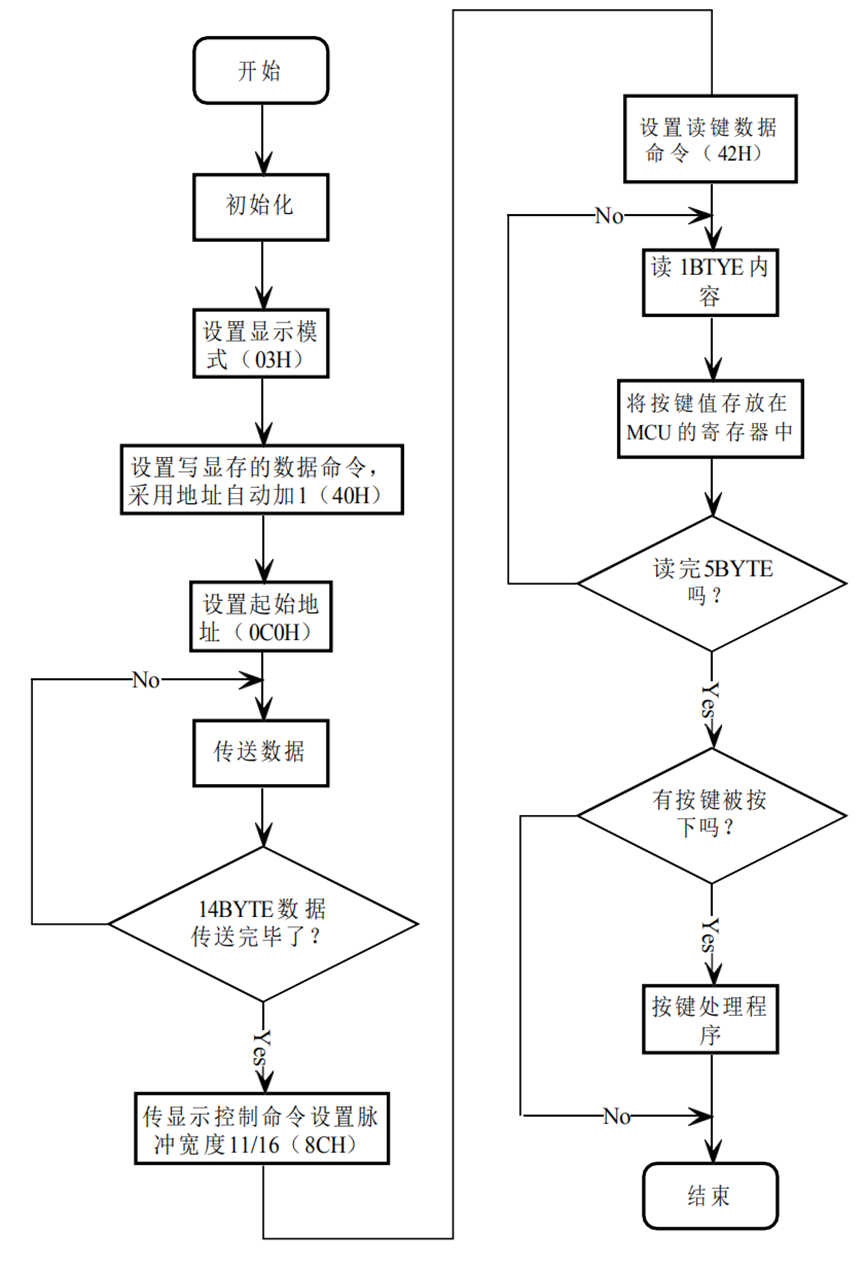

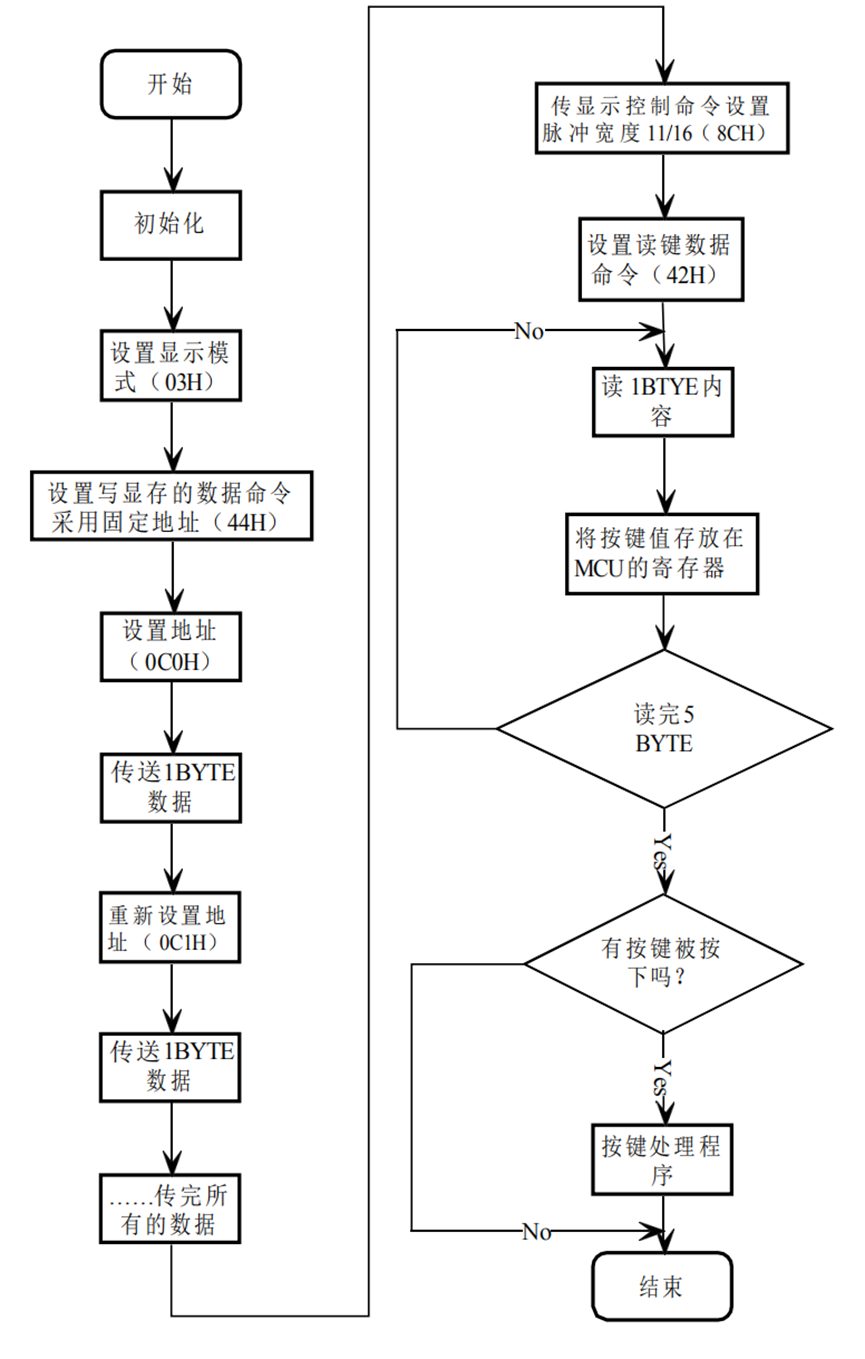

（4）采用地址自動加一和固定地址方式的程序設計流程圖： 采用自動地址加一的程序設計流程圖：

采用固定地址的程序設計流程圖：

十二、應用電路：

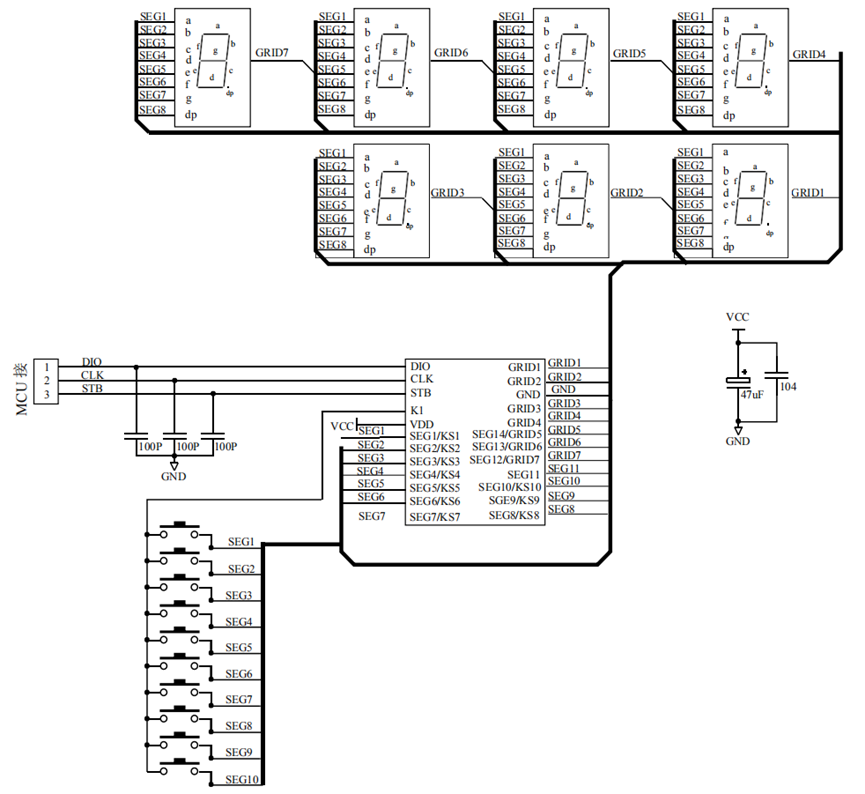

FZH100 驅動共陰數碼屏硬件電路圖

▲注意：

1、VDD、GND之間濾波電容在 PCB板布線應盡量靠近 FZH100芯片放置,加強濾波效果。

2、連接 在 DIO、CLK、STB通訊口上下拉三個 100pF電容可以降低對通訊口的干擾。

3、因藍光數碼管的導通壓降壓約為 3V,因此 FZH100供電應選用 5V。

十三、 電氣參數：

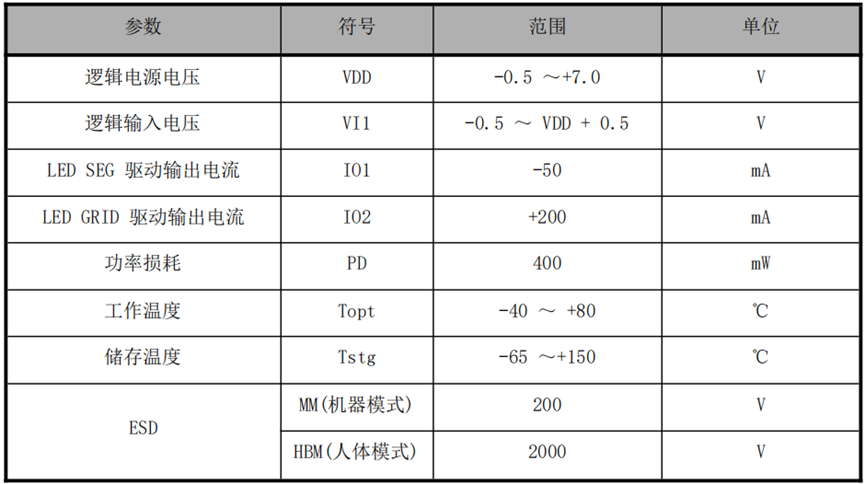

極限參數（Ta = 25℃, Vss = 0V）

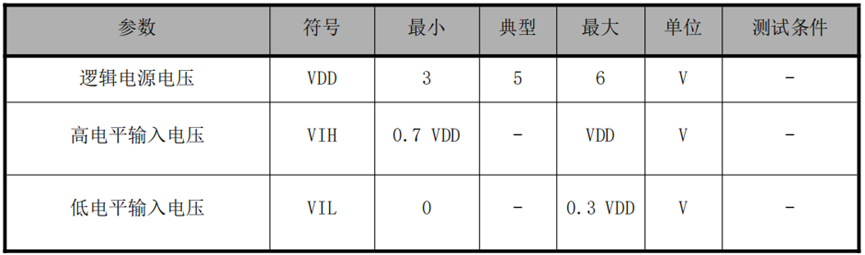

正常工作范圍（Ta = -20～ +80℃,Vss = 0V）

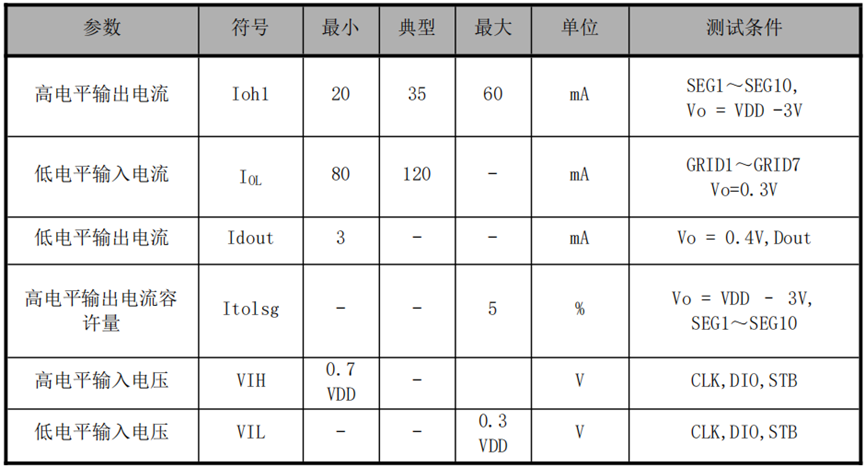

電氣特性（Ta = -20～ +80℃,VDD = 5V, VSS = 0V）

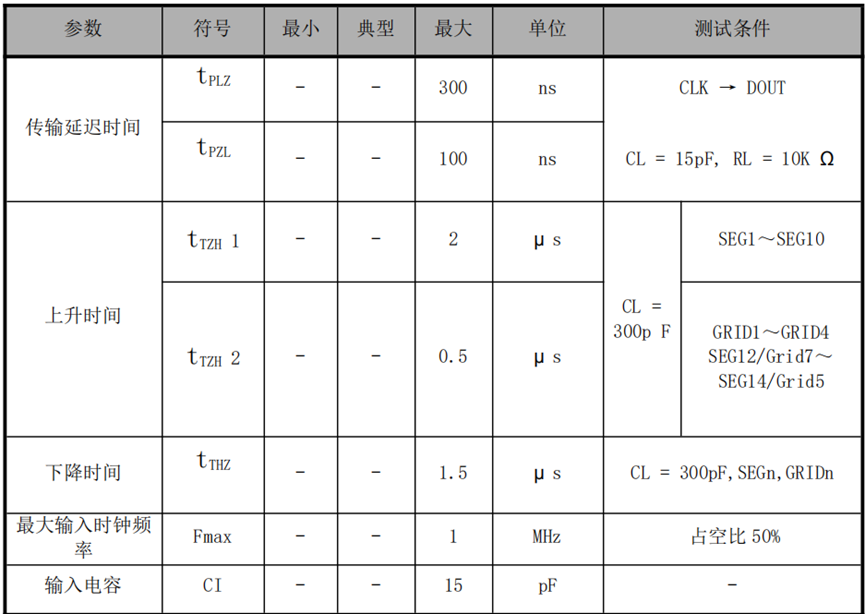

開關特性（Ta = -20～ +80℃,VDD = 5V）

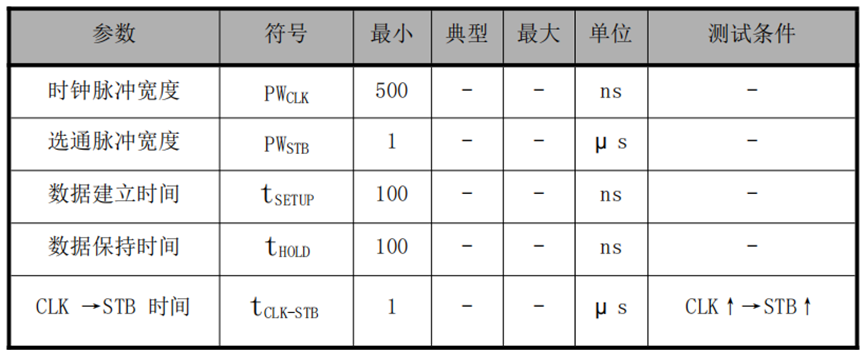

時序特性（Ta = -20～ +80℃,VDD = 5V）

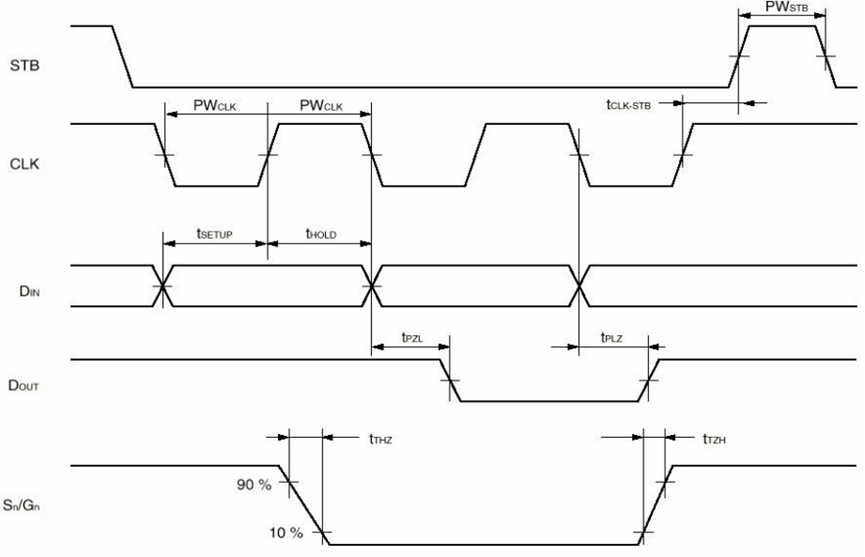

時序波形圖：

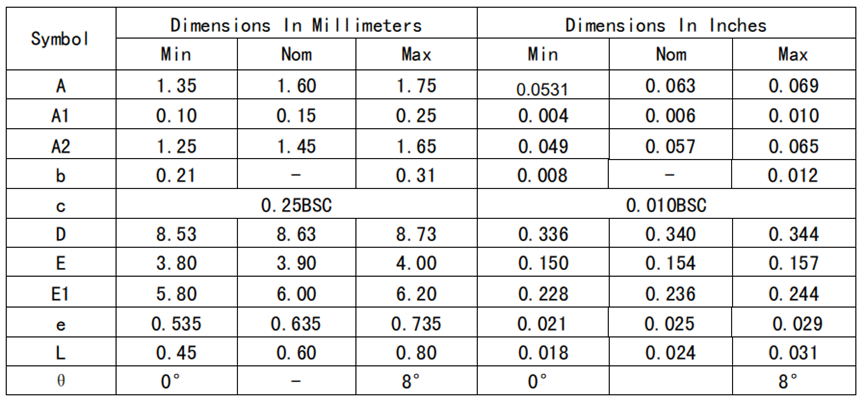

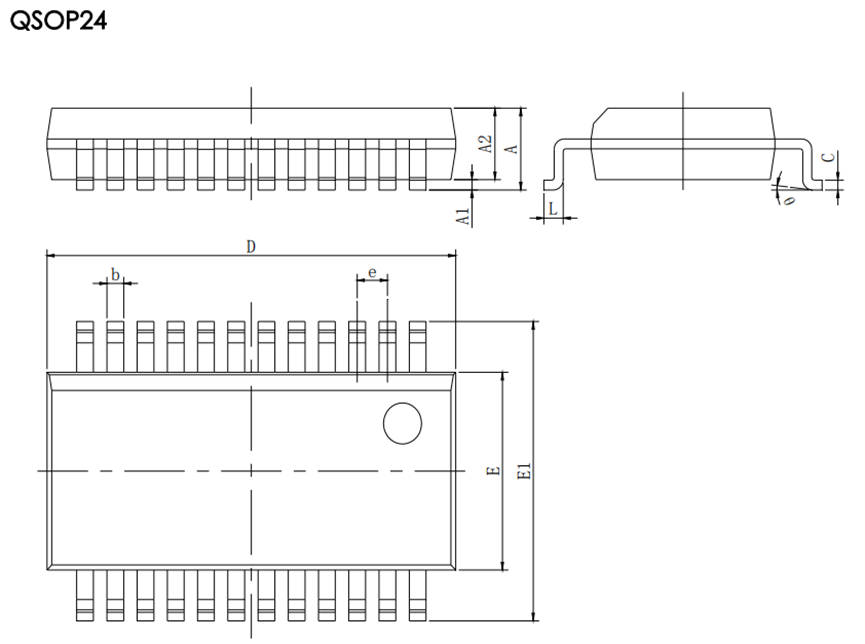

十四、IC封裝示意圖：
