隨著城市立體交通與應急救援體系的快速發展，電動垂直起降飛行器(eVTOL)已成為低空救援人員培訓與執行任務的核心裝備。其電驅系統作為整機的“動力心臟”，需為多旋翼電機、航電設備、任務負載提供極高可靠性與動態響應的電能轉換，而功率MOSFET的選型直接決定了系統的功率密度、熱管理效能、飛行安全及續航能力。本文針對eVTOL對高電壓、高可靠性、輕量化與極端工況適應性的嚴苛要求，以場景化適配為核心，重構功率MOSFET選型邏輯，提供一套可直接落地的優化方案。

圖1: 低空救援人員培訓 eVTOL方案與適用功率器件型號分析推薦VBK3215N與VBFB18R11S與VBL165R08與產品應用拓?fù)鋱D_01_total

一、核心選型原則與場景適配邏輯

選型核心原則

高壓安全冗余： 針對400V-800V高壓母線系統，MOSFET耐壓值需預留充足裕量，以應對電機反電動勢尖峰及空中復雜電磁環境。

極致?lián)p耗控制： 優先選擇低導通電阻(Rds(on))與優化柵極特性的器件，最大限度降低傳導與開關損耗，提升續航與功率密度。

封裝與散熱平衡： 根據功率等級與空間限制，選用TO247、TO263等封裝，確保高效散熱與系統輕量化。

航空級可靠性： 滿足頻繁起降、高振動與寬溫域工作需求，強調器件的抗沖擊、熱穩定性與長壽命。

場景適配邏輯

按eVTOL核心系統劃分，將MOSFET分為三大關鍵應用場景：主推進電機驅動(動力核心)、高壓配電與DC-DC轉換(能源管理)、關鍵航電與備份系統控制(安全冗余)，針對性匹配器件參數。

二、分場景 MOSFET 選型方案

場景1：主推進電機驅動(高功率逆變橋)—— 動力核心器件

推薦型號：VBFB18R11S(N-MOS，800V，11A，TO251)

關鍵參數優勢： 采用SJ_Multi-EPI超結技術，10V驅動下Rds(on)低至500mΩ，800V高耐壓完美適配400V-600V高壓母線，滿足主驅逆變橋?qū)Ω邏鹤钄嗯c低損耗的極致要求。

場景適配價值： TO251封裝在保證散熱能力的同時利于輕量化布局。超結技術實現低導通損耗與低開關損耗的平衡，配合高頻PWM控制，確保電機高效、高動態響應運行，直接提升eVTOL的機動性與續航時間。

適用場景： 高壓大功率電機逆變橋的上下橋臂，支持高扭矩密度與可靠運行。

場景2：高壓配電與DC-DC轉換 —— 能源管理關鍵器件

推薦型號：VBL165R08(N-MOS，650V，8A，TO263)

關鍵參數優勢： 650V耐壓適配高壓母線側開關及隔離DC-DC原邊應用，10V驅動下Rds(on)為1000mΩ，8A電流能力滿足中等功率能量分配需求。

圖2: 低空救援人員培訓 eVTOL方案與適用功率器件型號分析推薦VBK3215N與VBFB18R11S與VBL165R08與產品應用拓?fù)鋱D_02_motor

場景適配價值： TO263封裝具有優異的散熱底板，通過導熱材料直接連接冷板，實現高效熱管理。用于高壓配電開關或LLC等拓?fù)涞某跫?jí)開關，可實現能源的智能分配與高效轉換，為低壓航電、傳感器及通訊設備提供穩定供電。

適用場景： 高壓電池母線預充/隔離開關、高壓至低壓DC-DC轉換器初級側。

場景3：關鍵航電與備份系統控制 —— 安全冗余器件

推薦型號：VBK3215N(Dual N+N，20V，2.6A per Ch，SC70-6)

關鍵參數優勢： SC70-6超小封裝集成雙路20V/2.6A N-MOS，2.5V驅動下Rds(on)低至110mΩ，具備極低的柵極閾值電壓(0.5-1.5V)，可直接由低壓MCU或邏輯電路驅動。

場景適配價值： 雙路獨立MOSFET集成于極小空間，為多路關鍵信號切換或電源路徑控制提供高密度解決方案。極低的驅動電壓需求增強了系統在低壓備份電源模式下的可靠性，實現飛控傳感器、應急照明、通訊模塊的冗余供電與智能隔離。

適用場景： 關鍵航電設備電源路徑管理、冗余信號切換開關、低功耗備份系統控制。

三、系統級設計實施要點

驅動電路設計

VBFB18R11S： 必須搭配高性能隔離柵極驅動器，優化門極驅動阻抗以控制開關速度，減少電壓過沖。

VBL165R08： 采用專用驅動芯片，注意高壓側驅動的隔離與共模瞬態抗擾度(CMTI)。

VBK3215N： 可由MCU GPIO直接驅動，建議柵極串聯電阻以優化開關軌跡并抑制振鈴。

熱管理設計

分級強制散熱： VBFB18R11S與VBL165R08需安裝在專用散熱器或冷板上，確保在最大結溫下仍有充足裕量。VBK3215N依靠PCB敷銅即可滿足散熱。

降額設計標準： 基于最高環境溫度與振動條件，持續工作電流按額定值60%進行降額設計。

EMC與可靠性保障

圖3: 低空救援人員培訓 eVTOL方案與適用功率器件型號分析推薦VBK3215N與VBFB18R11S與VBL165R08與產品應用拓?fù)鋱D_03_dcdc

EMI抑制： 主功率回路采用緊湊疊層布局以減小寄生電感，電機輸出端配置RC吸收網絡或尖峰抑制器。

保護措施： 所有高壓MOSFET漏源極并聯TVS管以鉗位電壓尖峰。驅動電源加入冗余設計，關鍵控制信號進行冗余隔離與錯誤檢測。

四、方案核心價值與優化建議

本文提出的低空救援eVTOL功率MOSFET選型方案，基于高壓、高可靠、高功率密度的場景化適配邏輯，實現了從主推進動力到能源管理、再到安全冗余系統的全覆蓋，其核心價值主要體現在以下三個方面：

1. 高壓高效動力保障： 通過選用800V級超結MOSFET及高壓平面MOSFET，構建了高效、輕量化的主電驅系統。該方案能顯著降低逆變器損耗，提升系統效率與功率密度，直接轉化為更長的任務續航與更強的緊急爬升動力，滿足救援任務對快速響應的要求。

2. 系統級安全與冗余： 針對航空器極高的安全標準，方案在高壓配電引入可靠開關器件，在關鍵航電控制采用集成化雙路低功耗器件，實現了能源分配的可控性與關鍵系統的物理隔離冗余。這為eVTOL應對單點故障、保障持續安全飛行提供了堅實的硬件基礎。

3. 環境適應性與維護性平衡： 所選器件封裝兼顧了散熱效率與安裝密度，適應eVTOL機載環境的振動與溫變挑戰。同時，器件均為成熟工業級或車規級延伸產品，具備良好的供應鏈保障與可維護性，在滿足航空可靠性的前提下優化了全生命周期成本。

在低空救援eVTOL的電驅系統設計中，功率MOSFET的選型是實現高功率密度、高安全性與長航時性能的決定性環節。本文提出的場景化選型方案，通過精準匹配高壓動力、能源分配與安全冗余的不同需求，結合系統級的驅動、散熱與防護設計，為eVTOL研發提供了一套全面、可落地的技術參考。隨著eVTOL向更高電壓平臺、更高集成度與更高級別安全認證的方向發展，功率器件的選型將更加注重與多電飛機系統的深度融合，未來可進一步探索SiC MOSFET等寬禁帶器件在超高效主驅系統中的應用，以及集成驅動與保護功能的智能功率模塊(IPM)的開發，為打造性能卓越、安全可靠的新一代低空救援eVTOL奠定堅實的硬件基礎。在低空經濟蓬勃發展的時代，卓越的硬件設計是守護救援人員安全與任務成功的第一道堅實防線。

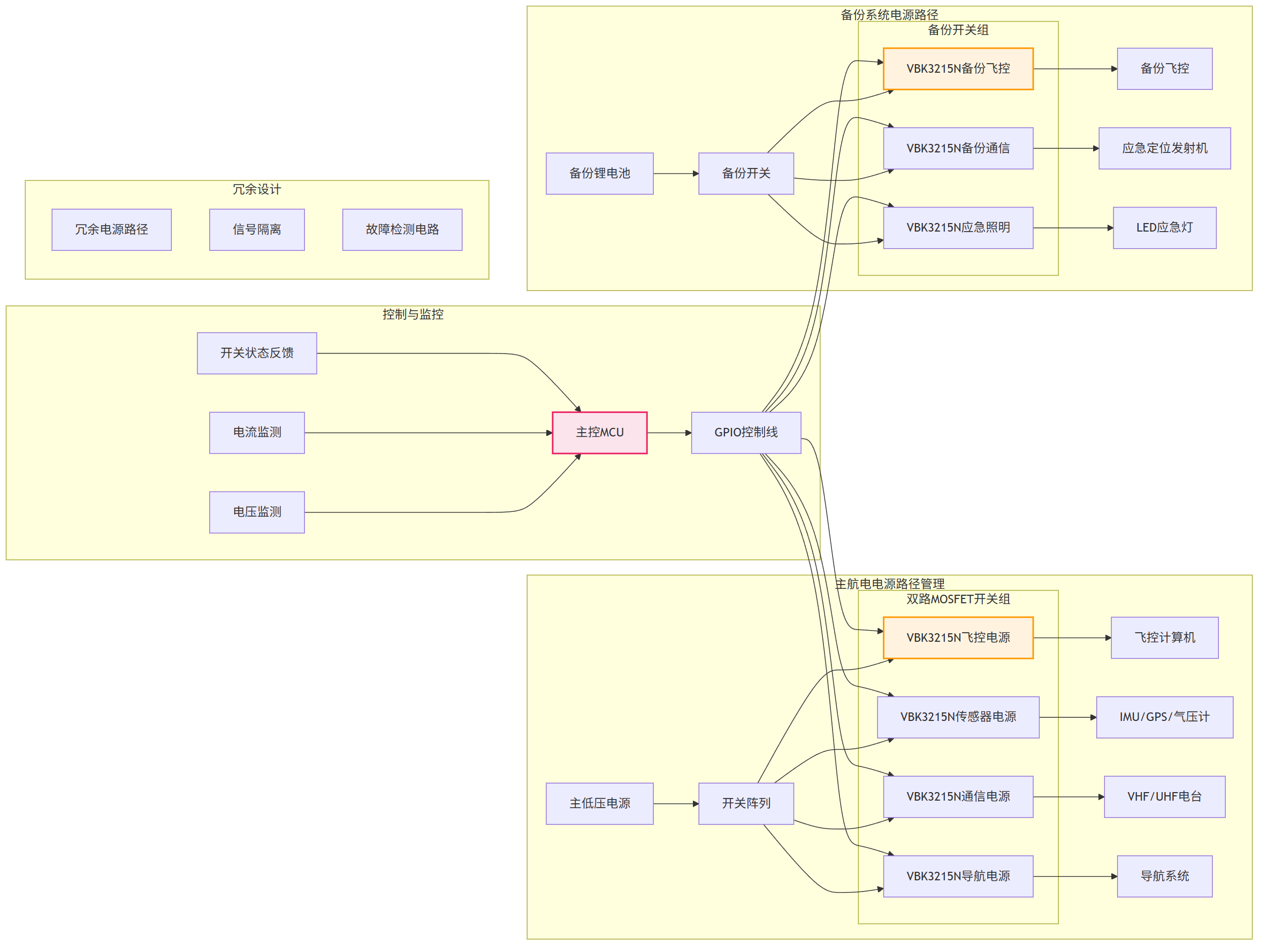

圖4: 低空救援人員培訓 eVTOL方案與適用功率器件型號分析推薦VBK3215N與VBFB18R11S與VBL165R08與產品應用拓?fù)鋱D_04_avionics
