主處理板上設計有SDRAM存儲器、系統FLASH存儲器、64位用戶FLASH存儲器和NVSRAM存儲器。其容量配置見表1。

?

　　2.2.4.1 SDRAM

　　在本設計中，SDRAM用于存放操作系統臨時數據以及應用程序的數據和代碼，為程序的運行和保存臨時文件提供空間。SDRAM的管理由me-mory控制器來實現。橋接器PC107提供了高速SDRAM控制器，數據寬度配置為64位。PC107的SDRAM接口特點：SDRAM器件必須與SDRAM的JEDEC規范兼容，32位和64位數據可選寬度，支持頁面式訪問，支持8個物理bank，最大支持1GB的存儲大小。本設計中SDRAM的總?cè)萘繛?12MB，總線時鐘設計為100MHz。

　　由于SDRAM時鐘總線的頻率較高，為了提高模塊的抗干擾能力和電磁兼容性，在PCB布局布線，包括走線長度、布線路徑、阻抗匹配、線長線寬及間距等方面提出嚴格要求，并且在PCB制作前期通過仿真對信號完整性進行分析，確保電路的可行性。

　　2.2.4.2 FLASH

　　本設計中FLASH分為系統FLASH和應用FLASH。系統FLASH地址分配在存儲空間的高端，用于系統的啟動，系統FLASH上駐留BootRom引導程序、上電BIT測試程序、FLASH在板編程程序及操作系統。容量為4MB，8位數據寬度。應用FLASH用于儲存應用程序，總?cè)萘繛?56MB，64位數據寬度。

　　2. 2. 4.3 NVSRAM

　　NVRAM是非易失存儲器，用于存放系統重要信息，32kB存儲容量，8位數據寬度。

　　2.2.5 復位

　　主處理板硬件復位包括兩種：a.上電復位：外部電源5V電壓低于4.65V時，該主處理板處于復位狀態，外部電源5V電壓高于4.65V后，產生大于200ms復位，復位整個硬件，同時驅動CPCI總線復位信號;b.手動復位輸入：由外部手動復位引起，復位整個硬件，同時驅動CPCI總線復位信號。

　　2.2.6 看門狗

　　主處理板具有看門狗功能，當看門狗功能失效后，產生看門狗中斷，上電默認為禁止。在FPGA內部設置看門狗使能寄存器，可以通過軟件使能或禁止看門狗，看門狗定時器報警后產生中斷?？撮T(mén)狗定時周期由硬件設置。

　　2.2.7 FPGA

　　FPGA主要負責系統的復位、中斷管理和相關接口的時序和邏輯控制。本設計采用Xilinx的Virtex系列芯片，該系列FPGA片內含有豐富的寄存器/鎖存器、同步、異步置位/復位信號、鎖相環等。這款FPGA有30萬門，260個IO管腳，滿足設計要求。使用FPGA的另一個顯著優點是可以不斷地完善程序，進行實時在線編程。

　　2.2.8 定時器

　　PC107內部提供4路32位定時器，定時時鐘為PC107的輸入時鐘的1/8，精度±50ppm：時鐘中斷輸入到處理器。其中定時器1作為操作系統定時時鐘，其它3路定時器作為應用程序操作時鐘，可通過軟件對其進行設置，最小定時周期為1ms。

　　2.3 外圍接口功能模塊

　　2.3.1 以太網接口

　　主處理板提供10MB/100MB自適應的快速以太網接口，該以太網接口的設計基于橋接器PC107控制的PCI總線，基本框圖如圖2所示。主要由以太網控制器、網絡隔離變壓器和RJ45三部分組成。其中以太網控制器采用Intel公司的高集成度、高性能、低功耗10/100Mbps快速以太網控制芯片，專用于局域網到桌面的解決方案，如作為服務器、個人計算機和移動平臺的入網接口，符合LOM(LAN On Motherboard)設計規范。以太網控制器通過片上的命令和狀態寄存器經由PCI總線和處理器MPC7410通信，包含了MAC控制器和物理層接口，可工作在半雙工模式和全雙工模式。

?

　　以太網控制器通過網絡隔離變壓器驅動RJ45網線接口，用來支持10/100BASE-T，實現與外界通信。

　　2.3.2 RS232串口

　　RS232串口的使用使本設計更具通用性，可以和具有相同類型串口的設備進行通信。主處理板提供兩路RS232串行接口，用于與開發平臺的通訊，串口部分通過EXAR公司的UART通訊控制器來實現，它帶有16字節的FIFO和半雙工控制，最大傳輸速率1.5Mbps。

　　2.3.3 PMC擴展接口

　　主處理板支持2個64bit/66MHz的PMC擴展接口，該接口滿足PCI2.2規范，可根據不同的系統需求進行擴展，如千兆網卡、數據采集卡、顯卡、電子盤等，使系統應用更加靈活。

　　2.4 CPCI總線功能模塊

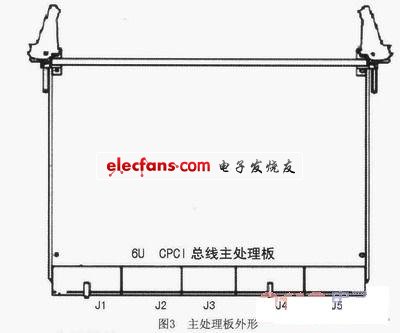

　　主處理板基于CPCI總線，CPCI總線的電氣特性與PCI總線相同。目前CPCI已經取代VME以及STD工業標準，成為工業界的新一代標準。主處理板遵從Eurocard工業標準，定義了6U(233.35mm×160mm)板尺寸，CPCI板連接器共有5個插座，J1～J5。規范定義了J1和J2的信號線

　　管腳，J3～J5為自定義插座，如圖3所示。

?

　　本設計中用PLX公司的PCI-to-PCI橋芯片實現CPCI總線接口。該芯片提供標準的33MHz～66MHz的PCI總線接口，支持32位/64位PCI設計，該芯連接PCI設備不需要額外的驅動電路和邏輯，可直接和主處理板內部PCI信號直接連接。

　　3 底層軟件

　　主處理板移植性能穩健的VxWorks操作系統，它對很多設備提供支持，且設備驅動程序都采用模塊化設計，各模塊之間功能明確、接口規范。

　　主處理板的底層軟件由兩個部分組成：BootRom引導代碼和VxWorks操作系統映像。系統上電先啟動BootRom引導程序，然后把引導代碼段和數據段從Flash拷至SDRAM中，引導代碼執行后跳轉到VxWorks映像執行。本系統采用網口加載VxWorks映像，這種啟動形式有獨特優點，能適應硬件，方便調試和現場升級等。

　　BootRom引導代碼固化在主處理板的Flash上，作用是將主處理板的最小系統啟動起來，以完成加載和執行VxWorks映像的目的。BootRom相對于VxWorks映像來說功能比較簡單，大小易于控制。BootRom成功運行后，啟動了保護模式和文件系統支持，驅動了網絡、串口等輔助設備，消除了硬件環境對程序映像的限制，使得VxWorks應用程序的制作和加載變得自由隨意。

　　5 結束語

　　CPCI總線是高速同步共享總線，基于此標準總線結構的主處理板設計采用高性能的RISC微處理器MPC7410，并且移植VxWorks操作系統，保證了基于CPCI總線的主處理板的穩定性和可靠性。此外，主處理板還提供多種標準接口，能方便實現對系統中其他擴展板如以太網卡、數據采集卡、顯卡、電子盤等的系統控制、管理及信息交換，提高系統性能。本主處理板現已應用于某型號顯控處理機，它還適用于任何CPCI總線系統，可在聲吶、雷達、顯控等軍用或民用信號處理領域發揮作用。
