　　單片機里的DMA是什么

　　DMA就是直接存儲器訪問的首字母縮寫（Direct Memory Access）。

　　CPU的總線上同時會掛著多幾個存儲器，如果想要將存儲器1的內容復制到存儲器2，如果不用DMA的話，就得靠CPU直接去操作了，操作過程大致是：CPU準備好存儲器1的地址和控制信號，讀取存儲器1的內容，存放到CPU內部寄存器中，再準備好存儲器2的地址和控制信號，將寄存器中的內容寫入到存儲器2。

　　如果是單個數據的操作，這個過程都是必須的，效率問題也不明顯，但如果一次要復制大量數據（比如一幀圖像數據、一批語音數據等），那么靠CPU這樣循環一個數據一個數據地操作，不僅速度慢（由于架構設計的原因，一般CPU訪問外部總線的速度都不是很高），還會導致CPU和總線一直被占用，效率就非常低了。如果在CPU內部做一個硬件控制器，專門負責這種數據搬移操作（自動產生存儲器的地址和控制信號，自動實現讀寫時序），不僅速度可以提高很多，CPU還可以在此期間做其它的事情，這樣效率就會高很多了。DMA就是這么個意思，硬件上必須有一個DMA控制器來實現這一功能。

　　現在DMA的概念和作用已經大大延伸了，很多復雜CPU里面甚至?xí)芏鄠€(gè)DMA控制器，DMA操作也不再僅限于外部存儲器了，內部存儲器之間、內部和外部存儲器之間、各種標準外設和存儲器之間，都有DMA控制器來實現數據交換，這樣CPU的功能越來越強，數據處理也越來越快。

　　硬件介紹：

　　MSP430F15X/16X 系列單片機具有DMA 控制器，從而能夠?yàn)閿?shù)據高速傳輸提供保證。例如，通過DMA控制器可以直接將ADC 轉換存貯器的內容傳到RAM 單元。

　　MSP430系列單片機擴展的DMA具有來之所有外設的觸發器，不需要CPU的干預即可提供先進的可配置的數據傳輸能力，從而加速了基于MCU的信號處理進程，DMA傳輸?shù)挠|發來源對CPU 來說是完全透明的，DMA控制器可在內存與外部及外部硬件之間進行精確的傳輸控制。DMA 消除了數據傳輸延遲時間以及各種開銷，從而可以解放16為RISC CPU，以便其將更多的時間用于處理數據，而非執行正在處理的任務。

　　MSP430F16x系列單片機的DMA模塊有以下特點：數據傳送不需要CPU介入，完全由DMA控制器自行管理。在整個地址空間范圍內傳輸數據，塊方式傳輸可達65536字節；能夠提高片內外設數據吞吐能力，實現高速傳輸，每個字或者字節的傳輸僅需要2個MCLK；減少系統功耗，即使在片內外設進行數據輸入或輸出時，CPU也可以處于超低功耗模式而不需喚醒；字節和字?jǐn)?shù)據可以混合傳送：DMA傳輸可以是字節到字節、字到字、字節到字或者字到字節。當字到字節傳輸時，只有字中較低字節能夠傳輸，當從字節到字傳輸時，傳輸?shù)阶值牡妥止?jié)，高字節被自動清零；四種傳輸尋址模式：固定地址到固定地址、固定地址到塊地址、塊地址到固定地址以及塊地址到塊地址；觸發方式靈活：邊沿或者電平觸發。單個、塊或突發塊傳輸模式：每次觸發DMA操作，可以根據需要傳輸不同規模的數據

　　DMA的四種尋址模式如下圖所示：

　　單片機是如何擴充DMA功能的

　　DMA控制器模塊：3個獨立的傳輸通道：通道0、通道1和通道2。每個通道都有源地址寄存器、目的地址寄存器、傳送數據長度寄存器和控制寄存器。每個通道的觸發請求可以分別允許和禁止；可配置的通道優先權：優先權裁決模塊，傳輸通道的優先級可以調整，對同時有觸發請求的通道進行優先級裁決，確定哪個通道的優先級最高。MSP430的DMA控制器可以采用固定優先級，還可以采用循環優先級。程序命令控制模塊，每個DMA通道開始傳輸之前，CPU要編程給定相關的命令和模式控制，以決定DMA通道傳輸?shù)念愋停豢膳渲玫膫魉陀|發器：觸發源選擇模塊，DMAREQ（軟件觸發）、Timer_ACCR2輸出、Timer_BCCR2輸出、I2C 數據接收準備好、I2C 數據發送準備好、USART接收發送數據、DAC12模塊DAC12IFG、ADC12模塊的ADC12IFGx、DMAxIFG、DMAE0 外部觸發源。并且還具有觸發源擴充能力。

　　DMA有六種傳輸模式：?jiǎn)巫只蛘邌巫止?jié)傳輸；塊傳輸；突發塊傳輸；重復單字或者單字節傳輸；重復塊傳輸；重復突發塊傳輸。前三個，傳輸完成后DMAEN自動復位；再次傳輸時需要重新置位DMAEN位以使能DMA通道。后三個為重復模式，一次傳輸完成后，DMAEN不復位；再次出發時，可以再次啟動數據傳輸。六種傳輸模式通過DMADTx寄存器設置：

　　DMADTx Transfer Mode Description

　　000 Single transfer Each transfer requires a trigger. DMAEN is

　　automatically cleared when DMAxSZ transfers have

　　been made.

　　001 Block transfer A complete block is transferred with one trigger.

　　DMAEN is automatically cleared at the end of the

　　block transfer.

　　010， 011 Burst-block transfer CPU activity is interleaved with a block transfer.

　　DMAEN is automatically cleared at the end of the

　　burst-block transfer.

　　100 Repeated single transfer Each transfer requires a trigger. DMAEN remains

　　enabled.

　　101 Repeated block transfer A complete block is transferred with one trigger.

　　DMAEN remains enabled.

　　110， 111 Repeated burst-block CPU activity is interleaved with a block transfer.

　　transfer DMAEN remains enabled.

　　單字或者單字節傳輸：DMA 通道被定義為單字或者單字節傳輸模式，每個字或者字節的傳輸都要觸發信號觸發。設置DMADTx=0 就定義了單字或者單字節傳輸模式，規定的傳輸完畢后DMAEN 位自動清除，如果需要再次傳輸，必須重新置位DMAEN。如果設置DMADTx＝4 為重復單字或者單字節傳輸模式，DMAEN 位一直保持置位，每次觸發伴隨一次傳輸。DMAxSZ 寄存器保存?zhèn)鬏數膯卧獋€(gè)數，如果該寄存器為0，則沒有傳輸。傳輸之前DMAxSZ 寄存器的值寫入到一個臨時的寄存器中，每次操作之后DMAxSZ 做減操作。當DMAxSZ減為零的時候，它所對應的臨時寄存器將原來的值重新置入DMAxSZ，同時相應的DMAIFG標志置位。

　　塊傳輸模式：在塊傳輸模式，每次觸發可以傳輸一個數據塊。設置DMADTx=1 為塊傳輸模式，每個數據塊傳輸完畢，DMAEN 位自動清除，在觸發傳輸下一個數據塊之前，該位要被重新置位。在傳輸某個數據塊期間，其他的傳輸請求將被忽略。設置DMADTx=5 為重復塊傳輸模式，某個數據塊傳輸完畢，DMAEN 位仍然保持置位，之后，新的觸發可以引起又一次數據塊傳送。DMAxSZ 寄存器保存數據塊所包含的單元個數。DMASRCINCR 和DMADSTINCR 反映在數據塊傳輸過程中的目的地址和源地址的變化情況。在塊傳輸或者重復塊傳輸過程中，DMAxSA，DMAxDA，DMAxSZ 寄存器的值寫入到對應的臨時寄存器中，DMAxSA，DMAxDA寄存器所對應的臨時值在塊傳輸過程中增加或者減少，而DMAxSZ 在塊傳輸過程中減計數，始終反映當前數據塊還有多少單元沒有傳輸完畢，當DMAxSZ 減為0，它所對應的臨時寄存器將原來的值重新置入DMAxSZ，同時相應的DMAIFG被置位。在塊傳輸過程中，CPU 暫停工作，不參與數據的傳輸。數據塊需要2×MCLK×DMAxSZ 個時鐘周期。當每個數據塊傳輸完畢，CPU 按照暫停前的狀態重新開始執行。

　　突發塊傳輸模式：這個和塊傳輸模式類似，只不過每傳輸4個字或字節，DMA釋放內部總線，CPU運行2個MCLK周期；在傳輸過程中CPU有20%的執行時間，而塊傳輸需要等DMA完全傳送完之后，CPU方能運行。

　　DMA觸發源：每個通道的觸發源有DMAxTSELx位進行控制的，這些位必須在DMAEN位為0是進行設置，否則可能出現不可預料的DMA觸發。

　　DMAxTSELx Operation

　　0000 DMAREQ bit （software trigger）

　　0001 TACCR2 CCIFG bit

　　0010 TBCCR2 CCIFG bit

　　0011 URXIFG0 （UART/SPI mode）， USART0 data received （I2C mode）

　　0100 UTXIFG0 （UART/SPI mode）， USART0 transmit ready （I2C mode）

　　0101 DAC12_0CTL DAC12IFG bit

　　0110 ADC12 ADC12IFGx bit

　　0111 TACCR0 CCIFG bit

　　1000 TBCCR0 CCIFG bit

　　1001 URXIFG1 bit

　　1010 UTXIFG1 bit

　　1011 Multiplier ready

　　1100 No action

　　1101 No action

　　1110 DMA0IFG bit triggers DMA channel 1

　　DMA1IFG bit triggers DMA channel 2

　　DMA2IFG bit triggers DMA channel 0

　　1111 External trigger DMAE0

　　另外，單片機的中斷程序不影響DMA的傳輸，當DMA傳輸過程中，單片機不響應中外部NMI中斷（必須DMA的控制位ENNMI位為1時響應NMI中斷，否則不予處理）外的所有中斷；必須等待DMA數據傳送結束之后才運行系統的中斷處理程序。

　　DMA的中斷：數據傳送過程中，DMAxSZ寄存器值減為0時，DMA置位DMAIFG，DMA的中斷和DAC12模塊共享中斷向量，使用中斷時需要軟件判斷具體是那個中斷。中斷響應后DMAIFG不會自動復位，使用時必須軟件清零DMAIFG位。

　　DMA的寄存器如下：

　　DMA control 0 DMACTL0 Read/write 0122h Reset with POR

　　DMA control 1 DMACTL1 Read/write 0124h Reset with POR

　　DMA channel 0 control DMA0CTL Read/write 01E0h Reset with POR

　　DMA channel 0 source address DMA0SA Read/write 01E2h Unchanged

　　DMA channel 0 destination address DMA0DA Read/write 01E4h Unchanged

　　DMA channel 0 transfer size DMA0SZ Read/write 01E6h Unchanged

　　DMA channel 1 control DMA1CTL Read/write 01E8h Reset with POR

　　DMA channel 1 source address DMA1SA Read/write 01EAh Unchanged

　　DMA channel 1 destination address DMA1DA Read/write 01ECh Unchanged

　　DMA channel 1 transfer size DMA1SZ Read/write 01EEh Unchanged

　　DMA channel 2 control DMA2CTL Read/write 01F0h Reset with POR

　　DMA channel 2 source address DMA2SA Read/write 01F2h Unchanged

　　DMA channel 2 destination address DMA2DA Read/write 01F4h Unchanged

　　DMA channel 2 transfer size DMA2SZ Read/write 01F6h Unchanged

　　有關每個寄存器的詳細內容參考ti提供的用戶指南。

　　程序?qū)崿F(xiàn)：

　　DMA的使用主要是DMA寄存器的初始設置，設置完成后，DMA接到觸發信號即可自動傳輸數據。

　　設置函數如下：

　　void DMAInit（char channel，char trigger，char transMode，char srcMode，char dstMode，

　　unsigned int src，unsigned int dst，unsigned int size）

　　{

　　unsigned int *DMAxCTL，*DMAxSA，*DMAxDA，*DMAxSZ;

　　DMACTL0 = trigger 《《（channel 《《 2）;

　　DMACTL1 = 0x04; //DMA收到觸發請求時，等待當前指令執行完成后

　　switch （channel） //選擇當前設置哪個DMA通道

　　{

　　case 0：

　　DMAxCTL = （unsigned int *）&DMA0CTL;

　　DMAxSA = （unsigned int *）&DMA0SA;

　　DMAxDA = （unsigned int *）&DMA0DA;

　　DMAxSZ = （unsigned int *）&DMA0SZ;

　　break; //指針 = 0通道控制

　　case 1：

　　DMAxCTL = （unsigned int *）&DMA1CTL;

　　DMAxSA = （unsigned int *）&DMA1SA;

　　DMAxDA = （unsigned int *）&DMA1DA;

　　DMAxSZ = （unsigned int *）&DMA1SZ;

　　break; //指針 = 1通道控制

　　case 2：

　　DMAxCTL = （unsigned int *）&DMA2CTL;

　　DMAxSA = （unsigned int *）&DMA2SA;

　　DMAxDA = （unsigned int *）&DMA2DA;

　　DMAxSZ = （unsigned int *）&DMA2SZ;

　　break; //指針 = 2通道控制

　　}

　　switch （transMode） //設置DMA通道的傳輸模式

　　{

　　case ‘S’： *DMAxCTL = DMADT_0; break; //單次傳輸

　　case ‘s’： *DMAxCTL = DMADT_4; break; //重復單次傳輸

　　case ‘B’： *DMAxCTL = DMADT_1; break; //塊傳輸

　　case ‘b’： *DMAxCTL = DMADT_5; break; //重復塊傳輸

　　case ‘I’： *DMAxCTL = DMADT_2; break; //突發塊傳輸交錯

　　case ‘i’： *DMAxCTL = DMADT_6; break; //重復突發塊傳輸交錯

　　}

　　*DMAxCTL |= （srcMode & 0x04）《《 2; //源字或字節

　　*DMAxCTL |= （srcMode & 0x03）《《 8; //源地址改變方式

　　*DMAxCTL |= （dstMode & 0x04）《《 3; //目的字或字節

　　*DMAxCTL |= （dstMode & 0x03）《《 10; //目的地址改變方式

　　*DMAxSA = src;

　　*DMAxDA = dst;

　　*DMAxSZ = size;

　　*DMAxCTL |= DMAEN; //DMA使能

　　}

　　函數比較麻煩，函數內容按參數設置每個寄存器。DMACTL0 = trigger 《《（channel 《《 2）; 這個是設置對應channel通道的的參考源，不大明白的可以看下DMACTL0的寄存器內容；switch （channel）語句則根據通道設置對應指針指向的寄存器；然后對應設置參數即可。

　　當設置成非重復模式時，需要重新置位DMAEN，本程序就函數DMAReEnable實現：

　　void DMAReEnable（char channel）

　　{

　　switch （channel） //使能對應通道

　　{

　　case 0： DMA0CTL |= DMAEN; break; //0通道

　　case 1： DMA1CTL |= DMAEN; break; //1通道

　　case 2： DMA2CTL |= DMAEN; break; //2通道

　　}

　　這個函數比較簡單，只是根據傳入?yún)?shù)設置對應通道的DMAEN位。

　　當設置為軟件觸發時，需要軟件啟動DMA程序如下：

　　void DMAStart（char channel）

　　{

　　switch （channel） //使能對應通道

　　{

　　case 0： DMA0CTL |= DMAREQ; break; //0通道

　　case 1： DMA1CTL |= DMAREQ; break; //1通道

　　case 2： DMA2CTL |= DMAREQ; break; //2通道

　　}

　　這個和上個函數類似：僅僅設置一個控制位，函數很簡單，不再解釋啦。

　　程序?qū)崿F(xiàn)就這么多了，有關詳細內容可以下載附件里的程序庫，程序的注釋很詳細。

　　使用示例：

　　使用這個程序時，步驟和原來的相同：工程中加入DMA.c文件，然后源文件中包含DMA.h頭文件即可。

　　示例程序主要如下：

　　#include 《msp430x16x.h》

　　#include “DMA.h”

　　unsigned int a［5］ = {8693，5689，2356，23565，5656};

　　unsigned int b［5］;

　　void main（ void ）

　　{

　　// Stop watchdog timer to prevent time out reset

　　WDTCTL = WDTPW + WDTHOLD;

　　ClkInit（）;

　　//塊傳輸，5個字（16位） a-》b

　　DMAInit（0，0x00，‘B’，3，3，（unsigned int）a，（unsigned int）b，5）;

　　DMAStart（0）;

　　//如果需要再次傳輸而不改變?cè)O(shè)置，只需調用DMAReEnable再次啟動傳輸即可

　　// 如果是重復塊傳輸，則不需要重新使能DMAReEnable 直接啟動即可

　　//這里僅僅演示了使用方法，實際應用中，應根據需要選擇適當?shù)挠|發源。

　　LPM0;

　　}

　　示例程序完成功能很簡單，僅僅把一個數組的值賦給另外一個數組。數組地址即是數組名強制轉換為所需類型（無符號16位），傳入函數初始化設置。這里為了簡便，設置為軟件啟動。

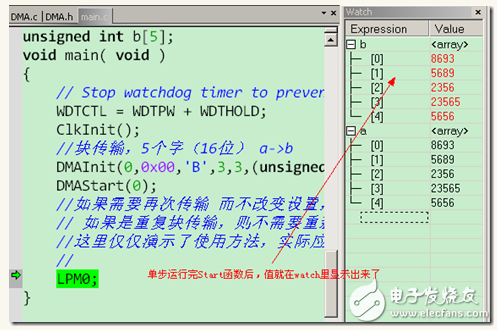

　　運行效果如下：
