基于DS90UR905Q/906Q設計的24位FPD串并-并串轉換方案

NS公司的DS90UR905Q/906Q芯片組是5MHz-65MHz24位彩色FPD-LinkII串行化器和串并轉換器，能把并行RGB視頻接口轉換成高速串行接口。該串行總線配置通過消除時鐘和數據之間的偏移問題極大簡化了系統設計，減少了連接器的引腳數，降低了互連器件的尺寸、重量和成本，并整體簡化了PCB的布局。此外，內部DC平衡解碼被用于支持交流耦合互聯。

DS90UR905QSer（串行化器）嵌入了時鐘、平衡了數據有效載荷，并將信號水平移動為高速低電壓差分信號。最多可將24個輸入信號同3個視頻控制信號串聯。它支持24位全彩色或者18位彩色和6個通用信號（如音頻I2S）應用。

DS90UR906QDes（并行化器）恢復數據（RGB）和控制信號，并從串行數據流中提取時鐘。它能夠在不使用訓練序列或者專用SYNC模式的情況下鎖定輸入數據流，并且不需要參考時鐘。提供鏈路狀態（LOCK）輸出信號。

利用用戶自定義的去重、差分輸出水平選擇功能和接收器均衡對串行傳輸進行優化。利用低壓差分信號、接收器驅動強度控制和擴頻時鐘兼容性將EMI減至最低?？蓪?duì)DES進行配置，從而在其并行輸出中生成擴頻時鐘和數據。

DS90UR905Q(Ser)采用48引腳LLP封裝，DS90UR906Q(Des)采用60引腳LLP封裝。它們符合汽車級AEC-Q1002級標準要求，工作溫度為-40℃到+105℃。

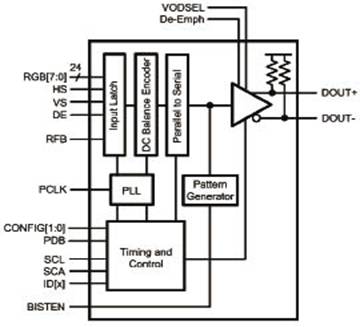

圖1DS90UR905Q方框圖

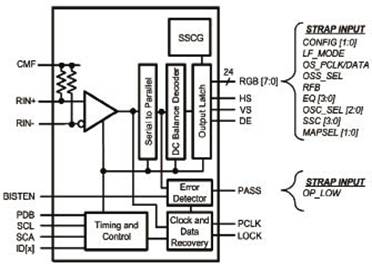

圖2DS90UR906Q方框圖

DS90UR905Q/906Q主要特性

?5MHz到65MHzPCLK支持（140Mbps~1.82Gbps）

?交流耦合STP互聯線纜長達10m

?在Ser和Des上集成的終端器

?高速連接BIST模式和報告引腳

?可選擇的I2C兼容串行控制總線

?支持RGB888+VS、HS、DE

?掉電模式將功率消耗降至最低

?1.8V或3.3V兼容LVCMOSI/O接口

?汽車級產品：AEC-Q1002級

?>8kVHBM且為ISO10605ESD級

?后向兼容模式，可以和前代產品協同工作

串行化器——DS90UR905Q

?RGB888+VS/HS/DE同1對FPD-LinkII串聯

?隨機函數發生器/擾頻器——直流平衡數據流

?自定義輸出VOD和可調節去重

并行化器——DS90UR906Q

?快速隨機數據鎖定，無需參考時鐘

?可調節輸入接收器均衡

?LOCK（實時連接狀態）報告引腳

?在輸出并行總線（SSCG）上的EMI最小化

?輸出降低驅動強度（RDS）

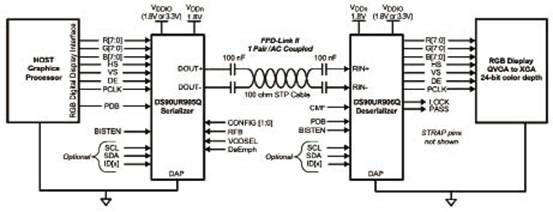

圖3DS90UR905Q/906Q應用框圖

DS90UR905Q/906Q應用

?汽車導航用顯示器

?汽車娛樂用顯示器
