隨著集成電路的工作速度和芯片集成度不斷提高，芯片的功耗問題變得越來越突出，高性能低功耗設計已經成為當前集成電路領域的一個重要課題。在以微處理器為核心部件的VLS1系統中，Cache是系統取得高數據傳輸率的關鍵部件。在現代CPU 中，Cache的功耗約占處理器總功耗的30％～60％，有效降低這部分的功耗，對芯片的低功耗設計有著重大的意義。

1 Cache低功耗相關研究

Cache平均訪問功耗是Cache性能表現的一個重要因素。Cache平均訪問功耗由Cache 命中時的訪問功耗、失效時的訪問功耗和失效率三者決定。失效時的訪問功耗又包括兩部分：一部分是Cache失效時Cache電路的功耗，另一部分則是下一級存儲系統的訪問功耗。因此降低Cache功耗可以從三個方面考慮：一是降低Cache的失效率，二是降低Cache訪問能量，三是降低主存訪問能量。

為了達到低功耗的目的，對Cache結構做了一些改進：Phase—lookup Cache結構，應用兩級查詢的機制，即先訪問tag array，只有命中的那一路data才會在第二相去訪問，這樣就降低了組相聯Cache中數據array部分的功耗，但增加了Cache訪問的時間；Way predicTIve組相聯Cache結構，在默認情況下只訪問一個tag array和一個data array，只有在默認訪問失效時才會去訪問其他的tag和data array，這種方法也以增加Cache訪問時間的代價來換取低功耗；偽組相聯Cache結構，是具有多個命中時間的Cache結構，Cache中的每一路可以被順序讀取，從而可以比傳統的同時讀取結構節省一部分功耗；另外還有基于壓縮方法方面的研究，針對高頻值的局部性，在讀寫Cache的過程中，對高頻出現的數據值進行壓縮存儲，用較少存儲空間保存編碼后的數據，在一定程度上減少了Cache的訪問功耗。

低功耗可重構的Cache研究在最近幾年得到關注，通過改變Cache的結構參數，不管是用硬件實現還是用軟件實現，針對不同的程序來配置優化的Cache結構，盡可能地關閉不使用的Cache，兼顧了系統的性能和功耗。Cache的結構參數很多，主要的參數有容量大小、相聯度、塊大小、替換算法、寫回策略等。一般而言，系統中的Cache替換算法和寫策略是固定的，如果改變也可以在軟件層面上實現。所以主要關注Cache的硬件結構是否可重構，僅研究其中幾個參數（如Cache容量、塊大小和相聯度）對訪問功耗的影響。在設計芯片之前可以使用CAD 工具來確定對命中時間和功耗的影響。CACTI程序是一個可以評估CMOS微處理器各種Cache結構訪問時間和功耗的CAD工具。對于一個給定的最小特征值，可以改變Cache容量、相聯度和讀／寫端口的數目，以估計各種情況的Cache命中時間和功耗。可重構Cache結構需要綜合考慮Cache的命中率、平均訪問時間和訪問能量等性能，合理選擇Cache的配置參數。

2 可重構Cache的體系結構

要實現可重構Cache，首先Cache的結構要支持運行過程中的動態劃分，其次要有檢測 Cache命中率的硬件或者軟件機制，并且有相應的動態配置算法。

2．1 可重構Cache系統設計

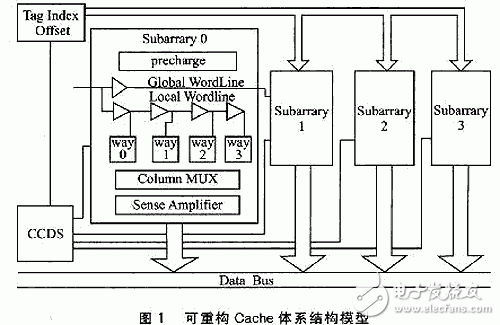

文獻提出了一種可重構的數據Cache結構。該Cache的數據區被平均分為4個子分區 （subarray），每個子分區又分為4組。在Cache訪問時，只有一個子分區打開，其他子分區的線路不被激活，從而節省了功耗。圖1給出了整個 Cache體系結構及功能模塊。

與傳統Cache結構相比，圖1中增加了Cache配置動態選擇器（Cache Configuration Dynamic Selector， CCDS），CCDS用來更新內部狀態機，并決定合適的Cache配置。通過配置CCDS，可以使整個子陣列無效，或者使有效子陣列中的某些路無效。對于無效的子陣列或者路，局部自選線（Local Word Line）、預充電（Precharge）和讀出放大器（Sense Amplifier）都無激勵。通過這些改進使得傳統的固定劃分的Cache具備了動態配置能力。

改進后的Cache外在表現為一個虛擬的兩級Cache：Ll／L2。這種分級方式同傳統的 L1／L2兩級Cache結構不同，L1 Cache由激活的不同子分區以及子分區內不同的路數構成，未激活的部分為L2，在L1未命中時激活以進行訪問，L1和L2在物理實現上表現為同一級。 Cache的地址劃分仍為三部分：標志位、索引位和塊內地址。圖2給出了Cache的地址劃分情況，可分為塊地址（Block Address）和塊內偏移（Block offset）。塊地址可以進一步分為標志字段（Tag）和索引字段（Index）。其中Tag的后兩位SS用來做子分區的選擇位。訪問Cache時，首先訪問L1，當L1命中時就直接返回，只有在L1訪問失效時才會將所有數據區打開。對不同的應用程序，L1和L2大小的劃分不同，其訪閩時間和運行功耗也會有較大差異。

2．2 動態重構算法

在程序運行過程中，通過軟件監測自動選擇優化的Cache結構。一般采用啟發式算法，即根據程序過去執行的狀況預測未來的運行情況，并為其配置相應的優化結構。重構流程是：在程序運行的時候，CPU按固定的時間間隔檢查一系列的硬件計數器；這些計數器記錄上一時間段內的Cache缺失率和分支跳轉的發生頻率，如果改變的程度超過設定閾值則進入重構過程，否則程序繼續運行。

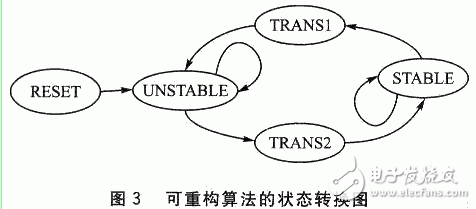

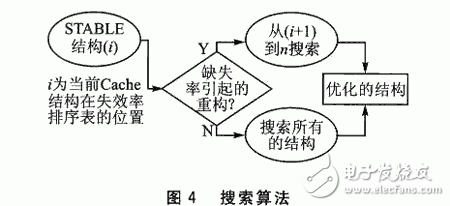

圖3是可重構算法的狀態圖。RESET為程序開始運行時的初始狀態；UNSTABLE為非穩定狀態，該狀態下進行結構的搜索與重構；STABLE為選擇好優化的Cache結構進入穩定運行的狀態；TRANSl，TRANS2為狀態相互切換時的中間狀態。圖4是在UNSTABLE狀態下的搜索流程。首先根據統計將各種配置的Cache結構按照失效率進行排序。進入重構搜索狀態后，如果引起重構的原因是失效率的上升，則沿著排序表開始，朝失效率降低的方向依次搜索新的Cache結構。如果引起重構的原因是程序分支頻率的改變，則需要搜索所有的Cache 結構。

2．3 可重構Cache中問題

（1）數據重名問題

Cache中的數據重名問題是指主存中同一地址的數據同時出現在Cache中兩個不同的位置。實地址Cache中本來不存在數字重名問題，但引入可重構概念的同時，也帶來了數據重名問題。解決這一問題的簡單辦法是在Cache重構的時候讓Cache中的內容全部無效，需要寫回的內容都進行寫回。但這樣會導致Cache性能下降，特別是在Cache重構比較頻繁的時候。但是如果動態重構的指令片段較大，則影響比較小。

（2）映射錯誤問題

Cache在重構時，其組數量會變化，從而導致需要比較的Tag位的數量也發生變化，這會導致映射錯誤的出現。為了保證處于任何一種狀態的時候都有足夠的Tag來做比較，按照Tag位最長的一種配置來保存Cache地址結構，也就是組數量最少的情況。這樣做雖然會增加一些無用的比較，但卻能避免刷新Cache帶來的性能損失。

結論

本文在傳統Cache結構的基礎上分析了一種可重構Cache的體系結構及其動態重構的配置算法，指出了可重構Cache可能會遇到的問題。通過對傳統Cache結構的改進，在嵌入式處理器上實現Cache可重構技術，這對嵌入式處理器的存儲器體系結構功耗優化有著重要意義?？芍貥?gòu)Cache的設計方法具有非常好的低功耗潛力，也是目前計算機體系結構方面的研究熱點之一。
