本文介紹的就是一種基于TMS320C5409的語音實時變速系統。另外，考慮到在實際系統中語音的壓縮存儲和語音變速往往是同時需求的，因此本文提出一種基于LPC低比特率語音編碼算法的語音變速算法，該算法能夠任意調整語音語速。

　　LPC算法

　　LPC編碼將語音信號s(n)看作一個時變的聲道系統在聲門的激勵之下的輸出信號。對濁音而言，聲門激勵為一周期脈沖串;而對清音而言，聲門激勵為隨機噪聲序列。語音信號的簡化框圖如圖1所示。

　　在LPC編碼中，可以將一幀的語音信號用簡化模型的參數來表示，如濁音、清音判別，基音周期，增益G以及數字濾波器系數{a1}，這樣就可以獲得3kb/s的編碼。解碼時，由于在LPC編碼中，濁音可以看作是一周期脈沖串的激勵，其中，脈沖周期為基音周期，因此，為了改變語音的速率，我們將語音的幀長變長，在其中再加入若干的脈沖串的激勵即可得到變速的語音信號。

　　硬件系統設計

　　本系統是一個完善的應用系統，主要完成對語音信號的實時LPC編解碼及語音變速，此外，還具有鍵盤控制功能和語音錄放功能。因此，本系統不但需要外部的SRAM存放語音數據，而且需要與DSP相連接的鍵盤控制設備。本系統主要由TMS320C5409、TLC320AD50、SST39VF400A和CY7C133等構成，系統框圖如圖2所示。TMS320C5409內部提供的32K字片內RAM用來存放實時運行的程序和數據，片外SRAM(CY7C133)用于存放編碼后的語音數據。系統的工作過程如下：系統加電后，通過復位建使TMS320C5409復位。TMS320C5409復位后，由內部固化的自引導程序?qū)lash(SST39VF400A)上的程序和初始化數據搬移到片內RAM，然后TMS320C5409根據鍵盤的控制執行操作，運行LPC編碼運算(錄音)、LPC解碼和語音變速(放音)，調整語音變速速率。

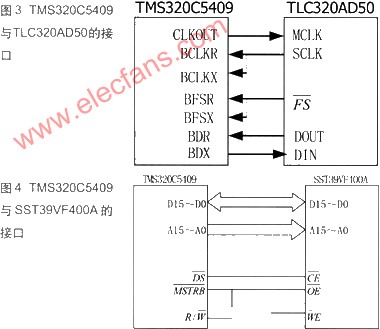

　　TMS320C5409用于實現語音的編解碼算法，TLC320AD50用于完成語音信號的數/模和模/數轉換功能。TMS320C5409與TLC320AD50之間通過McBSP串口通信。為了減輕CPU的負擔，本系統中設計McBSP通過DMA收到或發送完一組單元后，再給CPU中斷的方式跟CPU通信。TMS320C5409與TLC320AD50的接口如圖3所示。

　　采用DMA的方式，即串口每收到或發送一組單元，都會自動觸發DMA將其搬送到一個內部的Buffer中，等Buffer滿了再通過中斷方式告訴CPU處理。這時DMA最好采用ABU(Auto Buffering)模式，可以有效防止Buffer中的數據在串口速率較高時被新數據沖掉的問題。在進行語音變速時，只需要將13MA通道的幀長做相應的改變即可。

　　SST39VF400A(256K×1 6位)作為TMS320C5409的外部數據存儲器，地址總線和數據總線接至TMS320C5409的外部總線，CR接至TMS320C5409的DS。TMS320C5409與SST39VF400A的接口如圖4所示。

　　外部存儲器采用的是CY7C133，它是高速的2K×16bit的靜態異步雙端口RAM，其存儲速度為25ns。它有兩套獨立的地址線、數據線和控制信號線，允許兩個控制器件中的數據通過共同連接的存儲器來進行通信。該雙端口RAM允許兩個控制器同時讀取任何存儲單元(包括同時讀同一單元)，但不允許同時寫或者一讀一寫統一地址單元。

　　對于TMS 320VC5402，數據存儲器CY7C133的對應地址為4000H～47FFH。

　　系統軟件

　　本系統實現的目標是鍵盤控制功能和語音錄放功能，并且能夠?qū)⑤斎氲恼Z音信號以任意變速率播放而不改變語音的聲調。系統采用C語言進行功能開發。

　　本系統中將HPI口映射成為GPIO，并且將鍵盤連線通過"或"門接到INTO。當有按鍵按下時，INTO中斷處理程序通過從GPIO中讀出的數值判斷此時是錄音、放音、語速變快還是語速變慢。

　　抗干擾設計

　　本系統中既采用硬件抗干擾技術，也采用了軟件抗干擾技術。下面簡要介紹一下本系統所采用的硬件看門狗和數字濾波器的設計。

　　利用硬件看門狗功能提高系統的抗干擾能力。由專用芯片MAX692構成的看門狗電路(圖5)，系統所用外圍元件少。MAX692是微系統監控電路芯片，具有后備電池切換、掉電判別、看門狗監控等功能。其中WDI是看門狗檢測輸入端，接到數字電路系統的一個專用I/O口或一個總線口上。RESET是復位信號輸出端，接數字電路系統的復位端RST。MAX692的WDI定時周期為1.6 s，復位脈沖寬度是200ms。如果WDI保持高或低超過"看門狗"定時周期(1.6s)，RESET端將發生200ms寬(最小140ms)的負脈沖使數字電路系統復位。

　　設數字濾波器的輸入信號為X(n)，輸出信號為Y(n)，則輸入序列和輸出序列之間的關系可用差分方程表示為：

　　式中輸入信號X(n)可以是語音信號經采樣和ADC變換后得到的數字序列，也可以是計算機的輸出信號;aK和bK均為 系數，通過設置aK和bK可將DF設計成需要的帶通濾波器。

　　數字濾波器的軟件設計方法有：程序判斷濾波法(限幅濾波法)、中位值濾波法、算術平均濾波法、遞推平均濾波法、防脈沖干擾平均濾波法、一階滯后濾波法等6種方法。根據需要，本系統選擇程序判斷濾波法。

　　結浯

　　實踐證明，本系統在進行語音變速的同時，能夠保證原說話者語調保持不變，且操作簡單，系統延時小。
