　　本文介紹的電子消像旋系統采用Altera公司的StratixII系列FPGA芯片和ADI公司的ADSP2183為核心，可以滿足系統對功能、實時性及精度的要求。

　　系統原理與基本結構

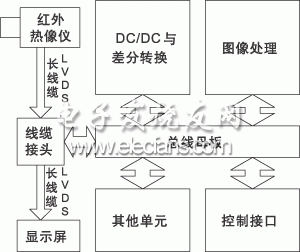

　　電視觀瞄系統組成框圖如圖1所示。系統由紅外熱像儀、主圖像處理板、DC/DC與差分轉換板、總線母板、控制接口板、顯示屏等部分組成。

?

　　圖1 電視觀瞄系統組成框圖

　　首先，紅外熱像儀生成觀瞄場景的數字視頻圖像數據，以LVDS信號傳送到系統總線。這里采用LVDS視頻信號，主要是考慮本電視觀瞄系統要求在非?？量痰奈锢憝h(huán)境下工作，而LVDS方式具有良好的抗電磁干擾(EMI)能力，能夠很好地保證視頻信號在較長距離條件下的傳輸質量。該消旋處理模塊共包含四個功能單元：(1)DC/DC轉換、LVDS與LVTTL相互轉換單元;(2)系統控制接口單元;(3)圖像處理單元;(4)其他單元。功能單元(1)完成系統電源及LVDS數字差分視頻到LVTTL數字視頻的轉換;系統控制單元(2)包含兩路串行接口和數據交換郵箱，完成信息交換;功能單元(3)是系統的核心部分，它實現對圖像的處理及保證精度的要求;單元(4)主要是系統電磁兼容性方面的設計及數據存儲單元。

　　圖像處理模塊完成對數字視頻信號的流水處理，全部工作流程在DSP的控制下用FPGA器件實現視場中心的校正、旋轉、精度的計算、實時圖像插值等，最后,經過消像旋處理的數字視頻流，再由DC/DC與差分轉換模塊中的LVDS Driver部分傳送給終端顯示。其中，紅外熱像儀控制電路設置兩路RS422串行通信口，通過串行口與熱像儀和圖像處理板交換數據信息。數據交換由熱像儀控制電路發起，每100ms通過RS422串行通信口1向熱像儀發送一次控制指令，直到收到熱像儀的接收響應回碼。紅外熱像儀控制電路板收到熱像儀的接收回碼后將該回碼通過RS422串行通信口2轉發給圖像處理板。按照這些控制命令的內容，圖像處理板便根據這些命令完成字符疊加，供觀瞄顯示屏上顯示。

　　系統設計

　　在數字信號處理技術中，DSP+FPGA是目前比較通用的方式。通用DSP對系統進行管理，并協同功能強大的FPGA完成圖像算法，實現設計功能要求。

　　消像旋是一種常用的的數字圖像處理技術，傳統的消像旋都是在二維平面中進行的，由于旋轉后圖像像素點坐標不再是整數，故旋轉后必須對像素點灰度進行二維插值運算，由于其運算過程復雜，運算量也大，尤其是當對旋轉后的圖像質量要求較高時，需要采用高階數的插值運算，如3階、4階等，則運算量更大。因此單純采用軟件實現，其運算時間過長，實時性差，無法滿足高速圖像旋轉的要求，更不用說在視頻條件下使用。

　　● 觀瞄顯示界面設計

　　觀瞄顯示界面如圖2所示。通過圖文混合技術，可以在顯示界面上很方便地產生電子分劃，形式靈活可變且精度高，可以容易實現不改動光學系統而完成零位校準、對比度亮度調整、動態變形消隱等任務。觀瞄區域是一個圓形，圓形以外至屏幕邊緣則是固定灰度的背景，用于疊加圖文信息。屏幕左上是命令菜單，顯示當前執行的命令，右上是控制參數，具體顯示控制字符。在屏幕左下，是系統的狀態信息，右下則是調試命令，平時不顯示，只在系統進入自身調試狀態時才顯示。

?

　　圖2 觀瞄顯示界面

　　● FPGA設計

　　系統中，F(xiàn)PGA主要完成對視頻圖像的旋轉算法實現、圖文混合、邏輯控制和部分I/O操作等工作。正是基于這樣的考慮，選用了Altera公司的StratixII系列中的EP2S30F484I4芯片。StratixII FPGA放棄了傳統的查找表(LUT)結構，使用一種創新的自適應邏輯模塊(ALM)作為FPGA的基本結構單元。與第一代Stratix相比，StratixII FPGA的邏輯密度是前者的2倍，速度也快了50%。EP2S30F484I4有13552個自適應邏輯模塊(ALM)，33 880等效邏輯單元(LE)，片上RAM為1369728bit，還有12個鎖相環(PLL)。

　　FPGA控制單元是在QuartusII 5.0環境下開發的，消像旋處理是軟件設計的關鍵。數字視頻由紅外熱像儀輸出，格式為差分輸出。包括如下信號：V_CLK(14.5MHz)，V_LE(行有效)、V_FE(場有效)、V_EOF(奇偶場標志)、V_SYN(復合同步)、V_D[7..0](8bit數據)。該數字視頻經過消像旋處理后仍按原格式輸出。圖像分辨率為(768×576)像素/幀。

　　由于旋轉后圖像像素點坐標不再是整數，故旋轉后必須對像素點灰度進行插值運算。但是如果采用高階數的插值運算，其運算過程復雜，運算量也大。通過對系統顯示要求和方位解算器精度的綜合估算，本系統進行了8倍硬件插值，在像素的水平方向進行2倍插值，垂直方向上進行4倍插值。為了保證插值和圖像顯示的連續，本系統利用8片IS61LV12048(1024K×8bit的高速SRAM)芯片作場存儲器(奇場和偶場)來交替地存儲經過旋轉處理后的數字圖像數據。用于奇(偶)場操作的四片SRAM的20位地址線和寫(WE)、讀(OE)是一樣的，只有各自的8位數據線和片選則是獨立的。在一行像素全部傳送到以后，和上一行像素的插值工作，還有行內插值就實時的完成了。

　　FPGA的基準時鐘為來自DSP輸出的32MHz時鐘，經過片內數字時鐘網絡(PLL)，可以得到系統所需要的多種時鐘。

　　圖文混合主要是控制觀瞄系統顯示屏的顯示內容與相應的位置。利用EP2S30F484的內部RAM配置了許多獨立的小RAM塊，DSP根據不同的控制命令向這些RAM塊寫入不同的顯示內容。FPGA再根據顯示位置的分布，以記數的方式在屏幕上控制顯示內容輸出，達到圖文混合。

　　由于StratixII FPGA使用SRAM來存儲配置數據，而SRAM存儲器在掉電后數據會丟失，因此每次StratixII FPAG上電時，必須下載一次配置數據。選擇正確、合適的配置方案是利用FPGA進行設計的一個重要環節。Altera公司的FPGA共有多種配置方案，其中FPP、AS、PS、PPA和JTAG 配置方案適用于Stratix II系列FPGA。本設計采用了一種Advanced configuration Combine的配置方案。因?yàn)樵谙到y(tǒng)研發階段，考慮到要頻繁地向FPGA寫入設計文件，和EP2S30F484直接相連的標準JTAG必不可少，ByteMasterMV下載線一端接PC的并口，另一端與板上引出的JTAG底座連接。存儲配置數據并完成自動配置的是EPCS16，它是Altera專為StratixII設計的增強型配置器件。當設計完成后，利用ByteMasterMV下載線直接將QuartusII輸出的配置信息直接寫入增強型配置器件中，以后在獨立工作狀態下，系統一上電啟動，就開始了AS(FAST)方式的自動配置。

　　使用JTAG配置電路時，主要用到4個必需的管腳：TDI、TDO、TMS和TCK及一個可選的管腳TRST。在電路板上，要根據JTAG 標準的要求，引出2×5的JTAG底座。要注意的是，TMS和TDI管腳必須接1kΩ的上拉電阻。

　　QuartusII 5.0中一個非常實用的工具是軟邏輯分析儀，它通過標準JTAG的方式就提供給用戶可視化的在線分析能力。只要把ByteMasterMV電纜連接在EP2S30F484的JTAG頭上，添加邏輯分析文件，在里面定義好要觀察的信號，觸發信號、方式，時鐘，采樣深度等參數，編譯完成后從JTAG下載到FPGA內部，就可以運行，并實時的獲得圖形化的分析結果。
