隨著計算機和信息技術的飛躍發展，使具有快速和高精度處理能力的DSP出現并廣泛應用。本文設計了一種通過DSP實現對運動相機控制的系統，可以使常規方式無法進行的拍攝工作變得輕松，并能達到理想效果。實現了相機快速到達指定位置，進行5點拍攝，并確保拍攝到的圖像不失真。

　　1 系統原理

　　基于DSP的運動相機控制系統框圖如圖1所示。

　　圖1 基于DSP的運動相機控制系統框圖

　　DSP在GPIO的驅動下將輸入的指令進行處理，經過光電耦合和功率放大后，驅動步進電機工作，步進電機和相機機架上的齒輪結構連接，控制相機完成5點拍攝工作。

　　運動相機的控制原理如圖2所示。運動相機控制系統需要完成相機在某個時刻快速運動到指定位置1點，立即停止，對準目標拍照并保證圖像清晰，然后以同樣標準在位置2點、位置3點、位置4點、位置5點拍照，再按原路快速返回到位置1點，等待下一個拍攝周期的到來。

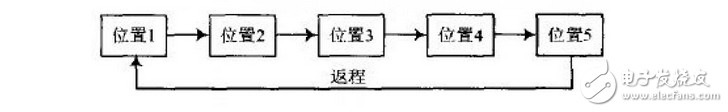

　　圖2 運動相機控制原理

　　2 系統硬件設計

　　在運動相機控制系統中，需要控制相機做“重復啟?！边\動，即在某些時刻要求相機快速運動，在特定時刻迅速停止，并能保證停止時相機靜止不動，確保拍攝到的圖像不失真。因此要求所選電機應易于啟?？刂频耐瑫r，還要具有鎖定能力。本系統采用運動控制系統中廣泛應用的步進電機作為執行元件。

　　步 進電機是根據組合電磁鐵的理論設計的，是一種將有效電脈沖信號轉變?yōu)橄鄳慕俏灰苹蛑本€位移的開環控制元件。步進電機通過專用的電源把電脈沖信號按一定順 序供給定子各相控制繞組，在氣隙中產生類似于旋轉磁場的脈沖磁場，使每給步進電機加一個脈沖信號，步進電機就移動一步。步進電機的轉速、停止的位置只取決 于輸入脈沖信號的頻率和脈沖個數，不需要反饋信息和A/D轉換，能夠直接將數字脈沖信號轉化為可控角位移。步進電機只有周期性的誤差而無累積誤差、可以在 相當寬的范圍內平滑調速、具有一定的自鎖能力和易于啟?？刂频忍攸c，非常適合運動相機控制系統。步進電機的控制系統如圖3所示。當步進電機和負載已經確定 之后，整個驅動系統的性能就完全取決于驅動電源和控制方法，步進電機驅動器由脈沖信號、信號分配、功率放大器幾部分組成。脈沖分配方式采用軟件脈沖分配，采用軟件進行脈沖分配不用改變硬件線路，只需修改軟件程序就能完成控制方案修改，不僅降低了成本，還提高了可靠性。

　　圖3 步進電機控制系統框圖

　　根 據電機所帶負載相機的動力學要求、控制相機掃拍過程中電機運動規律和相機曝光時間的關系，選擇使用ASM46AK-H100 的諧波減速步進電機。ASM46AK—H100步進電機減速比為1：100，最高分辨率設定為0.36（°）/脈沖，轉矩為5 N·m，最大轉矩為11 N·m，電源輸入電流為1.7 A，電源輸入電壓DC 24 V，最大輸入脈沖頻率為250 kHz（脈沖占空比50 時），速度/位置控制指令是脈沖序列輸入，容許速度范圍為0～24 r/min，能滿足CCD的要求。在過載保護、過壓保護、速度差異常保護、速度過快、EPROM 數據錯誤、傳感器異常、系統異常等保護功能工作時，輸出警報信號，電動機自然停止。

　　步進電機驅動器選擇配套的ASD18A- K驅動器，ASD18A-K驅動器提供控制用電源、轉速控制脈沖、運動方向控制脈沖、A相脈沖輸出、B相脈沖輸出、定時、警報、分辨率轉換和電流切換等電 氣接口。ASD18A-K驅動器可以通過功能轉換開關調節分辨率、脈沖輸入方式、電流大小，轉速大小等，合理選擇參數可以抑制低速運行時的振動，使啟動時 的動作更為平穩。

　　DSP選擇高性價比且性能優異的數字信號處理器TMS320LF2407，集成了A/D、PWM 發生器、光電編碼器、接口電路等片內外設。具有豐富的片上資源，544 BDARAM，2 KB SARAM，32 KB FLASH，2個事件管理器（每個均包含2個16位的通用定時器、8個PWM 通道、3個捕獲單元）用于產生驅動電機的PWM 波形，16通道10位，轉換時間為500 ns的ADC模塊實現模擬控制量的A/D轉換、豐富的外部存儲器接口（192K×16 b：64 KB 的程序存儲器，64 KB 的數據存儲器、64 KB I/O實現DSP與鍵盤及液晶顯示光電耦合器起隔離和電壓轉換的作用）、看門狗模塊、CAN、SCI、多個GPIO、5個外部中斷、PLL等。非常高的運 算性能，最高可達40 MIPS，指令周期25 ns。具有豐富的開發資源，JTAG、CCS、完備的技術文檔支持、144 pin LQFP封裝。TMS320LF2407的I/O 輸出是3.3 V 的CMOS電平，采用245緩沖器轉換成TTL電平后驅動步進電機驅動器ASD18A-K，ASD18A-K完成細分、環形分配和功率驅動 。

　　3 系統軟件設計

　　控制系統程序由主程序、子程序和中斷子程序組成，主程序完成系統初始化及各變量的初始化，子程序完成各控制面板的掃描，中斷子程序?qū)崿F(xiàn)控制面板上各參數設定的功能 。相機控制流程圖如圖4所示。

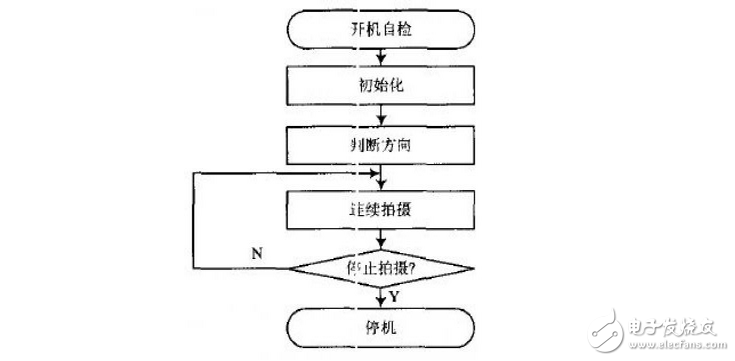

　　圖4 相機控制流程圖

　　由 于TMS320LF2407通過I/O 口和驅動器連接，需要對接口初始化定義，IOPC5被配置為基本功能方式；PWM3 IOPB2，IOPB5被配置為通用I/O 方式；IOPC5被配置為通用I/O方式；在步進電機驅動程序設計中，充分運用TMS320LF2407控制器的事件管理模塊。在 TMS32OLF2407中各有一個16位比較寄存器CMPRx（x=4、 5、6），每個比較寄存器各有兩個比較PWM 輸出引腳，產生3路PWM 輸出信號，控制電機轉速（位置），其輸出引腳極性將由控制寄存器（ACTR）的控制位來決定，根據需要選擇高電平或低電平作為開通信號。在PWM 后號調制中需要周期一定的載波，這時用到了定時器3，它以內部CPU 時鐘作為輸人，工作于連續增/減計數模式下，產生PWM 脈沖輸出，產生的脈沖為一個環形可變脈沖，這時由T3PR定時周期下溢和上溢時產生中斷，刷新周期值，進行PWM 調整。

　　4 結語

　　本 文使用數字信號處理器TMS320LF2407通過驅動步進電機驅動器ASD18A-K，和嵌入式DSP控制程序來驅動ASM46AK-H100的諧波減 速步進電機以實現對運動相機的控制，通過實驗室模擬實驗、現場實際操作和數據測試，該控制系統的設計達到了預期的要求。
