ADI時鐘抖動衰減器優化JESD204B串行接口功能

　　中國，北京—Analog Devices， Inc.，全球領先的高性能信號處理解決方案供應商，最近推出一款高性能時鐘抖動衰減器HMC7044，其支持JESD204B串行接口標準，適用于連接基站設計中的高速數據轉換器和現場可編程門陣列（FPGA）。JESD204B接口專門針對高數據速率系統設計需求而開發，3.2 GHz HMC7044時鐘抖動衰減器內置可以支持和增強該接口標準特性的獨特功能。HMC7044提供50 fs抖動性能，可改善高速數據轉換器的信噪比和動態范圍。該器件提供14路低噪聲且可配置的輸出，可以靈活地與許多不同的器件接口。HMC7044還具有各種時鐘管理和分配特性，使得基站設計人員利用單個器件就能構建完整的時鐘設計。

　　基站應用中有許多串行JESD204B數據轉換器通道需要將其數據幀與FPGA對齊。HMC7044時鐘抖動衰減器可在數據轉換器系統中產生源同步且可調的樣本和幀對齊（SYSREF）時鐘，使JESD204B系統設計得以簡化。該器件具有兩個鎖相環（PLL）和重疊的片內壓控振蕩器（VCO）。第一PLL將一個低噪聲、本地壓控時鐘振蕩器（VCXO）鎖定至噪聲相對較高的參考，而第二PLL將VCXO信號倍頻至VCO頻率，僅增加非常小的噪聲。對于蜂窩基礎設施JESD204B時鐘產生、無線基礎設施、數據轉換器時鐘、微波基帶卡和其它高速通信應用，HMC7044架構可提供出色的頻率產生性能，相位噪聲和積分抖動均很低。

　　HMC7044時鐘抖動衰減器主要特性

　　支持JEDEC JESD204B

　　超低均方根抖動：50 fs（12 KHz至20 MHz，典型值）

　　噪底：-162 dBc/Hz （245.76 MHz）

　　低相位噪聲：《-142 dBc/Hz（800 kHz至983.04 MHz輸出頻率）

　　PLL2提供多達14路差分器件時鐘

　　支持最高5 GHz的外部VCO輸入

　　片內穩壓器提供出色的PSRR

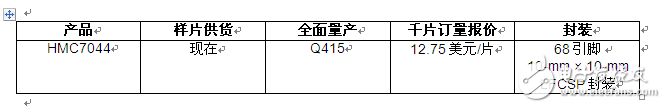

　　報價與供貨

　　關于ADI公司

　　Analog Devices， Inc.（簡稱ADI）始終致力于設計與制造先進的半導體產品和優秀解決方案，憑借杰出的傳感、測量和連接技術，搭建連接真實世界和數字世界的智能化橋梁，從而幫助客戶重新認識周圍的世界。
