為了更好地滿足高速發展的 3G 和 4G 市場需求，TI 為 TCI6616 開發了眾多新的加速器。

　　傳輸碼片率協處理器 (TAC)

　　TAC 能為多達 256 個下行鏈路 WCDMA 用戶執行傳輸碼片率擴展運算。該加速器可將符號率處理的數據作為輸入，然后再將芯片擴展序列輸出到基站的各個天線輸出端。

　　TAC 能夠執行下列運算：

　　符號調制

　　開環分集處理，其中包括空間時間傳輸分集 (STTD) 和時間交換傳輸分集 (TSTD)

　　8

　　閉環處理，其中包括閉環分集、用于 HSDPA 的 MIMO、下行鏈路功率控制、上行鏈路功率控制、隨機訪問采集指示傳輸、E-DCH 相對授權和混合 ARQ 指示傳輸

　　各個通道的增益應用

　　支持壓縮模式

　　擴展和加擾

　　功耗測量

　 ? ? 媒體流失調和延遲

　　波束成型

　　媒體流匯總

　　TCA 支持所有 WCDMA 下行鏈路通道：

　　P-SCH：主同步通道

　　 S-SCH：次同步通道

　　P-CPICH：主通用導頻通道

　　S-CPICH：次通用導頻通道

　 ? ? P-CCPCH：主通用控制物理通道

　　PICH：傳呼指示器通道

　　 AICH：采集指示器通道

　　HS-SCCh：高速共享控制通道

　　HS-PDSCH：高速物理下行鏈路共享通道

　　E-AGCH：E-DCH 絕對授權通道

　　E-RGCH：E-DCH 相對授權通道

　　E-HICH：E-DCH 混合 ARQ 指示器通道

　　MICH：MBMS 指示器通道

　　DPCH：專用物理通道

　　 F-DPCH：部分專用物理通道

　　如 RNC 和 Node-B 之間的 NBAP(Node-B 應用部分)協議所示，TAC 可實現靈活的通道配置和重配置。

　　接收加速器協處理器 (RAC) RAC 能為多達 256 個 WCDMA 用戶執行上行鏈路碼片率解擴運算。其包含基于矢量的高靈活性可配置關聯引擎，能夠支持大量的同步關聯。

　　RAC 支持下列模式的運算：

　　FD：用于生成原始符號的徑解擴

　　FT：用于執行 EOL(過早、按時、延遲)測量的徑跟蹤

　　FPE：用于執行徑干擾關聯的徑功耗估算

　　9

　　 PM：在天線上執行脈沖響應曲線以進行徑探測的路徑監控器

　　PD：在簽名上執行脈沖響應曲線以進行前導碼檢測

　　SPE：執行寬帶媒體流功耗測算的媒體流功耗估算功能

　　下面是 RAC 支持的上行鏈路物理通道：

　　 DPCCH：專用物理控制通道

　　DPDCH：專用物理數據通道

　　HS-DPCCH：高速專用物理控制通道

　　 E-DPCCH：增強型專用物理控制通道

　　 E-DPDCH：增強型專用物理數據通道

　　PRACH：物理隨機訪問通道

　　Turbo 解碼器 3 (TCP3d)

　　Turbo 解碼器 3 協處理器 (TCP3d) 是前代 Turbo 解碼器 2 的改進版本。TCP3d 可支持 WCDMA、TD-SCDMA、LTE 和 WiMAX，是一種在上行鏈路處理中對 Turbo 代碼進行解碼的可配置外設。TCP3d 的輸入是系統位和校驗位的軟決策，而輸出既可為軟決策，也可為硬決策。為了最大限度地減少與使用該協處理器相關的開銷，TCP3d 可生成 Turbo 交錯表，并能在除執行解碼之外還支持基于代碼模塊的 CRC 計算。其結果是 TCP3d 的開銷比 TCP2 低 7 倍。TCP3d 在 TCI6616 上的吞吐量在 6 次迭代后為 389Mbps。

　　Turbo 編碼器 (TCP3e)

　　Turbo 編碼器協處理器3 (TCP3e) 是用于 Turbo 代碼編碼的協處理器，可支持 WCDMA、TD-SCDMA、LTE 和 WiMAX。輸入 TCP3e 的是信息位，輸出的則是編碼后的系統位和校驗位。它支持基于代碼模塊的 CRC、turbo 編碼和 turbo 交錯表生成，最大吞吐能力為 643Mbps。

　　快速傅立葉轉換協處理器 (FFTC)

　　快速傅立葉轉換協處理器 (FFTC) 可實施用于 LTE 和 WiMAX 的 FFT/iFFT 和 DFT/iDFT。多內核導航器 (Multicore Navigator) 使數據能夠直接在協處理器端進行輸入和輸出路由，并傳輸?shù)?I/O。此外，其還能執行周期性的前綴移除和插入以及頻率轉換，從而進一步降低 DSP 上的處理負載。FFTC 的吞吐能力為每秒 12.72 億個副載波。

　　10

　　圖 4 - TCI6616 方框圖

?

　　全面集成 —— TCI6616

　　圖 4 顯示了 TCI6616 的方框圖。

　　TCI6616 具有創新型 KeyStone 架構、增強型 C66x 內核并新增了 LTE 和 WCDMA 協處理器，能夠?yàn)闊o(wú)線基站應用實現較其他 SoC 高 5 倍的性能提升。

　　TCI6618 AccelerationPacs

　　TCI6618 為 TCI6616 增添了加速特性，可將 LTE 性能翻番。由于 TCI6618 能夠與 TCI6616 實現引腳兼容，因而 OEM 廠商可通過選擇系統適用的器件輕松靈活地進行平臺優化。

　　由于 LTE 系統能夠處理比 3G 系統高得多的數據速率，因而加速測重于對比特率的處理。

　　比特率協處理器

　　比特率協處理器 (BCP) 是一種多標準的協處理器，其能夠大幅減輕 DSP 的所有比特率處理任務，從而使信號鏈的位處理部分無需占用任何 DSP 周期。它能夠顯著簡化了軟件設計，并能實現極低的系統時延。BCP 可執行以下功能：

　　調制/解調

　　交錯/解交錯

　　速率匹配/解速率匹配

　　11

　　? 加擾/解擾

　　? LTE 的 PUCCH 解碼

　　? Turbo 和卷積編碼

　　? CRC 連接和校驗

　　BCP 不僅能夠針對 MIMO 均衡實現 turbo 干擾消除，而且還實現了高性能PUCCH format 2 解碼。當 LTE 達到最大下行鏈路 2.2 Gbps 的吞吐量、上行鏈路 1.1 Gbps 的吞吐量時，BCP 可減輕大約 15 GHz 的DSP MIPS。對于 WCDMA 而言，最大下行鏈路吞吐量可達 800 Mbps，最大上行鏈路吞吐量達 400 Mbps。

?

　　圖 5 - BCP 體系架構

　　在 BCP 內部，數據可通過一個內部交換結構從一個子模塊流入另一個子模塊。分組 DMA 流量管理器可通過 128 位的 BCP 導航器或直接 I/O 接口將流量從 BCP 進行輸入與輸出路由。BCP 以分組為單位進行數據處理，并能同時處理不同的標準。當將任務請求發送至 BCP 時，該任務首先被置入 BCP 導航器隊列中。BCP 調度程序依據任務優先級選擇需要處理的任務。接著，由子模塊處理該任務。最后，可將 BCP 結果寫入緩沖器，并將描述符置入完整的隊列上有待進一步處理。因?yàn)闃O少需要軟件的介入，因此對 DSP 的周期需求顯著減少，同時 LTE 處理時延也會大幅降低。

　　我們?cè)诖藢⒔榻B另一種可簡化 DSP 處理需求的方法，通過諸如連續或并行干擾消除(SIC 或 PIC)等高級接收機技術來提升接收機的 MIMO 性能。這些算法需要功能強大的比特率協處理器才能高效地實現。解碼算法的迭代特征要求對數據進行多次解碼、處理、重新編碼和解碼，這對一般普通的系統而言可謂巨大的計算負擔，但對于 TCI6618 卻能輕松處理。

　　采用 TI 多標準基站 SoC 實現性能、效率與差異化的全面提升 2011 年 2 月

　　12

　　Turbo PIC/SIC 的性能改進意義重大。例如，在 2x2 MIMO 方案中，一個調制為 QPSK 的典型的城域信道中，turbo PIC/SIC 能產生超過 3 dB 的信噪比 (SNR) 性能增益，從而與一般的接收機方法相比可提升高達 40% 的頻譜利用率。這不僅對運營商的意義重大，同時也是 TCI6618 與其他產品的重要差別點。

　　圖 6 顯示了 Turbo 干擾消除的數據流。BCP 和 FFTC 可從反饋路徑分擔絕大多數的 Turbo 均衡周期。

?

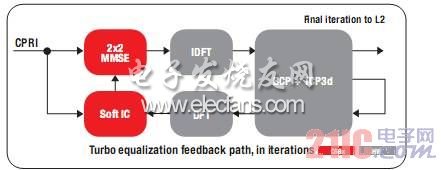

　　圖 6 - Turbo 干擾消除數據流

　　控制信道解碼器

　　作為 LTE 物理上行鏈路控制信道，PUCCH 可承載上行鏈路的控制信息，例如調度請求、確認、重傳請求、信道狀態信息以及信道質量指示 (CQI) 等信息。信道信息解碼會消耗很大的處理資源。(見圖 3)

　　PUCCH CQI 通過 Reed Muller (20, A) 模塊代碼進行編碼。各種不同類型的算法均可對此信息進行解碼。一種非常實用的基于 MRC 的算法可在軟件內實施，但其性能不高。BCP 針對 PUCCH format 2、2a、2b 實現了高級的聯合信道均衡和解碼算法。這與其他更為基礎性的算法相比，可實現更高的性能。圖 7 顯示了分別采用 TCI6488 和 TCI6618 的實施周期比較。在該例中，我們對帶 5 個資源模塊的系統進行了仿真，每個系統均有 12 個 UE，并且使用 Reed Muller (20, 13) 進行編碼。在具備雙天線的情況下，對于從 DSP 內核上的軟件到硬件加速器的傳輸處理中，BCP 承擔了 98% 的總 PUCCH format 2 處理量。

　　與典型算法相比，使用聯合檢測算法能將信噪比 (SNR) 性能提高 1 到 3 分貝。這種增強的性能不僅將顯著改進鏈路預算，而且還能減少 UE 的干擾，并提高下行頻譜利用率，從而提高整個 LTE 系統的性能，以為移動用戶帶來更精彩的體驗。

　　全面集成 —— TCI6618

　　除了 BCP 協處理器無與倫比的性能外，TCI6618 還添加了額外的 FFTC 和TCP3d 協處理器，能夠?qū)崿F(xiàn) SoC 功能的完美平衡。因此，在 6 個迭代中，F(xiàn)FTC 的總吞吐量為 1,908 Mbps，TCP3d 的總吞吐量則為 582 Mbps。與 TCI6616 相比，TCI6618 憑借均衡 CPU 內核和協處理器 將 LTE 的能力提升了 2 倍以上。TCI6618 通過 2x2 MIMO 天線配置且利用高級接收機算法，可以支持兩個 20MHz 的 LTE區，下行吞吐量總計可達 300Mbps，而上行吞吐量總計則可達 150Mbps。

　　13

　　圖 7 - TCI6618 可實現高級 PUCCH 接收機

?

　　圖 8 顯示了 TCI6618 的方框圖：
