電機在各種工業、汽車和商業領域應用廣泛。電機由驅動器控制，驅動器通過改變輸入功率來控制其轉矩、速度和位置。高性能電機驅動器可以提高效率，實現更快速、更精確的控制。高級電機控制系統集控制算法、工業網絡和用戶接口于一體，因此需要更多處理能力來實時執行所有任務。現代電機控制系統通常利用多芯片架構來實現：數字信號處理器（DSP）執行電機控制算法，FPGA 實現高速I/O 和網絡協議，微處理器處理執行控制。

　　隨著片上系統（SoC）的出現，例如集CPU 的靈活性與FPGA 的處理能力于一體的Xilinx? Zynq All Programmable SoC，設計人員終于能夠?qū)㈦姍C(jī)控制功能和其他處理任務納入單個器件中?？刂扑惴?、網絡和其他處理密集型任務被分流到可編程邏輯，而管理控制、系統監控與診斷、用戶接口以及調試則由處理單元處理?？删幊踢壿嬁梢园鄠€(gè)并行工作的控制內核，以實現多軸機器或多重控制系統。由于在單芯片上實現了完整的控制器，因此硬件設計可以更簡單、更可靠、更便宜。

　　近年來，在MathWorks Simulink等軟件建模與仿真工具的推動下，基于模型的設計已發展成為完整的設計流程——從模型創建到實現2。基于模型的設計改變了工程師和科學家的工作方式，把設計任務從實驗室和現場轉移到桌面?，F(xiàn)在，包括工廠和控制器在內的整個系統都可以建模，工程師可以先調整好控制器的行為，再將其部署到現場。這樣就能降低受損風險，加速系統集成，減少對設備供貨的依賴。一旦完成控制模型，Simulink環境便可將其自動轉換為由控制系統運行的C和HDL代碼，節省時間并避免人工編程錯誤。將系統模型鏈接到快速原型開發環境可進一步降低風險，因?yàn)楹笳咴试S觀察控制器在實際條件下會如何運作。

　　一個可實現更高電機控制性能的完整開發環境利用Xilinx ZynqSoC實現控制器，MathWorks Simulink用于進行基于模型的設計和自動生成代碼，ADI公司的智能驅動器套件用于快速開發驅動系統原型。

Xilinx FPGA與SoC電機控制解決方案

　　高級電機控制系統必須全面執行控制、通信和用戶接口任務，每種任務都有不同的處理帶寬要求和實時約束。為了實現這樣的控制系統，所選的硬件平臺必須魯棒且可擴展，以便為將來的系統改進和擴張創造條件。Zynq All Programmable SoC集高性能處理系統與可編程邏輯于一體，滿足上述要求（如圖1 所示）。這種組合可提供出色的并行處理能力、實時性能、快速計算和靈活的連接。該SoC集成了兩個Xilinx模數轉換器（XADC），用于監控系統或外部模擬傳感器。

　　圖1. Xilinx Zynq SoC功能框圖

　　Zynq包括一個雙核ARM Cortex-A9處理器、一個NEON協處理器和多個用于加速軟件執行的浮點擴展單元。處理系統處理管理控制、運動控制、系統管理、用戶接口和遠程維護等任務，這些功能非常適合通過軟件實現。為了發揮系統的能力，可以采用嵌入式Linux或?qū)崟r(shí)操作系統?？梢允褂米越o自足的處理器，而無需配置可編程邏輯。這樣，軟件開發人員編寫代碼與硬件工程師設計FPGA結構可以同時進行。

　　在可編程邏輯方面，該器件擁有多達444，000個邏輯單元和2200個DSP Slice，可提供巨大的處理帶寬。FPGA結構可擴展，因而用戶的選擇范圍很廣——從包含28，000個邏輯單元的小型器件到支持最具挑戰性的信號處理應用的高端器件。5個AMBA-4 AXI高速互連將可編程邏輯緊密地耦合到處理系統，提供相當于3000以上引腳的有效帶寬?？删幊踢壿嬤m合執行時間關鍵的處理密集型任務，如實時工業以太網協議等，而且它支持多個控制內核并行工作，以實現多軸機器或多重控制系統。

　　基于Xilinx All Programmable SoC的解決方案和平臺滿足當今復雜控制算法（如磁場定向控制FOC）和復雜調制方案（如Xilinx和Qdesys設計的再生脈沖頻率調制器3）所提出的關鍵時序和性能要求。

　　利用MathWorks Simulink實現基于模型的設計

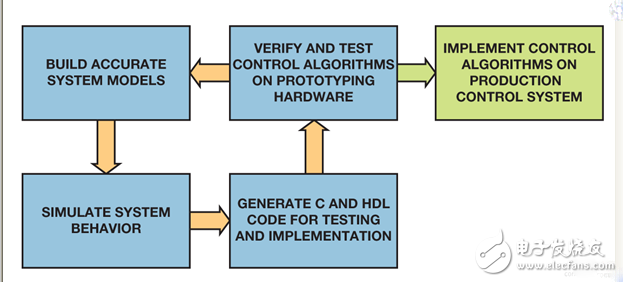

　　Simulink是一種支持多域仿真和基于模型設計的框圖環境，非常適合對包括控制算法和工廠模型的系統進行仿真。為了實現精確定位等目的，電機控制算法會調節速度、轉矩和其他參數。利用仿真評估控制算法可以有效地確定電機控制設計是否合適，判斷其合適后再進行昂貴的硬件測試，從而減少算法開發的時間和成本。圖2給出了設計電機控制算法的有效工作流程：

　　構建精確的控制器和工廠模型，常常是根據電機、驅動電子、傳感器和負載的資源庫

　　對系統行為進行仿真以驗證控制器的表現是否符合預期

　　產生C代碼和HDL進行實時測試和實施

　　利用原型硬件測試控制算法

　　在原型硬件上進行仿真和測試后，如果控制系統證明令人滿意，則將控制器部署到最終生產系統上

　　圖2.電機控制算法設計的工作流程

　　MathWorks 產品包括Control System Toolbox?、SimPowerSystems?和Simscape?，提供工業標準算法和應用程序以對線性控制系統進行系統化分析、設計和調諧，此外還有元件庫和分析工具，用于對機械、電氣、液壓和其他物理領域的各種系統進行建模和仿真。利用這些工具可以創建高保真的工廠和控制器模型，進而驗證控制系統的行為和性能，成功之后方移交實際實施。該仿真環境是驗證極端功能情形和工作狀況的理想場所，確保控制器已為這些狀況做好準備，并且其實際操作對設備和工作人員都將是安全的。

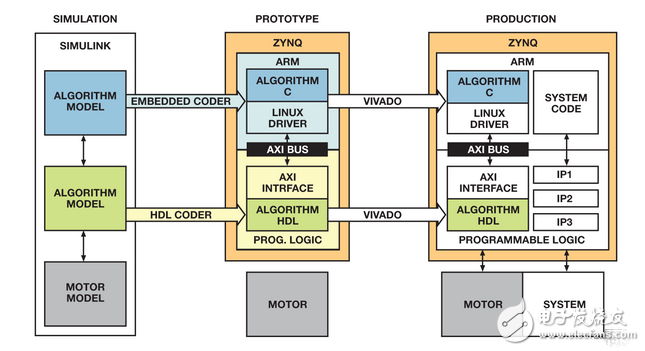

　　一旦控制系統在仿真環境中完成了全面驗證，就可以利用嵌入式轉碼器和HDL轉碼工具將其轉換為C代碼和HDL，并部署到原型硬件上進行測試，然后部署到最終生產系統上。此時要指定定點和時序行為等軟硬件實施要求。自動生成代碼有助于縮短從概念到實際系統實現所需的時間，消除編程錯誤，確保實際結果與模型相符。圖3給出了在Simulink中進行電機控制器建模并將其轉移到最終生產系統所需的實際步驟。

　　圖3.從仿真到生產的過程

　　第一步是在Simulink中對控制器和工廠進行建模和仿真。在這一階段，控制器算法被劃分為在軟件中實現的模塊和在可編程邏輯中實現的模塊。劃分和仿真完成后，利用嵌入式轉碼器和HDL轉碼器將控制器模型轉換為C 代碼和HDL。基于Zynq的原型系統驗證控制算法的性能，并且?guī)椭M(jìn)一步調諧控制器模型，然后轉移到生產階段。在生產階段，將自動生成的C代碼和HDL 集成到復雜的生產系統框架中。此工作流程確?？刂扑惴ㄔ谶_(dá)到生產階段之前經過全面驗證和測試，使得系統魯棒性具有高可信度。
