四、Symbol與I/O說明

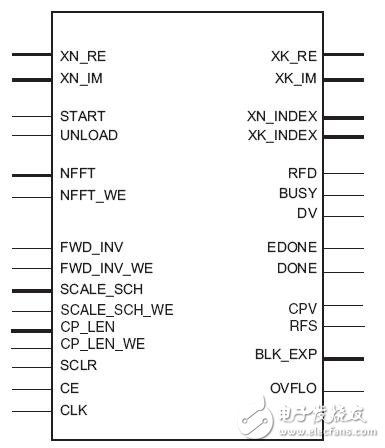

FFI IP的輸入輸出信號如下圖示：

左邊為FFT IP的輸入信號，右邊為FFT IP的輸出信號。
具體的引腳說明如下：
1．XN_RE: 輸入信號,輸入數據總線的實部，以2的補碼形式輸入，位寬8~24比特。
2．XN_IM: 輸入信號,輸入數據總線的虛部，以2的補碼形式輸入，位寬8~24比特。
3．START：輸入信號,FFT開始信號，高有效。此信號變高后，開始數據裝載與計算。
4．UNLOAD：輸入信號,對于Burst I/O結構，此信號將開始輸出處理的結果，對于流水線結構和比特逆序輸出的情況，此信號是不必要的。
5．NFFT：輸入信號,實時配置應用時用來改變變換長度（即點數）。
6．NFFT_WE: 輸入信號, NFFT端口的使能信號，高有效。
7．FWD_INV：輸入信號,用來指明是計算正變換還是反變換，F(xiàn)WD_INV =1為FFT變換，F(xiàn)WD_INV =0為IFFT變換。
8．FWD_INV_WE：輸入信號, FWD_INV端口的使能信號，高有效。
9．SCALE_SCH：輸入信號,在IP核設計中,如果選擇了在計算過程中進行中間數據的縮減時此信號才有用,輸入位寬為2 x NFFT(基2結構和基2 Lite結構)或2 x ceil(NFFT/2) (基4結構和流水線結構), 其中NFFT為變換長度用二進制表示時的寬度。
10．SCALE_SCH_WE：輸入信號, SCALE_SCH端口的使能信號，高有效。
11．CP_LEN: 輸入信號, Cyclic prefix length, 大小為0~（變換長度-1），在cyclic prefix insertion有效時才有用。
12．CP_LEN_WE：輸入信號, CP_LEN端口的使能信號，高有效。
13．SCLR：輸入信號,可選的異步復位信號，高有效。
14．CE：輸入信號,可選的時鐘使能信號，高有效。
15．CLK：輸入時鐘。
16．XK_RE：輸出信號,輸出數據總線的實部，以2的補碼形式輸出, SCALE_SCH_WE有效時，輸出位寬等于輸入,否則輸出位寬等于輸入位寬+NFFT+1，其中NFFT為變換長度用二進制表示時的寬度。
17．XK_IM：輸出信號,輸出數據總線的虛部，以2的補碼形式輸出, SCALE_SCH_WE有效時，輸出位寬等于輸入,否則輸出位寬等于輸入位寬+NFFT+1，其中NFFT為變換長度用二進制表示時的寬度。
18．XN_INDEX：輸出信號,輸入信號的下標。位寬等于變換長度用二進制表示時的寬度。
19．XK_INDEX：輸出信號,輸出信號的下標。位寬等于變換長度用二進制表示時的寬度。
20．RFD：輸出數據有效信號,高有效。
21．BUSY：狀態忙指示信號, 正在進行轉換時輸出高電平。
22．DV：數據有效指示信號，當輸出端口存在有效數據時輸出高電平。
23．EDONE：提前的DONE信號，高有效，在DONE信號變高前的一個時鐘變高。
24．DONE：完成信號，高有效，在FFT完成后變高一個時鐘，
25：CPV：Cyclic prefix有效信號，高有效。在cyclic prefix insertion有效時才有用。
25：RFS：已經準備號信號，高有效，當RFS變高后才可以開始接收START信號，在cyclic prefix insertion和流水線結構中才有用。
26．BLK_EXP：輸出信號，在塊浮點結構中指出每塊數據的縮放率。
27．OVFLO：輸出信號，算法溢出指示，在數據輸出時，如果該幀有溢出發生，則此信號變高。
上面簡單介紹了FFT IP的輸入輸出信號，大家在定制該IP時可以參考一下。詳細說明在定制IP時點幫助按鈕可以查看。

?
