摘要: 基于Xilinx Zynq7000系列FPGA，搭建了速度等級在100 Msps的高速信號采集處理平臺。平臺包含了高速信號采集、高速數據存儲以及數字信號處理，在成本、采樣速度、數據量、數據處理、穩定性以及可擴展性上都能滿足嵌入式高速信號采集處理的需求。詳細地介紹了平臺的設計、搭建以及后續拓展。

引言
隨著技術的發展，在檢測系統，特別是實時檢測系統中，嵌入式高速信號采集處理系統的應用越來越廣泛，相對PC采集處理系統更加輕便靈活。

在高速信號采集及處理系統中，需要解決高速應用、高速緩存、大數據存儲、高速處理以及通信這幾項問題。

在嵌入式平臺上，一般采用高速A/D轉換器及DDR搭建高速采集與存儲模塊，對處理器有比較高的要求：一是速度上要滿足A/D轉換器采樣速率，在100 Msps的采樣速度下，往往只有FPGA或高檔的DSP能滿足要求；二是對于DDR的控制比較繁雜，這對于大部分處理器而言將耗去不少的資源；三是高速數據處理需要使用ARM或DSP作為計算核心，采用FPGA則要面對算法對Verilog/VHDL語言移植的問題。

因此，市面上更多的采用FPGA+ARM/DSP處理器架構，但其在成本、通信設計和擴展性上都不盡如人意。而Xilinx公司推出的Zynq7000系列FPGA集成了兩個CortexA9 MPCore 處理器，打破了傳統的FPGA+ARM/DSP核架構，提供了單CPU、多處理核的新型解決方案。

1平臺設計

1.1Xilinx Zynq7000系列FPGA
Xilinx Zynq7000系列FPGA，繼承了兩個1 GHz 的ARM CortexA9內核，打破了傳統的FPGA+ARM/DSP的架構，使用單片F(xiàn)PGA就能很好地完成工作。FPGA和ARM通過高達100 Gbps的內部高速總線通信，比FPGA+ARM/DSP外部通信的架構更加迅速而且更加可靠。

Zynq7000系列FPGA帶有DDR控制器硬核，支持1 GB多種數據位的地址寬度，在ARM（PS）端有64位的數據通道，最高支持1 066 MT/s的速度,其在速度、穩定性和泛用性上都非常優秀，特別適用于做系統的高速存儲。

1.2MicroZed評估板
MicroZed評估板是Xilinx公司基于Zynq7000系列FPGA的開發評估板，其基本特征如下。
① 采用Xilinx Zynq7010CLG400 FPGA其存儲容量如下：256M×32位（1 GB）DDR3，128M QSPI Flash和4 GB MicroSD卡。
② 接口配置如下，具有：Xilinx JTAG編程器，可同時對邏輯部分（PL）和ARM部分（PS）進行編成與仿真，10/100/1000M以太網接口，USB2.0接口，microSD 卡讀寫器和USB2.0UART全速串口驅動。

可以說MicroZed評估版包含了高速數據采樣處理系統中的采集控制器、高速數據存儲以及數據處理器，后面將使用MicroZed評估版對平臺進行搭建。

1.3平臺整體構架

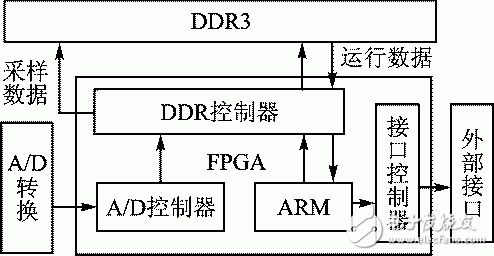

在MicroZed平臺上構建高速信號采樣處理平臺，其處理平臺整體架構如圖1所示。

?

圖1 高速信號采樣的處理平臺整體架構

高速數據通過A/D轉換器采樣，經過FPGA送到DDR實現高速緩存，ARM從DDR獲取數據、進行處理，并對外部接口進行控制與通信。

2平臺搭建

2.1高速采樣
高速采樣部分選用Analog Devices公司的A/D芯片AD9214系列，其基本特征如下：
◆ 10位65/80/105 Msps三種速度等級;
◆ 信噪比為57 dB @39 MHz模擬輸入；
◆ 300 MHz模擬帶寬；
◆ 3.3 V單電源供電，模擬輸入最大為2Vpp；
◆ 數字輸入與時鐘輸入TTL/CMOS兼容；
◆ 功耗小于285 mW@105 Msps。

AD9214速度與精度能廣泛地滿足高速信號的采樣要求，其TTL/CMOS兼容的電平模式與MicroZed評估板能無縫結合，控制簡單。市面上同等級的A/D芯片往往采用BGA或者帶背部金屬盤（PAD）的封裝，但AD9214采用的是常用的雙側引腳扁平封裝(SOP)封裝，這將為中小規模的研發節省巨大的焊接成本。

圖2 為AD9214驅動原理圖，信號采樣有兩種方式可選：一是采用ADT11射頻隔離器進行隔離驅動，二是采用AD8138單端轉差分運放對A/D芯片進行驅動，時鐘線和數據線可與MicroZed直接相連。由于信號頻率相對較高，在布線時需主要考慮信號完整性，數據線和時鐘線盡量走等長。

2.2高速存儲
MicroZed評估板上使用兩片Micron公司的DDR3內存MT41K256M16HA -125:E，形成了256M×32位寬的存儲結構。

width="600">

?

圖2 AD9214驅動原理圖
