?。常玻础∫壕翑?shù)據流生成模塊
本設計中選用的液晶屏型號為ＮＥＣ公司的ＮＬ６４４８－ＢＣ２０－２０［３］，接口為ＬＶＴＴＬ 數字ＲＧＢ接口，包括Ｒ、Ｇ、Ｂ（每色為６ｂｉｔ）、ＨＳ、ＶＳ、ＤＥ、ＣＬＫ等信號。
該液晶屏有兩種時序模式，固定時序模式和ＤＥ信號模式。固定時序模式下，液晶屏有效數據起始點是以ＨＳ、ＶＳ邊沿為參考的固定數值，而ＤＥ信號模式下，有效數據范圍是以ＤＥ信號為參考的。本設計中選擇了ＤＥ模式，每行中ＤＥ為高電平的第一個周期對應第一個有效數據。

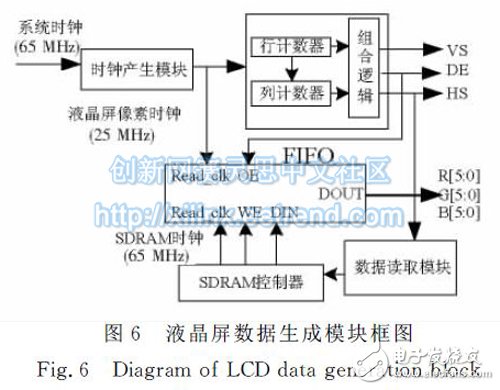

液晶屏數據生成設計框圖如圖６所示。該模塊采用ＤＣＭ 生成２５ＭＨｚ像素時鐘，并采用兩個計數器（行計數器和列計數器）生成ＤＥ信號［４－５］，根據液晶屏?xí)r序要求，每行總共８００個時鐘，有效像素點為６４０個時鐘；每列總共５２５行，有效數據區域為４８０行。在ＦＰＧＡ設計中，行計數器在像素時鐘下計數，從０計數到７９９后，輸出ＨＳ脈
沖，同時計數值回到０重新進行下一輪的計數；列計數器以ＨＳ信號脈沖為計數條件，從０計數到５２４行后，輸出ＶＳ脈沖，同時計數值回到０。
將行計數值定義為ｈ＿ｃｎｔ，列計數值定義為ｖ＿ｃｎｔ，數據有效信號ＤＥ設計為：
數據讀取模塊根據ＨＳ信號從ＳＤＲＡＭ 存儲器中讀取一行有效數據到ＦＩＦＯ中，并采用ＤＥ信號作為ＦＩＦＯ的讀使能信號，將ＦＩＦＯ中的數據取出，生成１８ｂｉｔ?。遥牵?a target="_blank">數字信號送給液晶屏ＴＣＯＮ板，驅動液晶屏輸出顯示畫面。
３．２．５?。樱模遥粒?控制器
采用的ＳＤＲＡＭ 容量為３２Ｍ×３２ｂｉｔ，設計的工作頻率為６５ ＭＨｚ，ＳＤＲＡＭ 中劃分為多個區域：顯示頁面區、繪制操作頁面區、字庫區、圖片區等。
?。樱模遥粒?器件在進行讀寫操作時，需要先激活一行，然后在該行內，針對某個列地址進讀／寫操作，操作完畢后，需要進行預充電以關閉該行，同時，ＳＤＲＡＭ 需要定期地進行刷新以保持其內部數據穩定不丟失。用ＦＰＧＡ 實現的ＳＤＲＡＭ控制器就是為了實現提供一個便于上層讀寫訪問的簡單接口。
?。常玻丁。疲蹋粒樱瓤刂破?/p>
采用的ＦＬＡＳＨ容量為１６Ｍ×１６ｂｉｔ的ＮＯＲ ＦＬＡＳＨ。ＦＬＡＳＨ 主要用于存儲字庫和圖片，內部數據可通過液晶顯示模塊數據通信口進行下載。
?。疲蹋粒樱?接口為異步接口，在進行讀操作時，其時序相對簡單，類似于ＲＯＭ。而在進行寫操作時則相對復雜，在寫ＦＬＡＳＨ 之前，先確認扇區為空，如果不為空，則需要先擦除。
?。常玻贰〈鎯χ俨闷?/p>

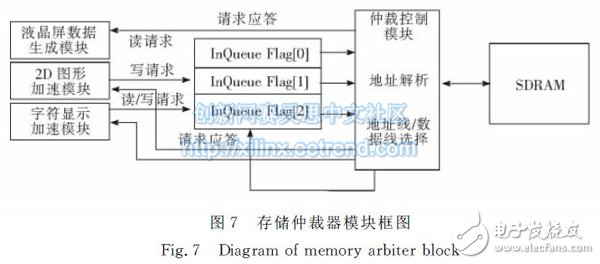

存儲仲裁器模塊結構如圖７所示，在同一時間，ＳＤＲＡＭ 只能為其中一個模塊提供數據讀或?qū)懖僮鳌Ｔ撃K的設計是為了解決多模塊同時訪問ＳＤＲＡＭ 或ＦＬＡＳＨ 時的優先級控制，以及提供排隊訪問的機制。該模塊中采用了標志位Ｉｎ－ＱｕｅｕｅＦｌａｇ［２∶０］來分別記錄各模塊的狀態請求，并分別給出應答信號，以控制其對于ＳＤＲＡＭ的讀寫訪問。
在ＦＰＧＡ設計中，由于液晶屏數據生成模塊對數據的及時性要求最高，給予其最高的優先級，在ＳＤＲＡＭ接口空閑的情況下，優先處理ＩｎＱｕｅｕｅ－Ｆｌａｇ［０］＝１的請求，處理完畢后，ＩｎＱｕｅｕｅＦｌａｇ［０］清０。如果ＩｎＱｕｅｕｅＦｌａｇ［０］＝０，則檢查ＩｎＱｕｅｕｅ－ｌａｇ［１］是否為１，依次直至所有標志位為０。
?。础?yōu)化系統性能的幾點設計
?。矗薄〔捎秒p圖層、多頁面的設計
顯示屏在顯示時，具有前景和背景兩個圖層。在繪圖過程中，可進行切換［６］。
該顯示模塊在設計時，存儲區中開辟了１０個操作頁面和顯示頁面。正常使用情況下，在后臺頁面進行繪圖操作，繪制完成后，將顯示頁面切換至該頁面。這樣可避免因繪圖操作對內存數據更新而引起的顯示不流暢感。
