４．２?。玻担渡{(diào)色板設計

　　液晶屏有144種顏色，但對于圖形顯示屏而言，實際應用中并不需要這么多種色彩，２５６色已經可以滿足應用要求。在ＦＰＧＡ 內部，使用ＢｌｏｃｋＲＡＭ 建立了一個２５６色的調色板，每種色號對應一個ＲＧＢ顏色值。

　　如果每個像素都存儲ＲＧＢ值，則每像素需要１８位。而采用２５６色，每個像素點的顏色只需要用８位來表示，由此可見，采用２５６色調色板的設計可以減小一半以上的內存帶寬需求。

　?。矗场【彺嬖O(shè)計

　　在進行繪圖和字符、圖片等顯示操作時，每次寫入ＳＤＲＡＭ 內存的數據，不是立即寫入的。而是先將要操作的ＳＤＲＡＭ 地址及其數據暫存在ｂｕｆｆｅｒ中，由專門的模塊負責將其寫入ＳＤＲＡＭ中。這樣的設計有兩個好處，一是減少了對存儲器的頻繁讀寫，存儲器讀寫效率提高；另一方面，繪圖模塊無需等待數據寫入，便可繼續進行繪圖操作，大大提高了繪圖效率，從而提升了整個顯示模塊的性能。

　　４．４　高效率的ＳＤＲＡＭ 控制器

　　用ＦＰＧＡ 實現的ＳＤＲＡＭ 控制器［７－８］，其核心是控制好ＳＤＲＡＭ 讀寫命令給出的時機，并定時刷新ＳＤＲＡＭ，同時提供方便的用戶接口給其他模塊使用。

　　另外，由于ＳＤＲＡＭ 的特性，進行單字節操作時，其效率很低。經過分析，在６５ＭＨｚ時鐘下，寫入１個字節，至少需要８?jìng)€(gè)時鐘周期，包括激活命令、寫命令、預充電命令以及等待時間，效率只有１２．５％。

　　本設計中使用Ｂｕｒｓｔ操作，在Ｆｕｌｌｐａｇｅ操作時，其讀寫效率會大大提高，接近９７％。

　?。矗怠。疲蹋粒樱葦?shù)據校驗機制

　　為了保證存儲在ＦＬＡＳＨ區域中數據的完整性，系統在每次啟動時，會發送相關的自檢命令檢查ＦＬＡＳＨ 數據的完整性，并將自檢信息顯示在液晶屏上，以保證字庫、圖片數據的正確性。

　?。怠》抡婕皽y(cè)試結果

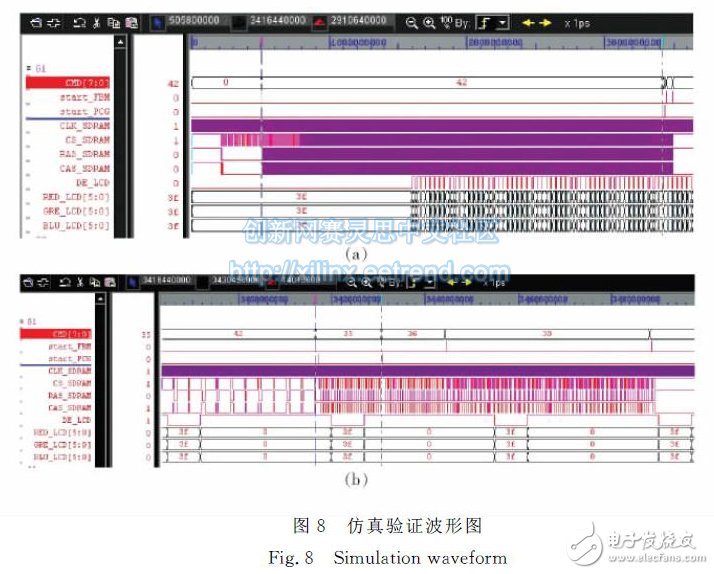

　　采用ＭｏｄｅｌＳｉｍ６．２ｇ對本設計進行了功能和時序仿真，仿真了屏幕擦除、畫線、畫圓和字符顯示等指令的性能情況。如圖８中（ａ）、（ｂ）圖所示，圖中，ｃｍｄ信號為指令（詳見表１），ｓｔａｒｔ＿ＦＢＭ、ｓｔａｒｔ＿ＰＣＧ是指令操作時的起始信號，圖中還給出了ＳＤＲＡＭ 信號線。從圖中可以看到，ｃｍｄ信號從０ｘ００變到０ｘ４２表明開始進行擦除操作，由０ｘ４２切換到０ｘ３５表明擦除操作結束，開始執行畫線命令?？梢钥吹皆谄聊徊脸僮鬟^(guò)程中ＳＤＲＡＭ 信號線ＣＳ、ＲＡＳ、ＣＡＳ上信號不斷變化，此時ＳＤＲＡＭ 執行寫操作。

　　仿真結果表明，在６５ＭＨｚ時鐘頻率下，典型操作時間為：擦除整屏（６４０×４８０）耗時為２?。梗保埃鼎蹋?；畫一條長度為１００的斜線段，耗時為１４．０μｓ；繪制一個直徑為１０的圓，耗時為１３．６μｓ；顯示一個１６×１６大小的點陣漢字，耗時為４４．１μｓ。

　　本設計實現的液晶顯示模塊在典型應用情況下，每秒約有２５０條繪圖命令，包含了屏幕擦除及大量畫線及字符串顯示操作。經仿真測試，在該使用情況下，ＳＤＲＡＭ 讀寫占用率約為２１％。

　　在ＲＳ４２２數據總線滿負荷情況下，每秒最大接收１０ｋ字節數據，最多為５ｋ個漢字顯示，估算ＳＤＲＡＭ 讀寫占用率約為３０％，資源利用仍有足夠的余量。

　　由此可見，采用本設計的液晶顯示模塊在典型工況和數據總線滿負荷情況下，均有足夠的余量能夠高效地完成上位機發送的作圖命令，不會造成顯示遲滯。

　　該液晶顯示模塊已應用于飛行器儀表顯示系統中，并成功完成了飛行任務。

　?。丁〗Y(jié)　　論

　　采用基于ＦＰＧＡ 圖形和字符加速的液晶顯示模塊，可以較好地滿足航空航天領域中高可靠性儀表顯示設備中低性能微處理器作為主機，而液晶顯示模塊作為顯示終端的應用需求，減輕了處理器及顯示控制軟件的復雜度。當然，本設計的部分性能指標還有待提高，為了適應高分辨率、大尺寸ＴＦＴ液晶屏的要求，需要提高ＦＰＧＡ 運行頻率，同時采用ＤＤＲ／ＤＤＲ２ＳＤＲＡＭ 等高速存儲器件。
