?FPGA模塊化設計 - 基于FPGA的LZW算法在雷達回波信號壓縮中的應用

FPGA具有運行速率快，邏輯資源豐富，片內RAM資源豐富，通用性好等特點。用FPGA實現LZW算法需要解決以下幾個關鍵問題[5-6]：(1)字典的生成。通常采用FPGA片內存儲單元生成RAM；(2)字典的維護與更新：在壓縮過程中，對于一個新的字符串要在對字典進行查找后，根據字典中是否已經存在來決定是否更新字典，這一過程必須利用FPGA片內邏輯單元完成，因而過于復雜的字典需要耗費大量邏輯單元，不宜采用FPGA模塊化設計；(3)壓縮編碼流的處理：由于壓縮算法改變了原始數據的編碼格式，需要在壓縮過程中添加一些標識符，使得在解壓縮過程中能夠完全還原原始數據。并且在壓縮編碼輸出數據時，需要根據存儲器件或傳輸總線的數據位寬度進行重新編碼。

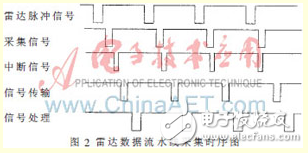

在雷達信號的采集系統中，信號采集與處理的控制時序是保證數據正確傳輸?shù)年P(guān)鍵。大多數雷達數據的信號處理都采用流水線的數據處理方式，如圖2所示。

多頻連續波雷達數據實時壓縮算法設計[圖]

雷達數據通過采集系統的高速A/D采集進入到存儲模塊時需要向控制器件發出中斷信號，再將數據寫入到存儲器中等待信號處理模塊對雷達數據進行分析、壓縮處理[7]。這種發出中斷信號的流水線采集方式由于受到采集數據周期長的限制，不利于數據的實時壓縮，必然導致數據總線實時傳輸速率的降低，不能滿足待采集信號量日益增大的要求。

為節約FPGA的I/O引腳，縮小系統體積，本文所設計的采集系統首先將高速ADC轉換后的16bit數字量分高8bit和低8bit寫入FPGA內的數據緩存模塊，時序控制模塊完成將緩存數據依次送入LZW算法模塊及各模塊之間的時序控制操作，壓縮后的數據再經過數據寬度轉化模塊寫入到系統總線。

由于本系統需要大量的片內的Block RAM構成數據緩存模塊和字典存儲模塊，因此采用Xilinx公司的Virtex-E系列的XCV400E，該器件具有豐富的RAM資源，共有40個Block RAM，每個Block RAM存儲容量為4096bit。Block RAM可以用作FPGA片上和片外緩沖的FIFO，高速并行訪問的緩沖存儲器和總線寬度轉換器等。設計選用的是雙口RAM，每個端口都有獨立的控制信號，并且每個端口的數據總線寬度可以獨立配置。在本文設計的采集系統中數據緩存模塊及數據寬度轉換模塊選用雙口RAM，對于字典存儲模塊選用單口RAM構成。FPGA片內集成功能模塊如圖3所示。

多頻連續波雷達數據實時壓縮算法設計[圖]

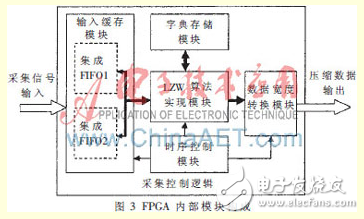

由圖3可知，F(xiàn)PGA主控邏輯內部主要有以下四個模塊。

(1)輸入緩存模塊：該模塊由FPGA片內集成的2個高速FIFO構成，數據采用循環寫入方式，最大限度地實現數據的實時處理。
(2)時序控制模塊：完成對數據緩存模塊的讀寫操作和為其他模塊提供時序控制信號。
(3)壓縮算法實現模塊：實現字典的初始化，字符串查找、判斷、更新，輸入數據流的編碼，輸出代碼生成等功能；
(4)字典存儲模塊：用于存放字典數據信息。

在字典存儲模塊中選用20片Block RAM并聯構成20bit數據寬度、4K深度的字典存儲區。每個存儲區存放20bit寬度字符，包含兩部分：頭部為12bit的前綴字符P，尾部為8bit的當前字符S。輸出為12bit編碼。

(5)數據寬度轉換模塊：將壓縮后的12bit編碼數據轉換為與系統背板總線對應的16bit數據寬度。

設計中采用把4個雙口RAM并行連接構成16bit數據寬度、1K深度的高速FIFO。壓縮后的12bit輸出碼流經過數據寬度轉換模塊組合成16bit數據寫入系統總線。

3.3 LZW算法工作流程

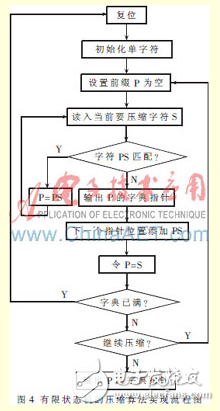

本文所設計的采集系統借鑒了流水線采集方式狀態機實現簡單的優點，算法采用VHDL語言實現有限狀態機，壓縮算法流程如圖4所示。

多頻連續波雷達數據實時壓縮算法設計[圖]

狀態機首先完成初始化過程，物理地址000H～0FFH分別存放對應的0～255。初始化完成后，狀態機進入壓縮編碼循環，讀入當前字符，若該字符與字典中的某個字符匹配，再讀入下一字符；若不匹配，把該字符加入到當前字符串中，輸出前綴的字典指針到輸出碼流。反復執行該過程，直到編碼結束。

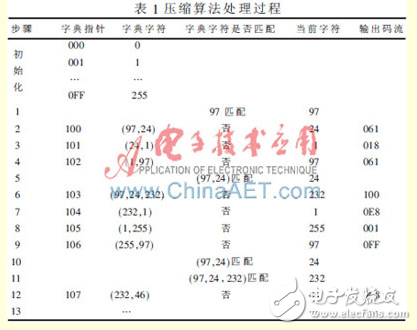

以字符串流97，24，1，97，24，232，1，255，97，24，232，46……為例，表1給出LZW壓縮算法的處理過程。輸出碼流為061，018，061，100，0E8，001，0FF，0E8……，其中字典指針及輸出碼流均以16進制表示。

多頻連續波雷達數據實時壓縮算法設計[圖]

3.4 測試結果分析
