2.7 FIFO模式

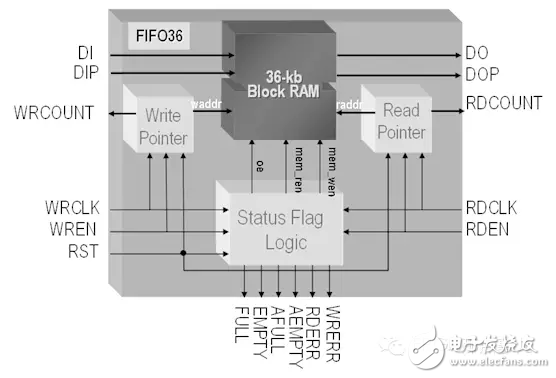

在7系列中還包括專用邏輯，每個BlockRAM轉換成專用的FIFO。這樣的結構的最大好處在于可以不占用CLB資源，可以直接利用硅片里面專用單元，可以直接轉化RAM為FIFO使用, 而且從性能上講也比消耗邏輯資源的FIFO性能要好一點。XILINX 7系列中的FIFO是支持同步和異步讀寫操作，不需要時鐘和數據之間有一個相位的便宜?？招盘枺瑵M信號，和可以編程的空滿信號都可以被用作控制FIFO的信號，從而可以實現不同的功能。同步FIFO可以消除異步FIFO的固有的不確定性。它有一個first-word-fall-through的選項，在空模式下，它可以使第一個數據能夠立馬從輸出口可以讀取到。

FIFO像BlockRAM一樣可以提供各種不同的配置模式，當BlockRAM被分為兩個18Kb的時候，它也可以使用BlockRAM的一部分。需要注意的是FIFO對應BlockRAM的端口A，寫端口對應著BlockRAM的端口B。也BlockRAM一樣可以級聯出更大的存儲空間，可以配置成64Kb

FIFO支持使用異步時鐘，它能夠支持標準和first-word-fall-through模式。這在生成FIFO的屬性里面可以選擇使用，GUI默認的模式是同步模式。同步模式只能支持標準模式，無法支持first-word-fall-through模式。這種模式?jīng)]有信號的一個相互交互使用，就可以獲得一個非常低的延時。

至于選用什么模式，是用戶根據自己需求來完成的，有一點需要進一步強調一下，無論用戶需用什么模式，都不會額外占用資源。

關于時鐘的對應關系，也就啰嗦一句：讀取從FIFO數據是同步的RDCLK的上升沿；寫入數據到FIFO是同步的WRCLK的上升沿。

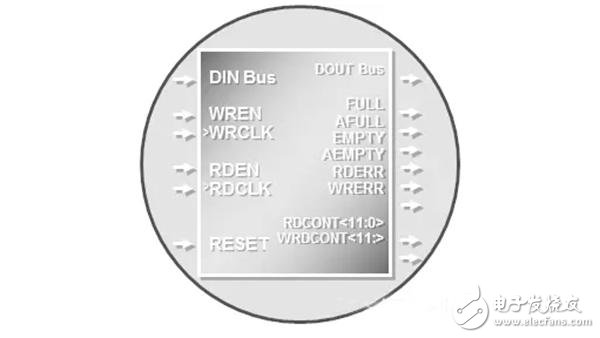

FIFO核同時可以產生大量的標志，當用戶使用 GUI界面進行例化的時候，這個都是可以用戶來選擇使用什么信號，不使用什么信號。同樣地，這些標志不要求任何額外的邏輯。最常用的信號有FULL，ALMOST_FULL，EMPTY，ALMOST_EMPTY 4個信號，F(xiàn)ULL，ALMOST_FULL的同步時鐘是寫時鐘，EMPTY，ALMOST_EMPTY的時鐘是讀時鐘。

當嘗試對一個滿的FIFO進行寫操作的時候，F(xiàn)IFO還提供WRERR信號來聲明出錯，當嘗試對一個滿的FIFO進行讀操作的時候，F(xiàn)IFO還提供RDERR信號來聲明出錯。RDCOUNT和WRCOUNT是當前指針指到底層BlockRAM地址（它倆分別對應在RDCLK和WRCLK。）。

在同步模式下，ALMOST_EMPTY 可以編程的數值為1到FIFO深度減2的之間。在異步模式中，ALMOST_EMPTY在標準模式可以編程的數值范圍為5至深度減6，在FWFT模式下可以編程的數值范圍為6到深度減6。在同步模式下，ALMOST_FULL 可以編程的數值為1到FIFO深度減2的之間。在異步模式中，ALMOST_FULL在標準模式可以編程的數值范圍為4至深度減7之間，在FWFT模式下可以編程的數值范圍為4到深度減8之間。

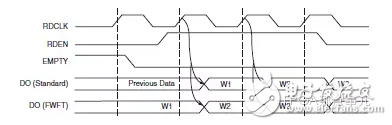

最后對FIFO的兩種模式在做一個簡單的說明：
在標準模式下，數據的第一個字必須積極從FIFO讀出。當空信號無效時，有讀使能才可以讀數據。在first-word-fall-through模式下，只要數據被推入FIFO中那么數據立即出現在讀端口。
