1 引言

　　晶片直接鍵合技術就是把兩片鏡面拋光晶片經表面清洗和活化處理,在室溫下直接貼合,再經過退火處理增加結合強度而成為一個整體的技術。本文主要討論以晶片的紅外透射原理為基礎，利用圖像處理技術，克服以往測試方法中高成本和技術復雜等缺點，實現以硅-硅直接鍵合為例，設計和搭建了紅外檢測裝置及相關的軟件模塊，并同硅片鍵合裝置結合，實現快速有效的在線鍵合工藝監控和晶片鍵合質量的初步評估。

　　2 紅外檢測原理

　　光波的近紅外部分(波長約0.75～1.5 μm)可以透過晶片，不同的晶片對紅外光的透射率不同。晶片可以透過的紅外光的最小波長如表1所示。

?

　　如果在兩塊晶片的鍵合界面處存在未鍵合區域，就會使光線出現兩次反射而形成相干光，經CCD拍攝，在圖片上會出現干涉條紋。如果未鍵合區域面積較大且間隙高度不大，則會出現很多較大的干涉條紋。如果未鍵合區域很小，則紅外圖片上將出現較小的牛頓環;當鍵合界面處間隙較大時，紅外光幾乎無法透過，在圖片上的對應位置將只能出現黑色圖案。因此，根據鍵合片的紅外透射圖像，就可以成功檢測到鍵合晶片的缺陷狀態及分布等。但是，如果光的單色性不好，或者未鍵合區域的表面不是很規則的時候，也無法觀測到牛頓環，此時只能在圖片上觀測到明暗對比的圖案[5] 。

　　3 系統的設計

　　3.1 光源和CCD的選擇

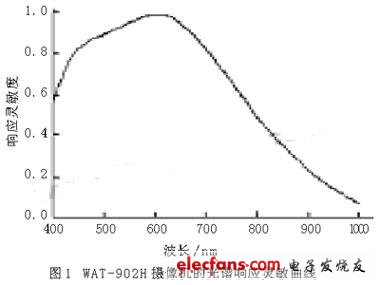

　　獲得的圖像質量直接影響圖像處理程序的復雜度和檢測結果。如果采用的光源單色性越好，越接近平行光，則圖片的干涉條紋更清晰，質量更好。然而單色激光器或者平行光源體積大，而紅外測試系統的一大特點就是結構簡單、緊湊，而提供窄波段的照明價格比較昂貴，且不易控制，因此選用普通的白熾燈作為光源。為了得到較好的紅外圖片，在鏡頭的上方放置一塊雙面鏡面拋光的硅片，從而過濾掉可見光對圖片的影響。同時，選用超低照度黑白攝像機WAT-902H，它的光譜響應靈敏曲線如圖1所示。而紅外線波長為750 nm～1000μm，這樣我們采用普通的光源就可以獲得窄波段的紅外圖像。另外，由于該相機對紅外波段的響應靈敏度不高，可以通過增加光強來克服，從而獲得清晰的紅外干涉圖像，為后續的圖像分析和處理做準備。

?

　　3.2 系統的組成

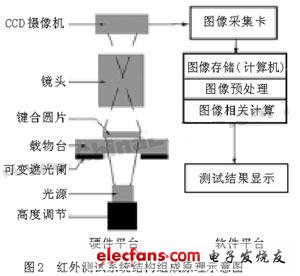

　　該測試系統的結構組成如圖2所示，由光源調節裝置、光源、可變遮光光闌、測試臺、放大鏡頭、黑白CCD攝像機、數據采集卡和計算機組成。

?

　　光源和CCD分別安裝在測試樣品的兩邊，相向安裝。光源的高度可調，這是為了適應測試不同晶片的要求，從而獲得最清晰的紅外圖片?？勺児怅@放在鍵合片的下方，中間孔徑在Φ1.8～50 mm任意可調，它控制照射到鍵合片上光斑的大小，一般調節可變光闌的內孔徑同鍵合片大小，也可以調節到比鍵合片小，以檢測鍵合片的局部特征?？勺児怅@優化光源的同時，簡化了紅外圖片的背景，使得鍵合片以外的圖像為單一黑色，降低了圖像處理的復雜度，簡化了系統軟件。

　　光源通過可變光闌照射到鍵合片，光線透過鍵合片，通過鏡頭，在攝像機上成像，從而獲得鍵合片的紅外圖像，通過數據采集卡送入計算機，經過圖像處理程序的處理，顯示測試結果。

　　3.3 系統軟件模塊

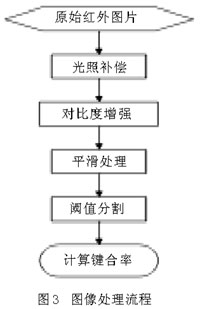

　　該儀器硬件測試部分與PC機相連，所獲得的圖片直接存放在PC機中，可以利用軟件對圖片進行處理，獲得所需要的信息，同時提供圖片顯示和測試結果顯示等功能。而使用一般通用的辦公軟件處理圖片，如Photoshop等,需要理解鍵合的專業技術人員的參與，人為參與的因素過多，也將直接影響測試結果，且處理起來也很不方便。因此，我們利用Visual C++開發相應的軟件模塊，無需專業人員操作，可以方便快捷地處理圖片，快速獲取所需要的信息。目前主要處理模塊流程如圖3所示。

?
