LCD鑒定真?zhèn)蔚膸讞l小妙招：

　　● 選液晶，遠沒有你想的那么簡單

　　經過近幾年的飛速發展，液晶顯示器雖然還談不上普及二個字，但越來越多的人選購液晶也是不可忽視的事實。然而，選購液晶顯示器卻有著許多學問，因?yàn)樘幪幊錆M陷阱，一不小心，消費者的利益就會受到侵害。

　　可能對于保點、售后這些選購基本常識您早已了如指掌，但是，在我們走訪賣場以及對產品進行評測的時候發現，還有一些難以察覺，但又切實存在的“陷阱”不斷給消費者制造著麻煩，這些陷阱也完全可以在購買產品之前就將之避免。為此，我們特地通過這篇文章，為您揭露四個鮮為人知的選購陷阱，希望能為您的選購工作掃清一些障礙。

　　● 保無亮點，只是奸商的文字游戲

　　隨著時間的推移，LCD被越來越多的人所熟知，因此LCD先天不可避免的壞點問題被越來越多的消費者所重視，可以說提及壞點許多消費者就會有一種“聞風喪膽”的感覺，甚至有一部分消費者堅決抵制有壞點的LCD，畢竟誰都不想花的錢被壞點給“玷污”。

　　隨著液晶面板生產商技術的不斷成熟和改進，液晶面板出現壞點的機率已經得到很好的控制，或者可以說想買到一臺沒有壞點的LCD已經不再那么困難。為了增加產品的市場競爭力，不少品牌打出了“保無亮點”的招牌，這一招吸引了無數消費者的關注。但是可能您有所不知，這里的“保無亮點”多少有些文字游戲的味道。因?yàn)椤傲咙c(diǎn)”只是壞點的一種，壞點應該包含“亮點”和“暗點”兩種，因此一臺宣稱“保無亮點”的LCD，它并不代表著就“沒有壞點”，而有些奸商恰恰就鉆了這個空子。

　　我們?cè)谧咴L市場時經常遇到，有些消費者看到“保無亮點”感覺心里很踏實，加上品牌不錯，價格也算合適，于是就出手掏錢，但有些時候總會有些意外。消費者要購買LCD首先會咨詢商家，一般說來商家會明確表示“保點”（注意：商家不說“保無亮點”，直接說“保點”），并且表示要先交錢才能開箱，理由是開箱之后東西就不好賣了（筆者認為這是合理的，畢竟誰也不愿意買到一臺被動過手腳的產品）。在這種情況下，消費者交了錢，就會出現三種不同結果：開了箱LCD確實沒有任何壞點，那么恭喜你；開了箱LCD有亮點，二話不說給你換；開了箱LCD有暗點，商家就會表示不能換，理由很簡單——廠家只表示“保無亮點”，除了亮點之外，其余壞點都不管，想必這樣的結果并不是大家愿意看到的，也是大家最不能接受的。

　　● 尺寸超過20英寸，均不保點

　　另外還必須注意的是，20英寸以上的LCD均不享受“保無亮點”待遇，換句話說，只有尺寸小于19英寸的LCD才有“保無亮點”的待遇。因此，如果消費者購買20英寸以上的大尺寸LCD并且希望保點的話，那么就需要和商家事先說好，不可盲目相信商家，因?yàn)槌霈F(xiàn)問題，商家首先想到的是自己的利益。

　　我們認為最好的方法是，事先咨詢商家，商家明確表示保無壞點的話，那么就算出現問題也有商量的余地。如果事先沒有說好，出現壞點的話，無論你說什么，商家都不會妥協，因?yàn)?0英寸以上的大尺寸LCD本來就是不保點的。也許到時候商家會說“保點也可以，加200元”之類的話，那就比較理虧了，而如果商家為了拋貨，加錢也不愿意更換的話，那么后果只有消費者自己承擔了。

　　綜上所述，壞點問題表面上人人都懂，但因?yàn)閴狞c(diǎn)問題吃虧的消費者絕對不是少數，畢竟買的沒有賣的精。作為消費者，我們要合法保護自己的權益和利益，近期要購買LCD的消費者務必牢記，牢記。接下來，我們要說的問題是“暗斑”，同樣是一個不可忽視的問題……

　　● 暗斑，藏得再深也要揪出來

　　暗斑是什么？這個概念可能很多消費者都不甚了解。實際上，暗斑相比亮點和壞點要更為隱蔽，但它對使用所帶來的影響卻要比壞點要大的多。有時候在一些顯示器上，會出現一些不是很大的斑塊，暗班小的有黃豆那么大，大的可能有一個大拇指那么大，與亮點和暗點不同，暗班只是局部顏色稍微變深，從正面觀看時并不容易被發現，只有從側面觀看時才能發現。

　　暗斑形成的主要原因是因?yàn)橥饬﹂L(zhǎng)時間擠壓造成的，而我們認為很有可能是在運輸環節中，因?yàn)樘幚聿划?dāng)導致暗斑的出現。一臺存在暗斑的LCD，通常正面比較難發現，側面看相對比較明顯一些（就當作測試可視角度吧）。我們建議大家購買LCD時候不要單純正視著顯示器找壞點，應該從多個角度查看屏幕表面，并將屏幕設置為白色，如果此時發現有暗斑問題，那么這臺LCD堅決不能購買。

　　● 切記，務必在購買之前自己檢查

　　記得一次在市場中采集行情的時候，我們發現有一消費者帶著LCD找商家更換，理由是發現有暗斑，商家打開包裝檢驗出畫面上確實出現了暗斑問題，但他們也理直氣壯的表示：“當時你檢查的時候沒有這些問題，而且你已經拿走了，我們不能給你換”，才買了兩天的LCD就出現問題，消費者當然不愿意，結果和商家爭執了半天，最終也只能無功而返。

　　話說回來也是，LCD都拿走了，出現暗斑是機器本身的問題還是消費者自身原因造成的已經很難說清楚了，商家自然不會愿意去承受這份麻煩，消費者也只能接受“啞巴吃黃連，有苦說不出”的后果。因此，即便暗斑出現的機率非常低，但絕對是不可忽視的。

　　● 畫面閃爍的LCD千萬要小心

　　如果說CRT畫面會閃爍的話，那么LCD畫面也會閃爍那就有些難以理解了（插黑技術除外），因?yàn)橄啾菴RT而言，LCD基本不存在刷新率的概念，也基本上不存在畫面會閃爍的問題，這些都是基本的常識，不過我們這里要說的閃爍并非針對刷新率……

　　筆者經常試用不同的LCD，就在試用的過程中發現有一部分LCD存在畫面閃爍的問題，而且這在普通狀態下難以發現，要驗證LCD畫面是否存在閃爍問題，最簡單的方法是：打開一個有圖片頁面的網頁，用鼠標選中一片“區域”，此區域中必須包含圖片，此時仔細觀察圖片，如果畫面會閃爍的話，那么這臺顯示器堅決不能要。

　　● 畫面閃爍的原因

　　LCD畫面出現閃爍的原因有很多種，在國外媒體的文章中我們了解到，目前幾乎所有顯示器都會使用到的“抖動”技術，正是畫面閃爍的罪魁禍?zhǔn)住ｏ@示器廠商會通過“抖動”技術，讓原本只能顯示器262K顏色的液晶面板，獲得16.2M色的顯示能力。而在這個過程中，由于抖動算法不夠縝密或者內部電路設計不過關，就有可能帶來畫面閃爍的問題。

　　另外，有些LCD在DVI模式下不會出現畫面閃爍的問題，但切換至D-Sub模式這一問題就會躍然眼前；當然也有一些DVI模式和D-Sub模式都會出現畫面閃爍問題。如果您不想被LCD畫面閃爍問題困擾，那么最簡單的方法就是實地做一個測試，就用我們前面介紹過的方法，閃爍與否一目了然。

　　● 別為“DVI信號線”二次買單

　　隨著LCD越來越普及，消費者也越來越傾向于選購具備DVI接口的LCD，如今只有少數針對低端用戶的LCD采用單一D-Sub模擬接口，大多數產品都采用DVI+D-Sub雙接口設計?？梢钥隙ǖ氖牵蠰CD都會配備D-Sub信號線，至于DVI信號線那就有些難說了。

　　從現在來看，優派、AOC、三星、GreatWall幾乎所有具備DVI接口的產品型號都附送了DVI信號線，飛利浦原本不送DVI信號線，但最近似乎已經開始贈送了，LG和明基方面則有些混亂，因此大家在購買之前最好咨詢清楚。

　　經常關注LCD的朋友也許會注意到，大多數三星LCD都會在包裝盒上帖上“凡購買任意一臺三星數字液晶顯示器，均附送價值120元的原裝數字信號線”的標識，這樣做的原因在于某些三星專賣店的商家會私自將DVI信號線藏起來，消費者購買完產品發現沒有DVI信號線，同時又想要DVI線的時候，商家就會表示：“我們這里有三星原廠的DVI信號線，和機器一塊買的價格是100元，是三星原廠的，質量絕對沒的說”，于是不少消費者就上當了，為了防止個別商家的這種不道德做法，三星LCD包裝上都有相關的標識，算是一個比較不錯的方法。

　　為了維護消費者自己的權益和利益，我們認為最簡單的方法是貨比三家，并且在購買和付款之前，先向商家詢問清楚是否標配DVI信號線。當然，如果您已經知道這款產品有標配或者沒有標配DVI信號線，那么就可以跳過這個步驟。

　　● 寫到最后

　　對于資深玩家來說，本文也許一文不值，但我們相信并且親身經歷過消費者理虧的情況，借“3.15”之際，我們?yōu)閺V大讀者獻上這篇文章，希望能夠在一定程度上幫助大家。俗話說的好，買的沒有賣的精，作為一名聰明的消費者，我們有權維護自己的利益和權益！

　　LCD色彩覆蓋率是什么，LCD熒光粉選型須知：

　　簡要介紹LCD電視以及影響色域覆蓋率的彩色濾光片 （Color Filter，CF）與白光LED，并對LCD中CF與白光LED間的轉化關系、色域覆蓋率的計算方法進行了說明，同時結合實例對不同色域覆蓋率下背光用白光LED的熒光粉方案作了簡略說明。

　　1 引言

　　由于LED具有高色彩表現力、高光效、低碳環保、節能的特點，目前市面上有很大一部分LCD電視開始采用LED作為背光源。但由于LED白光合成的多變性，很多封裝廠商的技術人員對在已知色域覆蓋率的要求下如何選擇與LCD匹配的熒光粉方案不甚了解。同時，由于各電視廠商LCD的不同，導致封裝廠商的技術人員在尋找滿足色域覆蓋率需求且與LCD匹配的熒光粉方案上需要進行多次、長時間的封裝驗證。本文主要對LCD中CF與白光LED間的轉化關系、色域覆蓋率的計算方法以及在已知色域覆蓋率的要求下如何選擇與LCD中CF匹配的熒光粉方案進行了說明與分析，以供封裝技術人員進行參考。

　　2 LCD電視及色域覆蓋率的相關說明

　　2.1 LCD電視介紹

　　LCD： Liquid Crystal Display 的簡稱，液晶顯示屏的全稱，它包括了TFT，UFB，TFD，STN等類型的液晶顯示屏。

　　液晶（Liquid Crystal）：是一種介于固態和液態之間的物質，是具有規則性分子排列的有機化合物，如果把它加熱會呈現透明狀的液體狀態，把它冷卻則會出現結晶顆粒的混濁固體狀態。正是由于它的這種特性，所以被稱之為液晶。用于液晶顯示屏的液晶分子結構排列類似細火柴棒，被稱為Nematic液晶，采用此類液晶制造的液晶顯示屏也就稱為L(zhǎng)CD。

　　LCD電視：用液晶顯示屏做顯示器的電視機。

　　2.2 LCD的構造與顯像原理

　　2.2.1 LCD的構造

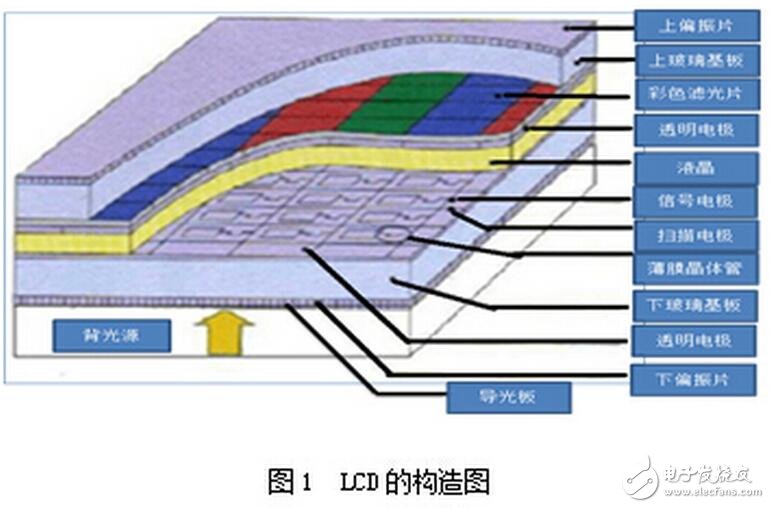

　　以TFT類型的液晶顯示屏為例，其構造中主要包含背光源、導光板、上下偏振片、液晶、彩色濾光片、薄膜晶體管等（構造示意圖見圖1），主要構造的作用說明如下：

　　1、 背光源（Back Light）：LCD的顯像原理是靠液晶阻擋光線的分量達到控制明暗，必須要有光源才可能在屏幕上看到圖像，所以背光源負責為液晶屏顯像提供最基本的光源。

　　2、 導光板（Light Guide Plate）：使光線均勻分布在整個屏幕上;

　　3、下偏振片（Up/Down Polarizer）：背光源送出來的光線方向性不一致，呈放射狀，如果這樣的光線通過液晶分子的扭轉，我們?cè)谄聊簧线€是看不到我們想看到的圖像，此時，下面的偏振片則承擔了將光線的方向規范成一致后再送往液晶層的工作。

　　4、薄膜晶體管（Thin Film Transistor，TFT）：控制液晶分子的扭轉角度

　　5、液晶（Liquid Crystal）：這層液晶分子在TFT控制下發生扭轉，達到將方向一致的光線通亮進行控制，從而在通往后面像素單元的光線明暗度發生了改變。

　　6、彩色濾光片（Color Filter）：白色經過濾光片后，我們可以看到與濾光片對應顏色的光線被傳出，所以在液晶顯示屏中，彩色濾光片的功能是上色。

　　2.2.2 LCD的顯像原理

　　LCD的顯像原理是將液晶置于兩片導電玻璃之間，通過控制上下兩層偏振片及上下兩個電極間電場的驅動引起液晶分子扭曲向列的電場效應，以控制背光源的透射或遮蔽，同時結合其他的控制及附屬功能層共同實現還原畫面的功能。

　　2.2.3 LCD電視的背光源介紹

　　由于液晶必須借助額外的光源才能發光， LCD電視常用的背光源有CCFL（冷陰極熒光燈管，也就是我們常見的日光燈）、LED（發光二極管）、HCFL（熱陰極熒光燈管）等幾種。其中CCFL是目前最常用的LCD背光源，通常也稱傳統背光源;

　　CCFL與LED的對比：

　　CCFL——由硬質玻璃和三基色熒光粉封接制作而成，燈管內有適量的水銀和惰性氣體，管內壁涂有熒光粉，兩端各有一個電極，缺點在于所表現的顏色有限。

　　LED——是一種半導體固體發光器件，利用固體半導體芯片作為發光材料，在半導體中通過載流子發生復合放出過剩的能量而引起光子發射，直接發出紅、黃、藍、綠、青、橙、紫、白色的光。正因?yàn)長ED發光二極管具有好的色彩表現力，目前已經全面替代傳統冷陰極熒光管的光源。

　　2.3 色域覆蓋率

　　2.3.1 色域覆蓋率含義

　　色域 （Color Gamut）：就是指某個顯示系統所能表達的顏色數量所構成的范圍區域。

　　為了能夠直觀的表示色域這一概念，CIE國際照明協會制定了一個用于描述色域的方法：CIE-xy色度圖。在這個坐標系中，各顯示系統能表現的色域范圍用RGB三點連線組成的三角形區域來表示，三角形的面積越大，就表示這種顯示設備的色域范圍越大。

　　色域覆蓋率：在CIE-xy色度圖上用顏色標出的馬蹄形色度三角形就是人眼能夠看到的顏色區域，如果某個系統能夠全部再現這個馬蹄形區域中的顏色就可以說其色域覆蓋率是100%。采用R、G、B三基色再現顏色時R、G、B三個基色坐標組成的三角形區域就是這三種基色所確定的顏色再現區域，這個區域與馬蹄形區域之比就是色域覆蓋率。所以，色域覆蓋率是某個R、G、B三個基色坐標組成的三角形區域面積與標準R、G、B三個基色坐標組成的三角形區域面積的比值。

　　2.3.2 色域覆蓋率的標準

　　習慣上，我們將色域覆蓋率稱為色域。在不同的領域，對標準R、G、B三個基色坐標的要求不相同，這就涉及到不同的色域評判標準。色域的標準一般有以下幾個：

　　1）NTSC標準：1953年，美國國家電視標準委員會（National Television Standards Committee，簡稱NTSC）基于CIE1931色度圖制定的NTSC標準，此標準也是目前國內常用的標準。

　　2）ITU-R BT.709標準：國際無線電咨詢委員會（CCIR）于1988年制定的標準，用于高清晰度電視（HDTV）演播室的電視制作。

　　3）sRGB標準：1996年，國際電工委員會IEC制定的關于數字影像的色域標準，此標準主要應用在數碼圖像采集設備上，在顯示器上沒有全面普及。

　　4）Adobe RGB標準：1998年Adobe公司提出的、擁有比sRGB更為寬廣的色彩空間，一般用于印刷出版、圖片處理等領域。

　　5）ITU-R BT.1361標準：國際電信聯盟無線電通信組（ITU-R）于1988年制定的基于Pointer色域的寬色域標準。

　　6）xvYCC標準：經國際電工委員會（IEC）認可并于2006年1月作為國際標準發布的最新一代光色域標準，其色彩范圍不僅大大超越NTSC色域范圍，更可以達到sRGB色域的兩倍，此規格可以定義所有肉眼能見的顏色。

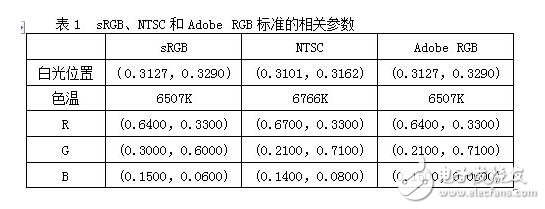

　　以上幾個色域標準中通用的標準主要為：sRGB、NTSC和Adobe RGB，各自的白光位置、色溫以及RGB基色的坐標見表1：

　　在本文中，我們所說的色域都是NTSC標準下的色域，簡稱NTSC色域。

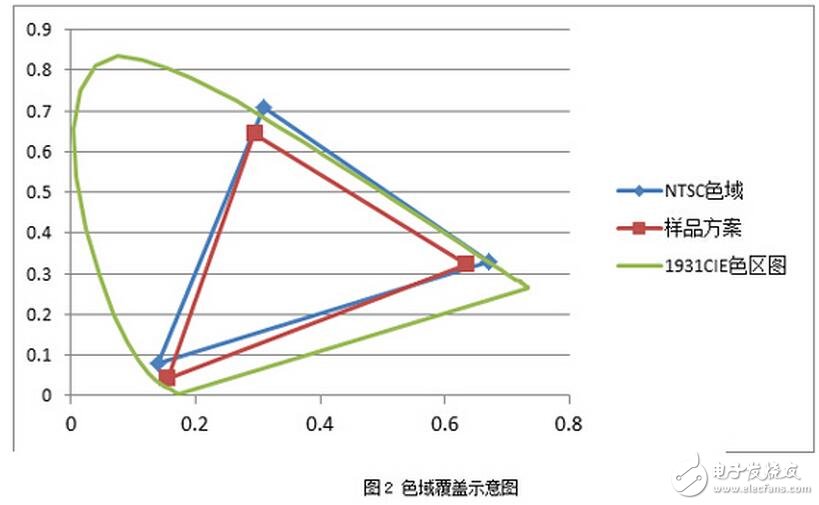

　　結合色域覆蓋率的概念，可以推出NTSC色域就是某一RGB三基色坐標組成的三角形區域與NTSC標準RGB三個色坐標組成的三角形區域的比值（示意圖如圖2），比值越高，色彩的表現力越好。

　　背光源從CCFL到LED的發展表明人們對系統所能表現的顏色范圍要求越來越高，故未來高色域必將成為L(zhǎng)CD電視發展的趨勢。

　　2.4 影響色域覆蓋率的因素

　　結合2.2中LCD的構造與顯像原理可知，在LCD電視中，背光源的光線經過CF后才能得到RGB三種基色的光。同時， 2.3中內容已知NTSC色域就是某一RGB三基色坐標組成的三角形區域與NTSC標準RGB三個色坐標組成的三角形區域的比值。所以影響色域覆蓋率的關鍵因素是背光源（本文中以白光LED為主）、CF、標準RGB三個色坐標，其中NTSC標準下，標準的RGB三個色坐標已知。

　　2.4. 1白光LED的介紹

　　白光LED是由芯片、支架、熒光粉、膠水等物料封裝而成的器件，其發光光譜可以用一條連續的RGB曲線形象地描述。在實際的應用中，白光LED一般有以下兩種實現方式：

　　1） 藍光芯片（ B）+黃色熒光粉（Y）;

　　2） 藍光芯片（B）+綠色熒光粉（G）+紅色熒光粉（R）;

　　2.4.2 CF的介紹

　　CF的構造

　　文章2.2.1中已經了解到白光經過LCD中的濾光片（其在LCD中的位置如圖1）后對應濾光片顏色的光線將被傳出，說明CF具有能夠?qū)⒛骋话坠夥蛛x成R、G、B三色光的功能。

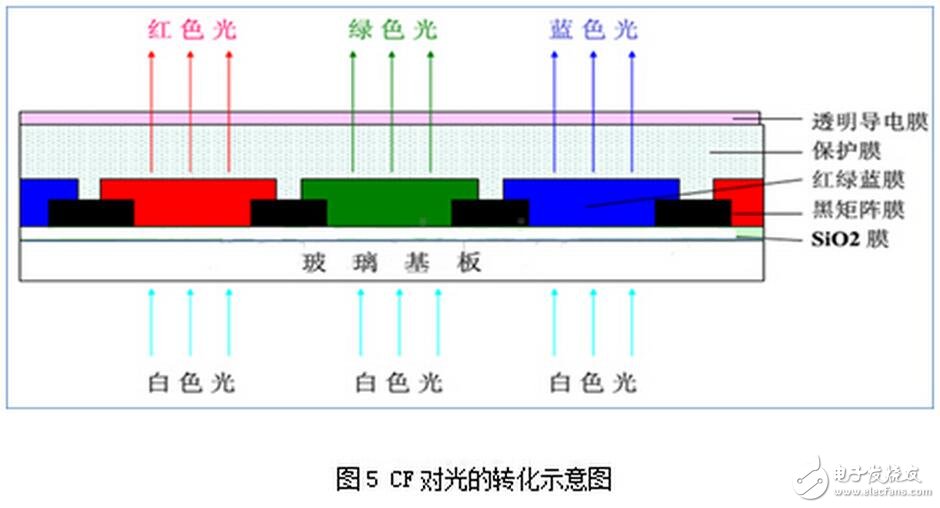

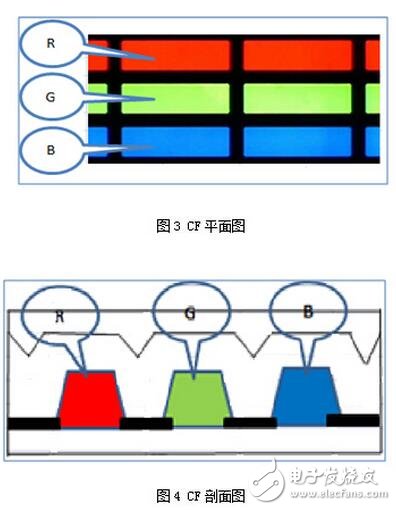

　　CF實際由R、G、B三種濾光片組成（其平面圖如3示，剖面圖如4示），只有與濾光片光譜相近的光才能更好的透過濾光片，當某一光譜經過CF的R、G、B濾光片后會得到一個新的光譜（此轉化示意圖見圖5），將此光譜按R、G、B進行分解則得到3個獨立的R、G、B光譜。

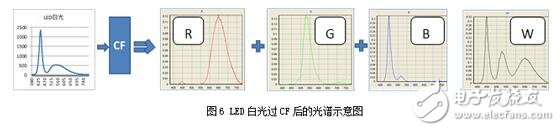

　　LED白光經過CF后得到另一個新的白光光譜，此新的白光實際是由3個獨立R、G、B光譜構成，詳細的過程如下圖：

　　CF理論解析

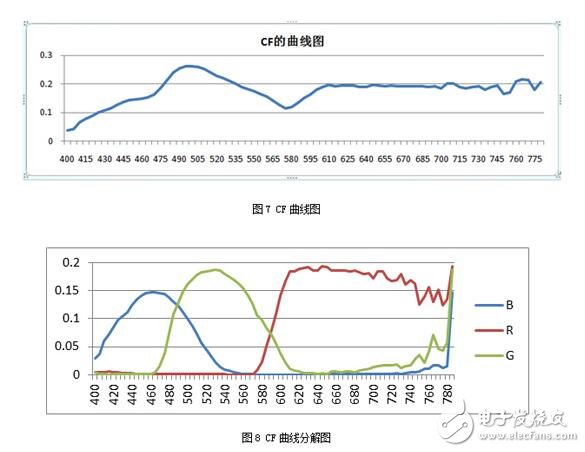

　　1、某個CF模型的特征可以用一條曲線形象的表示（圖7），該曲線實際是由R、G、B三個單一的曲線組合而成（圖8），每個曲線的含義可以簡單的理解如下：

　　曲線——峰值在650nm附近，波段分布為570-780nm，表示570-780nm波段的光均可以通過，其它波段則會被過濾掉，同時，在可以通過的570-780nm波段中，又因?yàn)椴ㄩL(zhǎng)的差異導致其能通過的能量強度占比也不同。

　　曲線——峰值在530nm附近，波段分布為465-615nm，表示465-615nm波段的光均可以通過，其它波段則會被過濾掉;

　　曲線——峰值在460nm附近，波段分布為400-520nm，表示400-520nm波段的光均可以通過，其它波段則會被過濾掉;

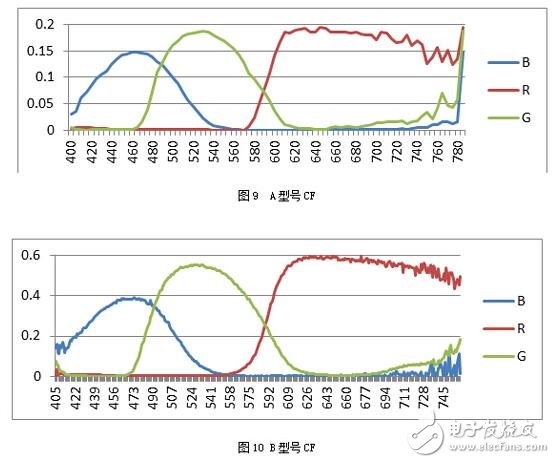

　　2、不同廠家、不同型號的CF各有差異，現以國內常見的2款CF為例對其R、G、B的曲線進行對比分析。

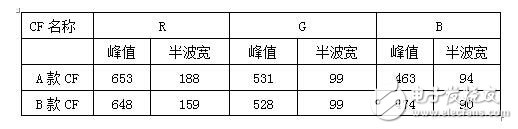

　　經分析可知， A、B兩款CF中R、G、B曲線的峰值、半波寬如下：

　　表2： A、B兩款CF中的R、G、B曲線的峰值和半波寬

　　以上數據表明，雖然此兩款類型CF的R、G、B參數大致相同，但細節仍存在差異，故在應用中需針對具體的CF型號以確定匹配的方案。

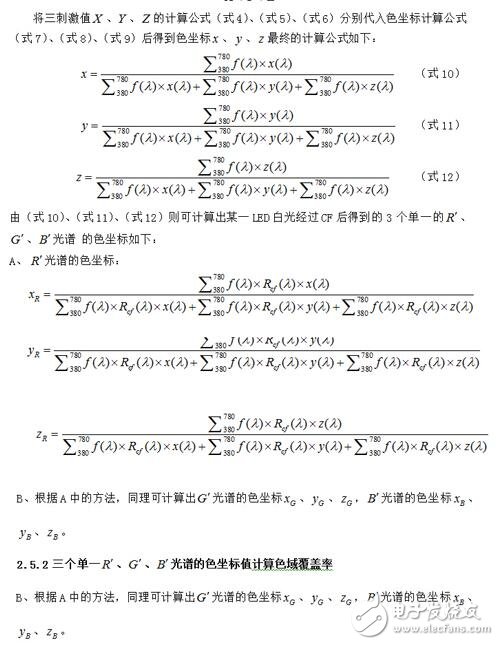

　　2.5 色域覆蓋率的計算

　　說明：由2.4.2 CF的介紹中知LED白光經過CF后會得到3個單一的R、G、B光譜，再由這3個單一的R、G、B光譜混合成最終過CF后的白光。

　　3 色域覆蓋率與熒光粉方案的選型分析

　　3.1 不同體系熒光粉的特點

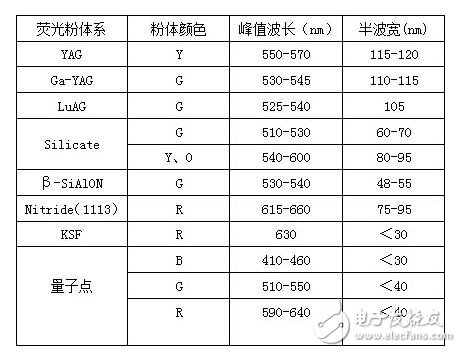

　　以峰值波長、半波寬來進行區分，不同體系的LED熒光粉特點可以總結如下表3：

　　表3 各體系LED熒光粉的峰值波長、半波寬參數

　　3.2色域覆蓋率與熒光粉方案的選型分析

　　分析1、從 2.4.2 CF理論解析中可知，目前國內常用的2款CF中R曲線的峰值在650nm左右、半波寬》100nm，G曲線的峰值在530nm左右、半波寬100nm左右，B曲線的峰值在460-475nm間、半波寬為90nm，這說明為了匹配相應的CF，熒光粉方案進行選擇時需注意粉體的峰值波長、半波寬。

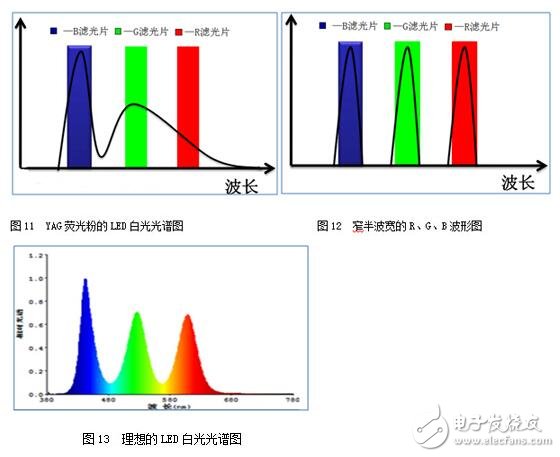

　　分析2、因熒光粉封裝成LED白光后是由RGB構成的一個連續波形（圖11），為了使白光能更好的匹配CF，則需3個較窄半波寬的R、G、B波形（圖12）。當熒光粉的半波寬越窄時，其整個光譜則趨向于單色光的光譜，此時此熒光粉的色純度則越高，由此類熒光粉混合成的白光光譜則越接近理想的白光光譜（圖13），這樣的白光透過CF后，色域覆蓋率高。

　　分析3、從色域覆蓋率的含義可知，色域覆蓋率是某個R、G、B三個基色坐標組成的三角形區域面積與標準R、G、B三個基色坐標組成的三角形區域面積的比值，這說明在進行熒光粉方案選擇時還需關注熒光粉的坐標（x，y）。

　　綜合以上3點的分析、白光的實現方式以及表3.1-1可知，熒光粉方案的選型中G粉可以選擇Ga-YAG、LuAG、Silicate、β-SiAlON、量子點，R粉可以選擇Nitride、KSF、量子點。同時，為了使色域覆蓋率達到最理想的狀況，可以選擇較窄半波寬的熒光粉進行搭配，

　　例如：β-SiAlON的G粉+量子點的R粉、量子點的G粉+R粉。

　　3.3 不同色域覆蓋率需求與熒光粉方案的案例說明

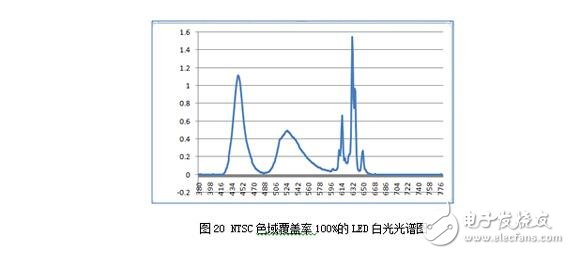

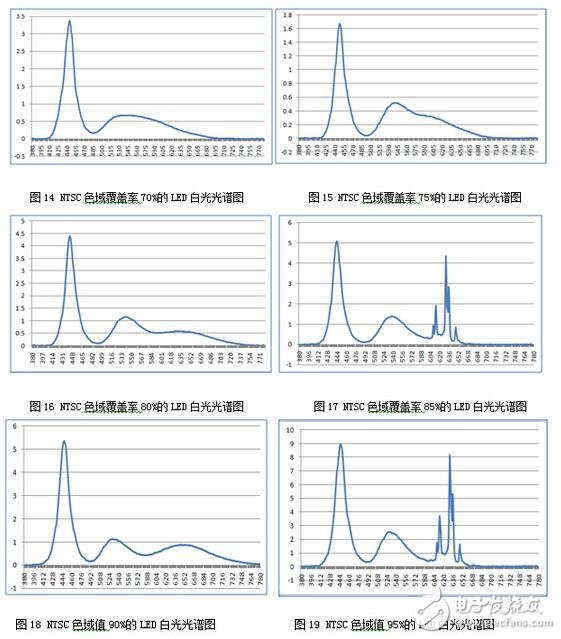

　　結合業內現有材料及LED封裝實驗，現依次舉例說明在A款CF型號下NTSC標準不同色域覆蓋率（70%、75%、80%、85%、90%、95%）需求的熒光粉匹配方案，其參數及封裝后LED白光光譜如下：

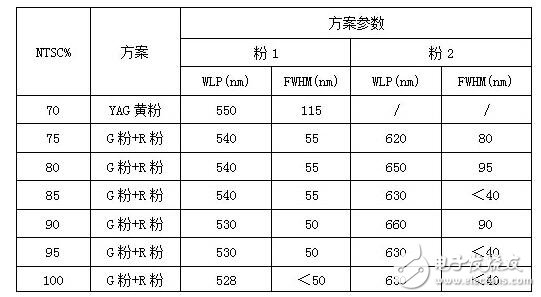

　　表4 A款CF下NTSC標準不同色域覆蓋率需求的熒光粉參數

　　注：以上僅簡單列舉了部分可滿足NTSC標準色域覆蓋率需求的熒光粉方案參數

　　5 結語

　　本文簡要介紹了LCD電視以及影響色域覆蓋率的CF與白光LED，并對LCD中CF與白光LED間的轉化關系、色域覆蓋率的計算方法進行了說明，同時結合實例對不同色域覆蓋率下背光用白光LED的熒光粉方案作了簡略介紹。
