0 引言

　　靶場是軍事攻防性能評估的重要場所，是新武器試驗測量的綜合測試平臺，為各種高技術武器裝備提供先進的測量手段，并加快高新武器的開發步伐。近幾年靶場組織完成的多項試驗表明，射擊試驗正在成為制約順利完成復雜武器系統試驗任務的瓶頸。為適應未來信息站和電子戰的需要，對于射擊試驗測控仿真平臺的研究已迫在眉睫。該平臺以某新型高炮武器系統的射擊試驗測試評估為背景，實現靶場測控方案設計的自動化、可視化和智能化。在未來信息化條件下，為靶場順利完成復雜武器系統射擊試驗測控任務提供了前提保證，并力爭在測控方案推演優化技術上有所突破，進而推廣到其他復雜武器系統。

　　1 靶場射擊試驗測控仿真平臺的構建

　　1.1 仿真平臺二維態勢顯示模塊的開發

　　平臺依托二維地圖，直觀地顯示相關設備、地形等具體布局。靶場二維地圖的建立經過獲取航拍圖片，矢量化處理，獲取格網DEM數據，再利用格網DEM提取等高線。同時，對于地圖上的建筑、河流、道路、地形和地貌等進行手動處理，采用數字地圖中常用的分層處理方式。在地理信息系統中，DEM最主要的3種表示模型是：規則格網模型、等高線模型和不規則三角網模型。在靶場的射擊試驗測控仿真系統中，采用了等高線模型。

　　等高線模型表示高程，高程值的集合是已知的某一條等高線對應一個已知的高程值，這樣一系列等高線集合和它們的高程值一起就構成了一種地面高程模型，如圖1所示。

?

　　1.2 平臺相關模塊之間的邏輯結構

　　靶場高炮武器系統射擊試驗測控仿真平臺是一個基于XML的實時分布交互仿真系統，由方案制定、參/被試品系統控制單元、二維態勢顯示、仿真管理、數據管理和關鍵參數計算等節點組成。

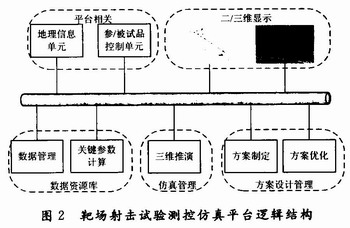

　　方案制定人員通過選定測控方案的任務類型，設置參試品(飛行目標)和被試品(高炮武器系統)的初始狀態，對參/被試品系統控制單元對選定的任務類型、系統的初始狀態進行評估、數據傳輸和關鍵參數計算等操作，判斷測控方案制定的可行性。該系統為靶場高炮武器系統射擊試驗測控仿真、路徑規劃、關鍵參數認證、方案優化等研究提供了仿真環境。該系統靶場射擊試驗測控仿真及服務器的邏輯結構如圖2所示。其中，二維態勢顯示節點客觀、實時地表示出選定的試驗任務中的各種仿真實體的狀態，供操作人員進行仿真效果評估，并為方案的優化工作提供數據支撐。

?

　　2 組件式開發

　　靶場射擊試驗測控仿真系統的二維界面是利用XML和MapX組件混合開發的。作為靶場射擊試驗測試仿真系統的二維節點，二維態勢顯示模塊實現的主要功能包括：數字地圖顯示、縮放、移動、地圖漫游;地圖信息顯示;參/被試品模型動態顯示;通視判斷;測距、測控、坐標系轉換等工具模塊調用;二、三維數據傳輸、通信及同步顯示。另外，系統還實現了圖層顯示控制、方案類型選擇、數據管理和數據交互等功能。這些功能的實現已經有比較成熟的方法，在此不予討論。
