在恩智浦公司大獲成功并得到廣泛部署應用的i.MX平臺中，最新一代的具功率效率和全功能的應用處理器正在采用28nm FD-SOI工藝生產。新的i.MX 7系列采用了32位ARM v7-A內核，主要面向功率效率至關重要的通用嵌入式應用、電子閱讀器、醫療、可穿戴和物聯網市場。而其新的i.MX 8系列采用了64位ARM v8-A內核，主要面向汽車應用，特別是駕駛員信息系統，以及高性能通用嵌入式應用和高級圖形應用。

　　自從飛思卡爾于2001年首次推出i.MX產品線以來，至今為止，已經出貨了六代產品，i.MX SoC的總出貨量已經超過2億顆。今天，這些SoC被部署在3500萬輛以上的汽車中，它們不僅是電子閱讀器市場的領導者，并在通用嵌入式應用中得到廣泛應用。但是，i.MX 7和i.MX 8產品線針對的市場領域相比之下出現了根本上的改變，雖然高性能自然是必須的，但是這次，i.MX 7和i.MX 8更加注重的是功率效率。

　　為什么轉向FD-SOI工藝？

　　芯片制造的重點永遠是成本。從28nm HKMG工藝轉換到14nm FinFET工藝，將會增加50%的成本，這個代價值得嗎？雖然FinFET能實現令人印象深刻的性能數據，但是，對面向物聯網、嵌入式和汽車應用的應用處理器來講，除了關注性能數據之外，還需要考慮以下事項：

　　什么時候需要高性能，它的使用方式是什么？

　　什么時候最需要考慮節能效果？

　　RF和模擬特性是怎么被集成的？

　　芯片會在什么樣的環境條件下運行？

　　總體制造風險有多大？

　　事實上，恩智浦和之前的飛思卡爾公司在SOI上都有著極深的專業知識。在過去十年中，飛思卡爾曾經基于部分耗盡SOI工藝開發了20多款處理器，恩智浦在高電壓應用中一直是部署SOI技術的先行者，也擁有幾十個基于SOI工藝的產品線。所以，我們大家都很清楚SOI將怎么幫助我們?nèi)〉霉暮托阅苌系膽?zhàn)略平衡。FD-SOI只是已經應用許久的SOI技術的最新技術，這次的設計流程和基板CMOS工藝幾乎完全相同，但是卻可以采用超薄的SOI晶圓，同時還有一些諸如負偏壓的額外好處。

　　當總結了新的i.MX處理器需要考慮的所有因素之后，很顯然，F(xiàn)D-SOI非常適合這款新處理器。

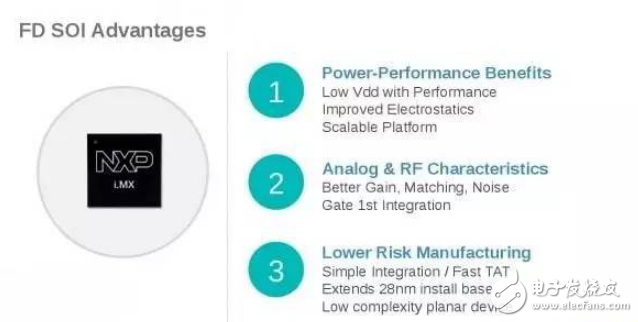

　　FD-SOI：為功耗、性能而設計，且不止于此

　　對于我們的設計師而言，下面就是為什么FD-SOI是針對不斷變化的市場需求帶來的工程挑戰的正確解決方案的原因。

　　在功耗方面，你可以降低供電電壓（Vdd）-這樣一來便可以少消耗一些電能-同時保持同樣優異的性能。再加上FD-SOI所具備（而FinFET所不具備）的動態反向偏壓技術（正向負偏壓可以提高性能，反向負偏壓可以降低漏電），你可以實現相當大的工作范圍。

　　通過大幅度降低漏電，反向負偏壓（RBB）可以讓您在非常低的電壓和寬溫度范圍內實現良好的功耗-性能特性。這一點對物聯網產品特別重要，因?yàn)槲锫?lián)網產品的應用場景是，在短時間的高性能應用活動之后便長時間處于非常低功耗的靜態模式下。我們可以通過正向負偏壓（FBB）技術滿足這些高性能要求，同時因?yàn)槲覀兛梢詣?dòng)態地實施負偏壓技術，所以我們可以在線實時地指定物聯網產品規格以滿足變化的工作負載需求。

　　物聯網設備一般都具備較多的模擬和射頻組件，它們無法像芯片的數字組件那樣實現工藝尺寸的等規?？s減。此外，模擬和射頻組件對電壓變化非常敏感。同時，一個非常重要的要求是，在數字組件部分進行大負荷且突然的信號開關操作時，芯片的模擬和射頻組件部分不會受到數字部分的影響。我們的模擬/射頻設計工程師所考慮的主要因素包括增益、匹配、多變性、噪聲、功耗和抵抗力。之前他們使用專門的技術來達到這些要求，現在有了FD-SOI技術，他們的工作變得容易多了，并且可以實現更優越的模擬性能。

　　在射頻方面，F(xiàn)D-SOI大大簡化了將WiFi、 Bluetooth或Zigbee等RF模塊集成到一顆SoC內的工作。

　　軟錯誤率（SER）是另外一項非常重要的考量因素，特別是SoC存儲器陣列的大小和密度在不斷增加時。隨著工藝節點的推進，基板工藝得到的軟錯誤率更加惡劣，而FD-SOI則可以在每次幾何尺寸縮減時提供甚至比之前工藝尺寸更好的SRR可靠性。實際上，與基板工藝相比，28nm FD-SOI的抗軟錯誤性能能夠提高10到100倍。

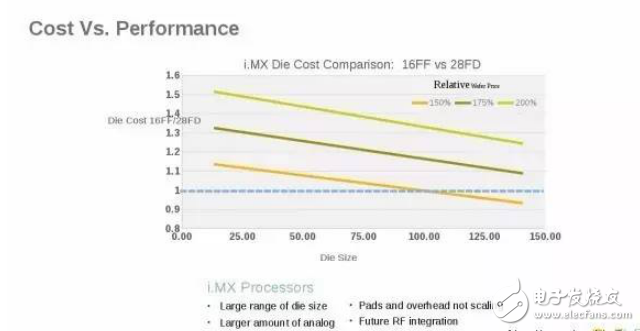

　　一直以來，我們的工藝發展戰略都是利用代工廠標準工藝，將之根據我們的目標應用進行調整適配，并重點關注性能和功能的差異化技術。我們通常會復用自家80%的技術平臺，并擁有自己的知識產權（IP）。這一次，通過考察移植現有平臺技術的難易性、IP，并分析硅片尺寸和成本，顯然，F(xiàn)D-SOI這個選擇很正確。

　　在制造方面，F(xiàn)D-SOI這個方案的風險也更低。集成變得更簡單，而且周轉時間（TAT）快得多。28nm FD-SOI是一種平面工藝，所以復雜度更低，并能利用我們自有的已經得到應用的28nm平臺。在整個設計周期內，我們與代工合作伙伴三星公司密切合作，他們給我們提供了出色的支持，并且很快就達到了極好的良率水平，對我們快速擴張我們的i.MX處理器的應用來說，這當然是至關重要的。
