大型設計中FPGA的多時鐘設計策略

利用FPGA實現大型設計時，可能需要FPGA具有以多個時鐘運行的多重?cái)?shù)據通路，這種多時鐘FPGA設計必須特別小心，需要注意最大時鐘速率、抖動、最大時鐘數、異步時鐘設計和時鐘/數據關系。設計過程中最重要的一步是確定要用多少個不同的時鐘，以及如何進行布線，本文將對這些設計策略深入闡述。

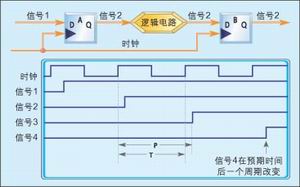

FPGA設計的第一步是決定需要什么樣的時鐘速率，設計中最快的時鐘將確定FPGA必須能處理的時鐘速率。最快時鐘速率由設計中兩個觸發器之間一個信號的傳輸時間P來決定，如果P大于時鐘周期T，則當信號在一個觸發器上改變后，在下一個邏輯級上將不會改變，直到兩個時鐘周期以后才改變，如圖1所示。

傳輸時間為信號在第一個觸發器輸出處所需的保持時間加上兩級之間的任何組合邏輯的延遲，再加兩級之間的布線延遲以及信號進入第二級觸發器的設置時間。無論時鐘速率為多少，每一個FPGA設計所用的時鐘必須具有低抖動特性。抖動S是觸發器的一個時鐘輸入到另一個觸發器的時鐘輸入之間的最大延遲。為使電路正常工作，抖動必須小于兩個觸發器之間的傳輸時間。

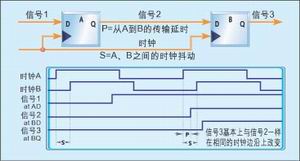

圖2顯示了如果抖動大于傳輸時間(S＞P)將出現的情況，該電路用時鐘的兩個上升沿來延遲信號1。然而，信號1上的一個改變會在相同的時鐘周期上傳輸?shù)降男盘?hào)3上，從而引起信號2的改變。因?yàn)镾＞P，電路將不能不正常。

須注意的是，時鐘速率與傳輸延時并沒有什么關系，甚至普通的100bps時鐘也會出現抖動問題。這意味著雖然FPGA供應商宣稱他們的芯片具有較短的傳輸時間和很高的時鐘速率，但抖動問題可能會嚴重，甚至那些沒有運行在最高速率上的設計也是如此。

好在FPGA供應商已經認識到時鐘抖動的影響，并在他們的芯片中提供低抖動的布線資源。這些特殊的布線能夠在芯片中一個給定范圍內的任何兩個觸發器之間提供一個確定的最大抖動。部分產品的低抖動資源覆蓋了整個芯片，而其它的則可能只覆蓋了FPGA邏輯塊中的一個特定的行或列。對于一個需要很多不同時鐘源的設計，這些低抖動FPGA是比較理想的選擇。

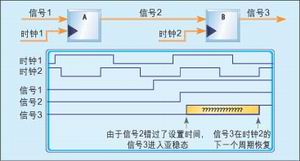

多時鐘設計的最嚴重問題之一是用異步時鐘將兩級邏輯結合在一起。由于異步時鐘會產生亞穩態，從而嚴重降低設計性能，或完全破壞設計所能實現的功能。在觸發器的時序要求產生沖突時(設置時間和保持時間)將產生亞穩態，觸發器的最終輸出是未知的，并使整個設計處于不確定狀態。如果有一級邏輯要將數據異步地發送到另一級，圖3所示的情形將不能滿足觸發器的設置和保持時間要求。確切地說，如果設計中含有異步邏輯將有可能會產生亞穩態。在處置異步資源時必需非常小心，因?yàn)檫@可能產生一些很嚴重的問題。

多時鐘設計

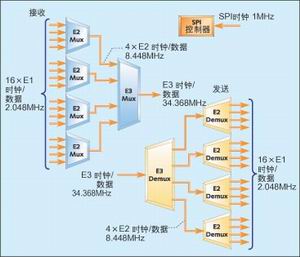

本文以電信應用中的E3多路復用/解復用設計為例。如圖4所示，多路復用器接收來自一組獨立線路接口芯片的16個獨立E1信道，每一個信道都工作于2.048MHz；經復用后，這些E1流組合成4個E2流，分別工作在8.0448MHz；4個E2流最后組合成一個E3流，以34.368Mbps的速率串行發送出去。在接收端執行相反的操作：解復用器從E3流提取4個E2數據流，然后從E2流提取16個E1流，最終將E1流發送到接收端的線路接口芯片。

這些E1線路接口在發送和接收時都獨立工作，因此2.048MHz的時鐘速率可以有+/- 20ppm的偏差。同樣，因?yàn)榇蠖鄶?shù)系統同時發送和接收數據，分立的多路復用器和多路解復用器將提供2個獨立的E3流(發送和接收)。因此，兩個34.368MHz的時鐘可以存在細微的差異。

由于E2流是在芯片上產生的，這些E2多路復用器可以共享同一個8.448MHz時鐘。然而，由于接收的數據速率與我們所設計的板無關(且不能假定所有E2多路復用器使用相同時鐘)，所以E2解復用器時鐘必須能工作在略為不同的速率下。

此外，假定設計中需要一個由工作頻率為1MHz的處理器控制的獨立SPI(串行外圍接口)總線接口，該接口用于狀態和控制。這樣一來，設計中總共用了32個2.048MHz時鐘，5個8.448MHz時鐘，2個34.368MHz時鐘和一個1MHz時鐘，總共多達40個時鐘。

本設計中最快時鐘是34.368MHz E3時鐘。FPGA的最大時鐘速率的確定很重要，因?yàn)樵O(shè)計的差異將影響到該最大值。然而，在芯片商的資料手冊中常?？梢钥吹健叭謺r(shí)鐘設置及保持時間”和“至CLB輸出的時鐘”兩個參數，將這兩個參數的最大值相加，再增加25%就能可以得到最小時鐘周期的初略值，在最大時鐘速率條件下允許10%的余量，以保證過熱條件下能正常工作。因此，我們?cè)O(shè)置的最小速率為40MHz，很多較新的FPGA都能夠很容易地支持該頻率。事實上，F(xiàn)PGA供應商已經推出了超過300MHz的器件。

在確定了能滿足最大頻率要求的FPGA后，就需要保證有足夠的空間來實現你的設計。如果所選的FPGA沒有足夠的余量，就不能提供足夠的布線資源來滿足設計的時序約束。通常芯片供應商宣稱的速率是最佳條件下的速率，F(xiàn)PGA供應商一般建議FPGA邏輯在布線功能開始明顯變差以前可以用到80%。在選擇FPGA器件時，建議在新的設計時最好使FPGA邏輯用到50%左右，這樣就允許計算起始設計大小出現超差，以及為在設計起動后產生不可避免的設計變更留出空間。如果最終的設計只占用低于50%的資源，則可以使用同一系列中較小的FPGA以降低成本。

通過時序約束來規定慢時鐘速率，從而可以改進設計中最快時鐘的布線。在多路復用器例子中，如果設置FPGA布線工具SPI總線時鐘為1MHz，而E3時鐘為40MHz，布線工具將盡量使E3時鐘的邏輯電路模塊相鄰布局。如果由于空間的限制而不能將全部電路布局在一起，則首先應將SPI邏輯另外布局，因?yàn)镾PI邏輯可以處理更長傳輸延遲。所有FPGA供應商的布線工具都能規定這些較慢時鐘速率。

減少時鐘數量

根據市場調查，目前還沒有哪個FPGA器件能夠支持這種多路復用器/解復用器設計所需的40個時鐘。所以，我們必須減少所需要的時鐘數。

首先了解E2和E3多路復用器的時鐘。前面已經分析了4個E2多路復用器工作在相同時鐘下的可接受度，E3多路復用器運行于比E2時鐘高得多的速率，必需使用一個不同的時鐘。但是，如果我們從E3時鐘中引出E2時鐘是否可行呢？因?yàn)镋3多路復用器要從每個E2支路得到數據，我們可以在需要E2多路復用器給我們數據時，簡單地將脈沖送給每個多路復用器。我們沒有去掉任何時鐘，但E2時鐘現在是基于E3時鐘。

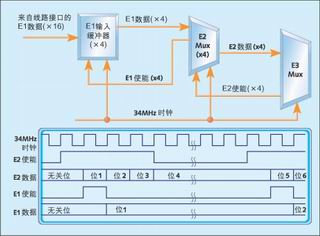

如果在所有的多路復用器中也使用同樣的時鐘，并且只使用一個使能信號來告訴E2多路復用器什么時候工作，這時會產生什么問題呢？如果E3多路復用器用34.368MHz時鐘產生使能信號，在這些使能信號上的抖動不會比用在FPGA中任何其它同步邏輯更大。所以，使能信號可以使用正常(高抖動)布線資源，這樣就不需要單獨的8.448MHz多路復用器時鐘，讀取E1數據緩沖器的數據時也是一樣。換言之，如果E2多路復用器需要數據，它可以激活到特定緩沖器的使能信號。到緩沖器的時鐘本身能夠保持E3多路復用器所用的34.368MHz時鐘，如圖5所示。

最后，我們檢查16個從線路接口芯片輸入到FPGA的E1時鐘。這些時鐘有會產生下面幾個問題：首先，16個時鐘將占用太多可用芯片時鐘布線資源；其次，在同一個FPGA中使用16個異步時鐘來驅動相互鄰近的觸發器，由于地彈、串?dāng)_和其它效應將產生噪聲問題。例如，由于噪聲的原因，一個正邊沿觸發器會在下降邊沿時改變輸出狀態，此類問題將難以處理。

作為一種可能的解決方案，我們推薦使用一個最快的時鐘來對16個E1時鐘采樣。16個輸入時鐘都接近2.048MHz，并且還有一個34.368MHz的系統時鐘。這樣，我們可以用34.368MHz時鐘來對16個E1時鐘分別進行采樣，并將結果存儲在一個16位存儲器中(每個E1時鐘一個位)。然后，我們可以使用一個算法來檢測在E1時鐘上由低至高的轉換，為每一個E1數據信號產生一個使能信號，并在下一個周期(34.368MHz)中存儲數據。

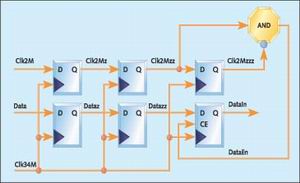

要成功實現這種方案，還必需了解時鐘-數據關系以避免在數據變化時對數據采樣，參見圖6。請注意在時鐘采樣電路的第一級中使用了兩個觸發器以確保在亞穩態下正常工作。另外需要注意的是，數據和時鐘必須具有相同時鐘周期數的延遲。

我們已經成功地將多路復用器的時鐘減少到一個時鐘，同樣的方法可否用在解復用器呢？E3解復用器必須采用一個外部輸入時鐘，這是因?yàn)轵?qū)動E3輸入數據的同一個片外器件利用到該時鐘。由于E3解復用器知道在什么時候發送數據到E2解復用器，并能對每個E2解復用器產生使能信號，而四個E2解復用器能工作在與E3多路復用器相同的主時鐘下。同樣，E2多路復用器能夠?yàn)槊總€(gè)E1流產生使能信號。

如果我們假設線路接口芯片能夠接受有間隙的時鐘(gapped clock)，一旦確定發出E1使能信號,我們只需要發送一個時鐘脈沖至線路接口。然而，只需要簡單地發送使能信號本身至接口芯片而不必產生一個新的時鐘。因?yàn)樗椭两涌诘臄?shù)據將在使能信號的下降沿產生改變(參見圖5)，我們需要確認接口在時鐘的上升沿進行采樣。因?yàn)槭鼓苄盘?hào)僅在線路接口芯片上而不是在FPGA內用作一個時鐘，就沒有必要在一個低抖動源中進行布線。注意這是在知道將再也不會用主時鐘的連續脈沖送數據到相同的從屬器件中時才這樣做。

1MHz SPI時鐘并不能簡單去掉，但我們現在通過使用使能信號和時鐘過采樣技術，將原先40個時鐘減少到3個，這樣我們就有了更大的器件選擇范圍。

異步時鐘

在用異步時鐘產生任何邏輯前應該盡量先考慮采用其它替代方法，用異步時鐘的組合邏輯是產生亞穩態問題的主要原因。同樣，當違反觸發器的設置和保持時間約束時，在一個短時間內輸出將具有不確定性，并且將最終設定在“1”或“0”上，確切的狀態不可預知。

幸運的是對于亞穩態性問題已經有一些解決方案。圖6說明了這一方案，這是一種雙寄存器方法：進入第一級觸發器的數據與時鐘異步，所以第一級觸發器幾乎肯定是亞穩態；然而，只要亞穩態的長度小于時鐘的周期，第二級觸發器就不會進入亞穩態。但是，F(xiàn)PGA供應商很少提供亞穩態時間，盡管該時間一般小于觸發器的設置和保持時間之和。

如果時鐘不是太快而且能滿足時序約束的話，像圖6所示的電路將可能不會產生亞穩態。只要所有輸出到觸發器的通路由相同時鐘驅動，即使第一級觸發器的輸出可用，通常還是需要用像圖6中電路來將亞穩態隔離到一條短線。采用這種方法后，將不太可能出現由于電路的改變而無意地在無時鐘驅動的邏輯中用到該亞穩太線。

如果讀數據的是一個計數器，像從一個異步FIFO讀或?qū)懙刂?，你?yīng)該考慮下列情況：一個傳統的3位計數器在狀態之間有一個、兩個或三個位的變化，例如讀數發生在計數器從“011”到“100”變化的瞬間，則所有三個位的值將不確定，讀的值會是八種可能狀態中的任一種。如果計數器是使用格雷碼，如表所示，則每次僅有一位發生狀態改變，如果讀數發生在計數器變化的瞬間，則只有一個位會有問題，所以在讀操作中只有兩種可能結果，而且這兩種可能結果是計數器正好在讀以前的值和正好在讀以后的值時。因?yàn)樽x正好發生在計數器產生變化的瞬間，你不可能確切地說哪個值是正確的，即兩者都應該認為是有效的。

另一個避免異步時鐘問題的方法是忽略較慢的時鐘，并用較快的時鐘來采樣。這需要數據有特殊的成幀特性(例如，具有一個前導碼)來定義數據邊界。這是一個常用的方法，在差不多每一個具有UART形式的嵌入式系統都有應用。該方法是：采用一個非?？斓臅r(shí)鐘，比如數據符號率的16倍，在連續發現15個起始字符后開始采樣，則下一個16(左右)位相當于送的第一個位，再下一個16(左右)位對應下一個位，并以次類推。
