凌力爾特推出雙通道隔離式RS232微型模塊收發器，集成了隔離電源

日前，凌力爾特公司 (Linear Technology Corporation) 推出雙通道隔離式 RS232 微型模塊 (uModule) 收發器 LTM2882，該器件防止大的地至地差分和共模瞬態。在實際的 RS232 系統中，不同節點的地電位可能變化很大，常常超過可接受的范圍，從而引起通信中斷或收發器受損。通過采用內部感應信號隔離來對邏輯電平接口和線路收發器實施隔離，LTM2882 斷開了接地環路。這允許大得多的共模電壓范圍和 >30kV/μs 的卓越共模抑制比。一個低 EMI DC/DC 轉換器產生驅動 RS232 電平的電源，并提供額外的 5V 隔離電源輸出，以為任何支持外部組件供電。LTM2882 具有 2500VRMS 的電流隔離、內置輔助電源和兩個完全符合標準的 RS232 發送器和接收器，無須外部組件，為隔離式串行數據通信提供一個完整和小型的 μModule 解決方案。

LTM2882 可滿足眾多 RS232 應用的要求，包括工業通信和測試/測量設備。在這些應用中，需要斷開接地環路或者在大共模電壓條件下工作。ESD 保護水平達 ±10kV 的收發器可在高達 1Mbps 的數據速率下運作，而且當停用時僅消耗 30μA 的停機電流。采用獨立的備用隔離數字通道能夠在不到 2μs 的時間內完成兩個驅動器的使能和停用操作，并對兩個驅動器提供了短路保護 (至 ±15V 絕對最大范圍內的任何電壓)。針對與其配對的接收器提供了共模電壓 (在 ±25V 絕對最大范圍內) 保護。LTM2882 符合歐洲標準 EN 550024 的射頻 (RF) 和磁場抗擾性測試要求。用戶將體會到自供電的 LTM2882 是如何采取諸多預防措施來保證 RS232 系統中的安全和可靠通信。

凌力爾特公司提供兩種版本的 LTM2882，以支持 3.3V 和 5V 輸入電源電壓。LTM2882 采用扁平 11.25×15×2.8m 表面貼裝 LGA 和 BGA 封裝。所有集成電路和無源元件都被內置于這種由凌力爾特公司開發并符合 RoHS 標準的 μModule 封裝之中。以 1,000 片為單位批量購買，每片價格為 8.45 美元。

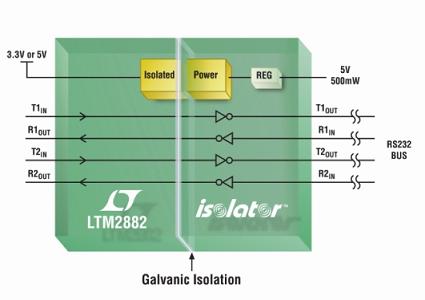

照片說明： 具電源的 2.5kV 雙通道隔離式 RS232 收發器

性能概要：LTM2882

隔離器微型模塊技術

隔離式 RS232 收發器：2500VRMS

集成的隔離式 DC/DC 轉換器：1W、效率為 65%

無需外部組件

1.62V 至 5.5V 邏輯電源實現靈活的數字接口

高速工作

o 對 250pF/3kΩ 負載為 1Mbps

o 對 1nF/3kΩ 負載為 250kbps

o 對 2.5nF/3kΩ TIA/EIA-232-F 負載為 100kbps

3.3V (LTM2882-3) 或 5V (LTM2882-5) 工作

能夠承受至 ±10kV ESD HBM (在隔離型 RS232 接口上或橫越隔離勢壘) 而不發生受損或閉鎖現象

可承受高共模瞬變：30kV/μs

共模工作電壓：560VPEAK

真正符合 RS232 標準的輸出電平

扁平 (15×11.25×2.8mm) 表面貼裝 LGA 和 BGA 封裝
