1 概述

　　大型數據中心存儲中心機房專門為核心數據進行存儲保存，確保數據萬無一失，地理位置相對偏僻安全，不容易發現，預計機柜500架，每個機架規劃容量按4kVA計算，實際使用容量2.5kW.為保證數據存儲中心機房內所有設備24h不間斷優質供電，數據存儲中心機房供電系統宜采用兩路在線式高智能容錯UPS供電（每路均為N+1并聯冗余配置，提高供電系統的冗錯性和可靠性），UPS采用中文操作界面，單臺UPS設備容量設計不能高于400kVA，實現獨立的雙總線供電方案，提高供電的可靠性、容錯性，滿足GB50174-2008《電子信息系統機房設計規范》A級機房電源設計標準，滿足TIA-942《數據中心電信基礎設施標準》中供電方案T4標準。

　　另外，現場注意事項：空間布局和負載均分要合理，此次寬度限制在5m的范圍，長度最長為100m，電池按15min計算。

　　對工程的需求如下：

　?、?據現場的機柜數量和規劃容量，UPS最大容量設計為

　　500架*4kVA=2000kVA，采用400K UPS 系統；

　　② 采用最高可靠性的2（N+1）系統方案，實現高可靠、高容錯性；

　　③ 根據空間較狹長的現狀，為了布局更加合理，優選共用電池組方案，減少對空間的需求和維護成本。

　　2 臺達UPS電源方案

　?。?）系統配置

　　配置臺達GES-NT400K雙變換純在線式工頻級UPS 4臺，組成兩套“N+1”并聯冗余的雙總線供電方案。其中以一套為2（1+1）系統，另一套為2（2+1）系統，實現5+5雙總線系統的功效，為數據存儲中心機房負載設備提供24 h不間斷完全獨立的雙回路優質、純凈電源供電。

　　臺達GES-NT 400K UPS 2路“N+1”并聯冗余的雙總線供電方案，具有高可靠性、高可用性及安全性。并機系統采用先進的獨特分布式邏輯控制方式，直接并機，并機無須外加并聯卡或并機控制柜，且并機通信信號線采用環形回路設計，大大地提高了并機系統的可靠性。NT400K UPS支持在線并機擴展系統，即無須關閉原UPS供電系統，在線將預設機組并入正常工作的UPS系統中，整個并機擴容平滑、安全。

　　并機采用共用電池組方案，可以節省大量的安裝空間，提高電池的利用效率，減少地面安裝地板承重需求。當其中一臺UPS故障退出并聯系統后，仍能保證滿載后備時間，滿足原配置（傳統UPS并機無共用電池組功能時，當其中一臺UPS故障時，所配置的電池組也相應地退出并機系統，導致后備時間縮短一半）。通過共用電池功能，還可以減少電池污染的排放和節省安裝空間等資源。

　?。?）共用電池功能主要優勢

　?、?節省購買電池的資金

　　系統冗余量占系統總?cè)萘康陌俜种畮?，就能?jié)省電池總投資的百分之幾。在電池價格飛漲的今天，能夠節省的這筆費用是相當可觀的。同時，電池?cái)?shù)量減少了，相應的搬運、安裝等投資也會跟著減少。

　?、?節省安裝空間投資

　　大批量的電池占用的安裝空間也很大，減少了電池?cái)?shù)量，也就成比例地減少了安裝空間方面的投資。同時，也就減少了房租、裝修費、空調配置等方面的投資。

　?、?節省承重方面的投資

　　電池組重量很大，為了解決樓層承重問題，一般會擴大電池的放置面積或者制做承重支架。如果減少了電池?cái)?shù)量，這方面的投資就相應地省去。

　?、?節省運營成本投資

　　電池?cái)?shù)量少了，系統本身以及房間空調所消耗的電能也減少，需要投入的維護成本也少了，同時還會更加環保。

　?、?系統擴容比較方便

　　對于共享電池組的UPS系統，日后擴容時可以不增加電池，如果現有電池組的后備時間還夠用，直接增加UPS主機就行了。擴容會變得非常簡單、方便、節省資金。

　　3 供電系統設計方案

　　臺達GES-NT400K UPS 2路“1+1”并聯冗余的雙總線供電方案系統配置如圖1所示。負載分成四個區：其中2個區按400kVA 規劃，2個區按800kVA規劃。

　　并機共用電池組電池開關柜原理圖示于圖2.

　　圖1 NT400K完全獨立的雙總線供電系統框架示意圖

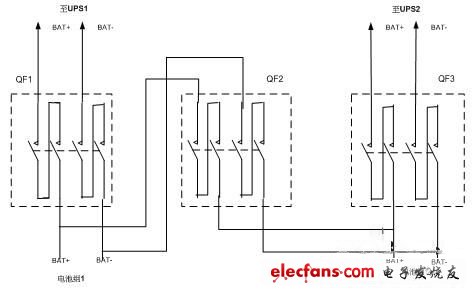

　　圖2 并機共用電池組電池開關柜原理圖

　　注：QF2設計為電池聯絡開關，實現并機系統共用電池供電方案與獨立電池供電方案靈活選擇。

　　該方案具有以下的優勢。

　　① 輸出全隔離

　　整個系統輸出沒有互相影響的母線線路，可實現各母線隔離維修，具有更高的可靠性。

　　② 母線具有冗余功能

　　采用高智能容錯UPS 實現雙母線，各母線的線上還有冗余功能，具有更短的MTTR.系統正常運行時，兩路UPS直接向雙輸出負載設備供電。單電源負載則通過機架ATS切換，提供一路正常UPS的電源供電。

　　③ 更經濟的總擁有成本

　　更低的運行成本，更低的擴容成本。

　　4 系統配置方案

　　NT400K完全獨立的雙總線供電系統配置方案列于表1.

　　序號設備名稱規格型號品牌單位數量備注

　　1輸入配電柜A1INPUT-1250A-A1中達電通面1

　　2輸入配電柜A2INPUT-1250A-A2中達電通面1

　　3輸入配電柜B1INPUT-1250A-B1中達電通面1

　　4輸入配電柜B2INPUT-1250A-B2中達電通面1

　　5輸出配電柜A1OUTPUT-1250A-A1中達電通面1

　　6輸出配電柜A2OUTPUT-1250A-A2中達電通面1

　　7輸出配電柜B1OUTPUT-1250A-B1中達電通面1

　　8輸出配電柜B2OUTPUT-1250A-B2中達電通面1

　　9維修旁路柜MBS-2000A中達電通面2

　　10維修旁路柜MBS-1600A中達電通面2

　　11UPS主機GES-NT400K臺達臺102路“1+1”，“2+1”并機，組成完全獨立的雙總線供電方案

　　12上走線柜UTU-NT400K中達電通個6400*995*1950mm

　　13蓄電池DCF126-2/500中達電通節696系統后備15min

　　14蓄電池DCF126-2/1000中達電通節696系統后備15min

　　15電池開關柜1250A中達電通套4并機共用電池組方案

　　1000*995*1950 mm

　　16電池開關箱1250A熔絲中達電通套8

　　17電池架174只/套中達電通套4

　　18SNMP卡內置式SNMP卡臺達套10遠程及網絡監控
