隨著智慧醫療與遠程監護的快速發展，AI醫療監護儀已成為生命體征連續監測與數據分析的核心設備。其內部電源管理、電機驅動及信號隔離系統為傳感器、處理器、顯示背光及告警模塊等關鍵負載提供精準、潔凈的電能轉換，而功率MOSFET的選型直接決定系統的功耗、噪聲、可靠性及抗干擾能力。本文針對醫療監護儀對低功耗、高精度、高安全及小型化的嚴苛要求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。

一、核心選型原則與場景適配邏輯

(一)選型核心原則：四維協同適配

MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與醫療電子工況精準匹配：

1. 電壓裕量充足：針對內部3.3V、5V、12V及24V等多級電源軌，額定耐壓預留充足裕量，以抑制噪聲干擾并應對可能的電壓瞬變，保障患者接觸安全。

2. 低損耗優先：優先選擇低Rds(on)以降低傳導損耗，低Qg以提升開關速度并降低驅動損耗，滿足便攜設備長續航與低熱設計需求。

3. 封裝匹配需求：在有限空間內實現高密度布局，優先采用DFN、SC75、SOT23等小型化封裝，同時需兼顧散熱與焊接可靠性。

4. 可靠性冗余：滿足醫療設備長期連續運行標準，關注低漏電、高ESD防護及穩定的閾值電壓，適配生命支持場景下的超高可靠性要求。

(二)場景適配邏輯：按功能模塊分類

圖1: AI醫療監護儀方案功率器件型號推薦VB1102M與VB1330與VBQG2610N與VBQF1302與VBTA3230NS與VBQG1317與產品應用拓?fù)鋱D_01_total

按監護儀內部功能分為三大核心場景：一是核心電源轉換與分配(能量基礎)，需高效率、低噪聲;二是精密傳感器與信號鏈供電(數據源頭)，需超低噪聲與快速響應;三是人機交互與告警驅動(安全接口)，需可靠隔離與智能控制。

二、分場景MOSFET選型方案詳解

(一)場景1：核心DC-DC電源轉換與負載開關——能量基礎器件

主電源路徑及POL(負載點)轉換需處理中等電流，要求高效率以延長電池續航，低噪聲以避免干擾精密測量電路。

推薦型號：VBQF1302(Single-N，30V，70A，DFN8(3x3))

- 參數優勢：30V耐壓完美適配12V/24V輸入總線，10V下Rds(on)低至2mΩ，傳導損耗極低;70A超高連續電流能力為多路負載提供充足裕量;DFN8封裝熱阻低，利于散熱。

- 適配價值：用于主降壓轉換器同步整流或關鍵負載開關，可將電源路徑損耗降至最低，提升整機效率至90%以上，顯著延長電池供電時間。其低寄生參數有助于減少開關噪聲對模擬前端的干擾。

- 選型注意：確認最大負載電流及輸入電壓范圍，確保充分降額使用;需配合高性能PMIC或驅動IC，并做好功率回路布局以抑制振鈴。

(二)場景2：精密傳感器與模擬前端供電開關——數據源頭器件

血氧、心電、血壓等傳感器模塊供電要求電源純凈，開關噪聲極低，且能快速響應MCU的啟停指令以實現分時節能。

推薦型號：VB1330(Single-N，30V，6.5A，SOT23-3)

- 參數優勢：30V耐壓覆蓋12V及以下電源軌，4.5V低柵壓驅動下Rds(on)僅33mΩ，可由MCU GPIO直接高效驅動;SOT23-3封裝極小，節省寶貴板面空間。

- 適配價值：作為傳感器模塊的獨立供電開關，實現按需上電，大幅降低待機功耗。其快速開關特性與低漏電流確保對傳感器供電的精準控制，避免引入開關毛刺干擾微弱的生理信號采集。

- 選型注意：需在柵極串聯小電阻(如22Ω)以減緩邊沿，降低EMI;對于極高精度ADC電路，可在開關后級增加LC濾波。

(三)場景3：顯示背光與聲光告警驅動——安全接口器件

LCD/OLED背光驅動及蜂鳴器、指示燈驅動需穩定可靠，并能實現PWM調光/調音，要求器件具備良好的線性控制特性與隔離能力。

推薦型號：VBTA3230NS(Dual-N+N，20V，0.6A，SC75-6)

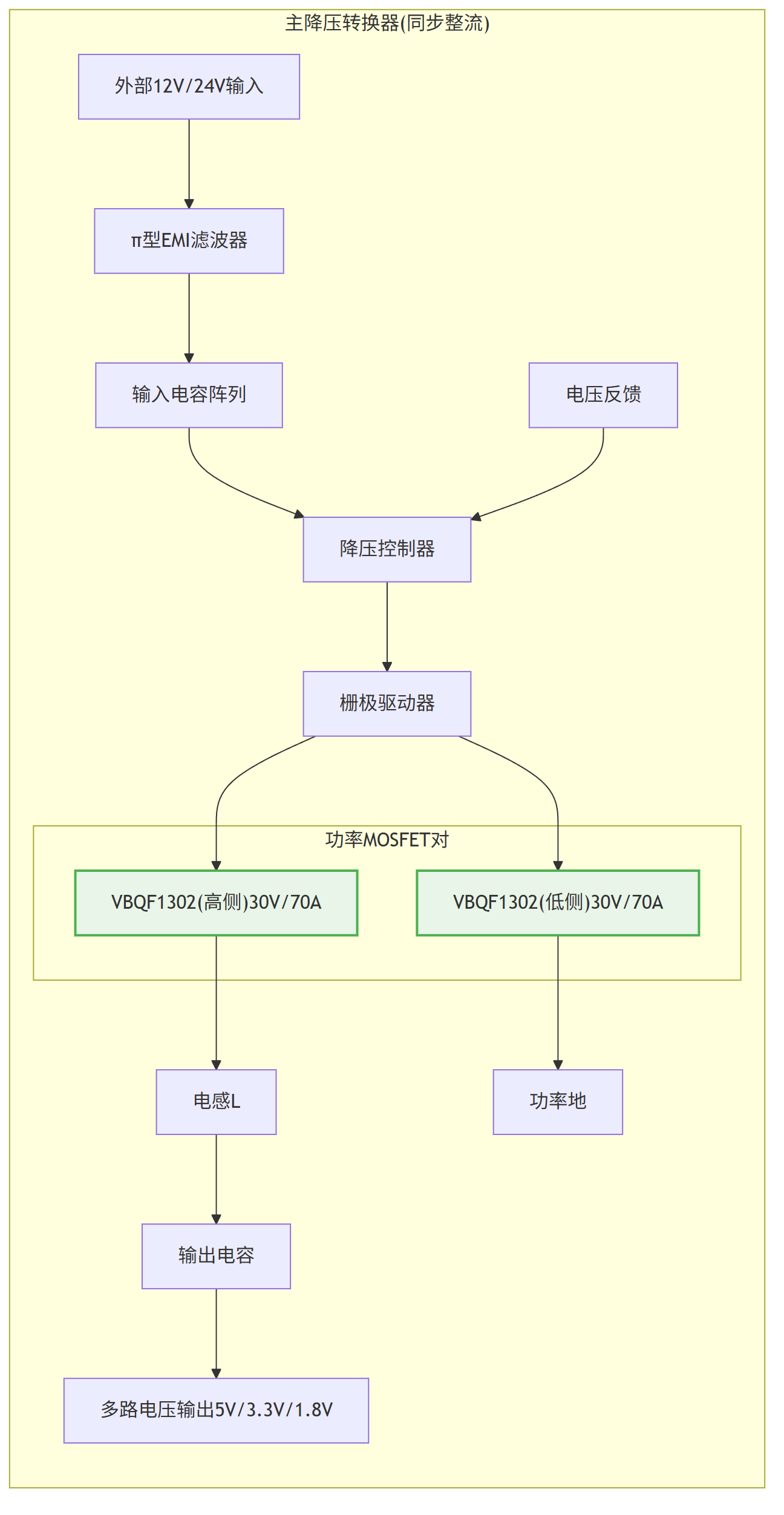

圖2: AI醫療監護儀方案功率器件型號推薦VB1102M與VB1330與VBQG2610N與VBQF1302與VBTA3230NS與VBQG1317與產品應用拓?fù)鋱D_02_power

- 參數優勢：SC75-6超小封裝內集成兩顆獨立N-MOSFET，節省超50%布局空間;閾值電壓范圍寬(0.5V-1.5V)，兼容1.8V/3.3V低壓邏輯直接驅動;20V耐壓適配背光LED串驅動電壓。

- 適配價值：雙通道獨立控制，可分別驅動背光LED與告警指示燈，或構成H橋驅動小型蜂鳴器，實現豐富的提示功能。其小電流能力與低壓驅動特性完美匹配此類負載需求，并能通過PWM實現精準的亮度與音調控制。

- 選型注意：用于驅動感性負載(如蜂鳴器)時，必須并聯續流二極管或選用集成保護的器件;需注意SC75封裝焊接工藝要求，確?？煽啃?。

三、系統級設計實施要點

(一)驅動電路設計：匹配器件特性

1. VBQF1302：需搭配驅動能力≥2A的同步降壓控制器(如TPS54302)，優化功率地回路，柵極可增加小電容(如1nF)以阻尼振蕩。

2. VB1330：可由MCU GPIO直接驅動，柵極串聯22Ω-100Ω電阻，靠近MOSFET放置。

3. VBTA3230NS：可由MCU GPIO直接驅動，若用于PWM調光，需關注開關速度與EMI，柵極串聯10Ω-47Ω電阻。

(二)熱管理設計：分級散熱

1. VBQF1302：作為主要發熱器件，需在其DFN8封裝底部及周邊布置充足敷銅(建議≥150mm2)，并利用多層板散熱過孔將熱量導至內層或背面。

2. VB1330與VBTA3230NS：功耗較低，常規PCB敷銅即可滿足散熱需求，重點確保焊接可靠性。

(三)EMC與可靠性保障

1. EMC抑制

- 1. 所有電源輸入端口增加π型濾波器，并使用磁珠隔離數字與模擬地。

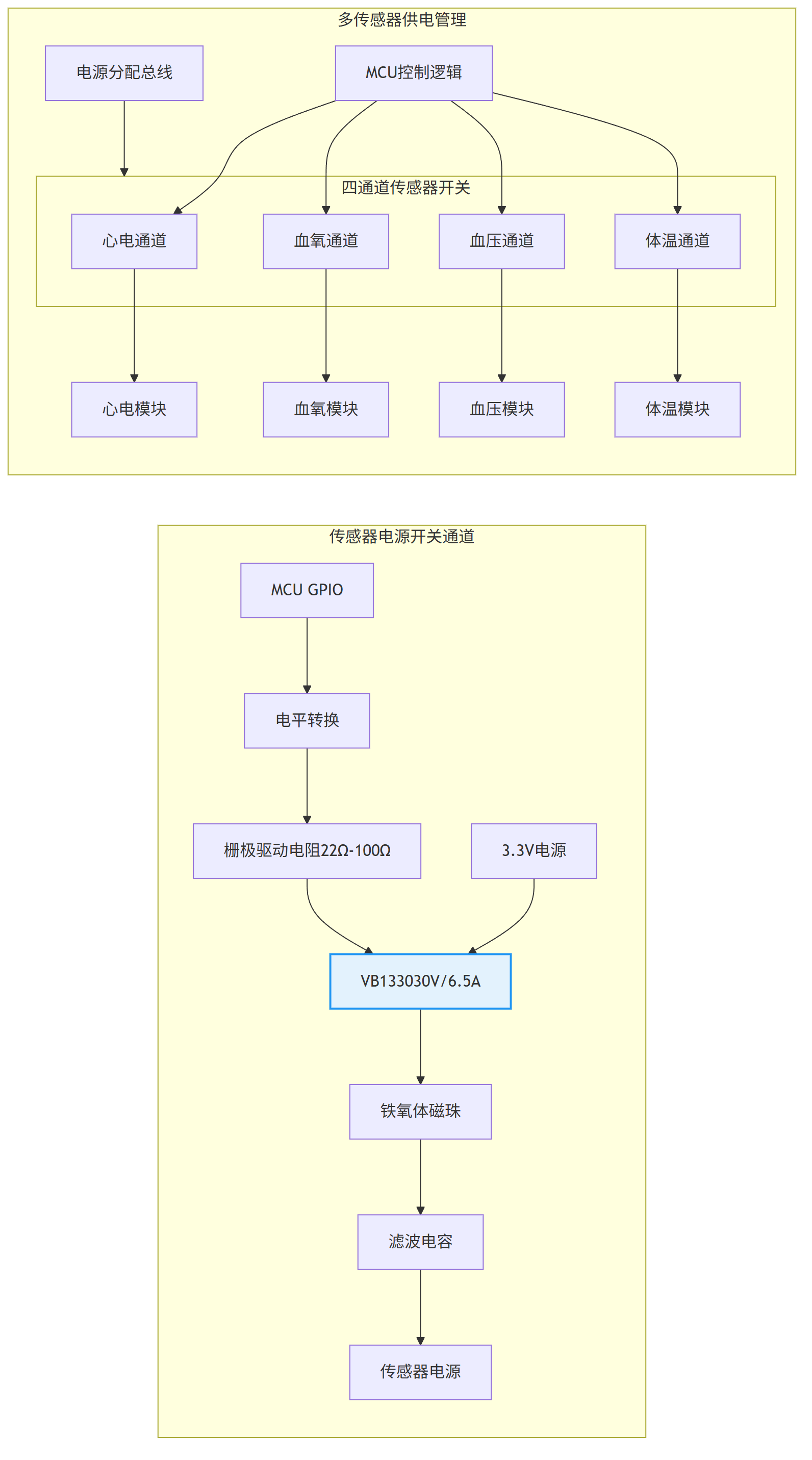

圖3: AI醫療監護儀方案功率器件型號推薦VB1102M與VB1330與VBQG2610N與VBQF1302與VBTA3230NS與VBQG1317與產品應用拓?fù)鋱D_03_sensor

- 2. VBQF1302所在的高頻開關回路面積應最小化，必要時在VDS間并聯100pF-470pF高頻電容。

- 3. 傳感器供電路徑(VB1330后)可增加鐵氧體磁珠與濾波電容，形成二級濾波。

2. 可靠性防護

- 1. 嚴格降額：在最高環境溫度下，電流使用不超過額定值的50%。

- 2. 靜電防護：所有與外部有連接可能的信號線及電源線，其對應的MOSFET柵極需設置TVS管(如SMBJ5.0A)進行ESD保護。

- 3. 隔離設計：患者接觸部分相關的傳感器供電(使用VB1330)需滿足醫療安規所需的 creepage/clearance距離，或采用光耦、隔離電源進行電氣隔離。

四、方案核心價值與優化建議

(一)核心價值

1. 極致能效與續航：核心電源路徑超低損耗設計，最大化電池利用率，支持監護儀長時間連續工作。

2. 高精度測量保障：為模擬前端提供潔凈、可控的電源，從源頭降低噪聲，提升生命體征數據采集準確性。

3. 高集成與高可靠：采用小型化封裝，在緊湊空間內實現復雜功能，器件選型滿足醫療設備對可靠性的嚴苛標準。

(二)優化建議

1. 功率升級：若需驅動更高功率的顯示屏背光，可選用VBQG1317(30V，10A，DFN6)。

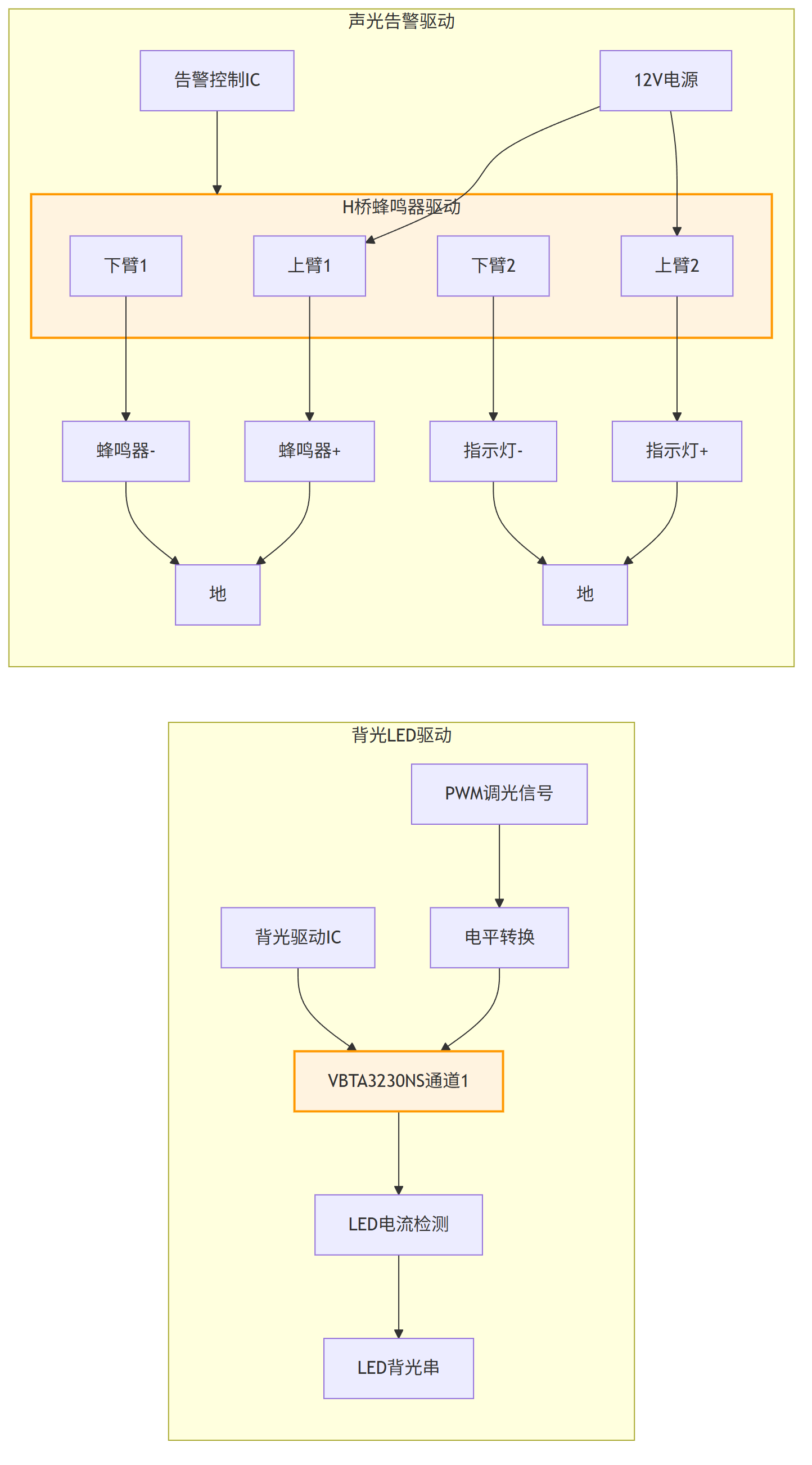

圖4: AI醫療監護儀方案功率器件型號推薦VB1102M與VB1330與VBQG2610N與VBQF1302與VBTA3230NS與VBQG1317與產品應用拓?fù)鋱D_04_display

2. 負壓開關需求：對于需要負電壓供電的模擬電路，可選用VBQG2610N(-60V， -5A， DFN6)作為開關。

3. 高壓隔離部分：若涉及與市電連接的外部電源適配器管理，可選用VB1102M(100V， 2A， SOT23)作為輸入側保護開關。

4. 集成化方案：對于多路傳感器管理，可優先選用多通道集成器件如VBTA3230NS，簡化布局與驅動設計。

功率MOSFET選型是AI醫療監護儀實現低功耗、高精度、高可靠性的硬件基石。本場景化方案通過精準匹配醫療電子特殊需求，結合嚴格的系統級設計與防護，為研發提供關鍵器件選型參考。未來可關注集成電流采樣與診斷功能的智能功率器件，助力打造下一代智能化、高可靠的生命健康監護平臺。
