???? 隨著顯示屏技術的不斷發展，真彩液晶顯示屏以其高分辨率、高對比度及高清晰度等優勢逐漸在嵌入式顯示系統中占據重要地位。目前，基于嵌入式平臺的LCD顯控技術的實現主要有兩種方式：ARM內嵌LCD控制器和獨立的控制器件。但是這兩種實現方式都存在著不足之處，內嵌控制器的使用可能增大處理器的負擔和限制顯示幀率，而外部控制器件不僅成本高，而且專用性比較強，很難適應不同類型的液晶屏。

　　據此存在的問題，這里提出一種基于ARM與FPGA的LCD控制器設計方案，該設計方案一方面能夠通過操作Linux OS下的Framebuffer設備提高顯存的寫入速率及減輕處理器的負擔，另一方面用FPGA來實現LCD控制器的設計，開發周期短、功耗低，同時具有靈活的移植性，可應用于不同中小尺寸的液晶顯示屏。

　　1 系統組成及工作原理

　　系統主要有微控制器、FPGA(LCD控制器)、存儲單元以及外設接口組成，系統組成框圖如圖1所示。

　　系統的工作流程：在FPGA內部的時序發生電路所產生的時序控制信號作用下，LCD控制器通過Framebuffer接口從微控制器讀出顯示所需的數據存入顯示緩存SRAM中。同時LCD顯示屏從顯存SRAM中讀取顯示數據，并通過數據格式轉換電路直接將數據信息實時顯示。

　　2 系統硬件設計

　　2．1 LCD控制器

　　LCD控制器是基于FPGA實現的。本方案采用Altera公司的Cvclone(颶風)系列EPlC6Q240。FPGA具有高速的數據傳輸I／O接口，可實現高速的顯存讀取速率，大大提高LCD顯示的幀率。而同時FPGA是可編程邏輯器件，可實現復雜的邏輯運算及提供復雜的控制時序。LCD顯示屏采用LQ035Q3DG01型的TFT-LCD液晶顯示屏，分辨率為320×240，圖像信號為RGB格式。

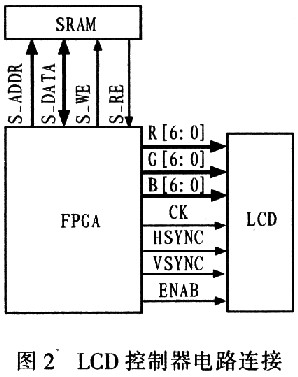

　　由于SRAM有較高的讀寫速度，該設計方案的顯示緩存采用1片IS61LV51216AL型SRAM，其容量為512 KB，讀寫速度為10ns左右。而顯示一幀圖像的大小為125 KB(320x240x2／l024)，F(xiàn)PGA對顯存的讀寫速度約為200 ns，因此滿足系統要求。圖2為LCD控制器電路連接圖。

　　2．2 ARM9微控制器

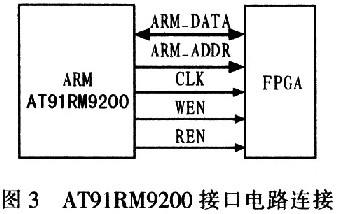

　　該系統設計的主控單元采用ATMEL公司的AT9lRM9200(簡稱9200)作為MCU，該處理器是基于ARM920T內核，工作主頻為180 MHz。性能可達到200 MI／s，系統采用開源的LINUX OS。但是ARM9作為系統的控制終端，需要完成信息采集、處理以及與外部通信等多項工作，而LCD控制器如果也要從內存中讀出數據顯示，這就會造成處理器負擔，從而降低顯示緩存讀入數據的速率，影響LCD的實時顯示。因此這里提出一種基于LINUX 0S下的Framebuffer接口的應用方法，大大提升顯存讀入數據的速率，從而提升整個顯示系統的實時性。圖3為AT91RM9200接口電路連接。

　　3 系統軟件設計

　　系統的軟件設計主要分為基于FPGA的LCD控制器設計與LINUX OS下Framebuffer驅動程序設計2部分。

　　3．1 LCD控制器設計

　　3．1．1 LCD控制器組成

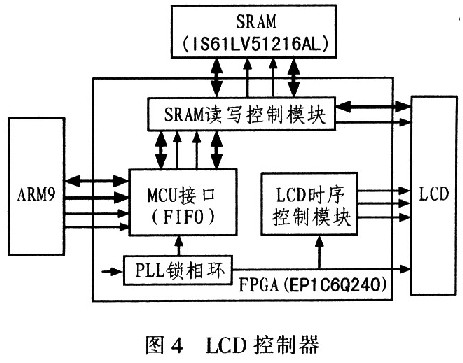

　　該設計方案的LCD控制器主要由緩存讀寫、MCU接口及LCD時序控制等模塊組成，具體組成如圖4所示。

　　3．1．2 LCD控制器設計原理

　　由TFT-LCD液晶屏顯示原理可知，顯示所需的主要控制信號有像素時鐘信號、行／場同步信號以及使能信號。該方案的顯示屏分辨率為320x240，要求設計液晶顯示屏的刷新頻率為60 Hz，即場同步信號(VSYNC)為60Hz，刷新一屏所需時間為1／60 s，而一場則由240個行同步信號組成，那么一個行同步信號的周期為1／(60x240)s，即可得行同步信號(HSYNC)為15 kHz。同理可得像素時鐘信號(CK)為5MHz。

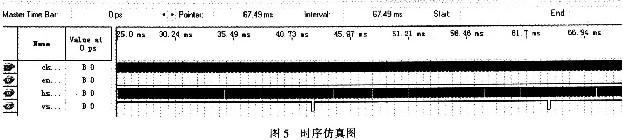

　　采用FPGA內置的鎖相環IP模塊(PLL)將FPGA 50 MHz時鐘信號F_CLK 10分頻為5 MHz的像素時鐘信號。應用狀態機方法，用Verilog硬件描述語言設計時序控制模塊，它為LCD提供滿足時序要求的控制信號VSYNC、HSYNC以及ENAB。設計完成后在QuatuslI環境下完成時序仿真，得到的仿真結果滿足時序要求，仿真圖如圖5所示。

點擊看原圖

　　SRAM為顯存模塊，由圖2可知LCD控制器與微控制器之間的數據傳輸是在ARM的時鐘控制下讀入，而同時LCD屏顯則是在像素時鐘信號CK的控制下從SRAM中讀取數據。針對該異時鐘域之間數據的傳輸問題本方案采用FPGA設計實現異步FIFO來完成。

3．2 Framebuffer驅動設計

　　Framebuffer是Linux內核中的一種驅動程序接

口，該接口將顯示設備映射為幀緩沖區。平臺使用Linux2．6．25內核。在Linux2．6內核當中，通常采用分層的驅動設計框架。對設備進行分層和分類管理，驅動底層為總線驅動，上層為具體設備驅動。在Framebuffer驅動程序中，其軟件設計流程為：首先需要針對該具體的設備和硬件連接注冊總線類型及申請系統總線資源；其次，將具體設備驅動程序注冊進入總線鏈表，Linux內核根據設備驅動程序中提供的探測函數檢測總線設備類型；最后在驅動探測函數中實現具體設備類型的注冊。以下為其具體的實現過程。

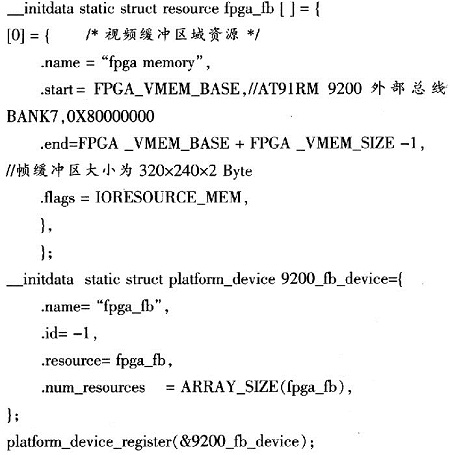

　　1)資源申請 系統中，9200通過外部總線接口的BANK7與FPGA FIFO接口連接，采用16位靜態總線方式對FIFO數據進行寫入操作。根據驅動設計框架，驅動程序設計的第一步需要通過系統調用platform_device_register函數申請總線資源，示意代碼如下：

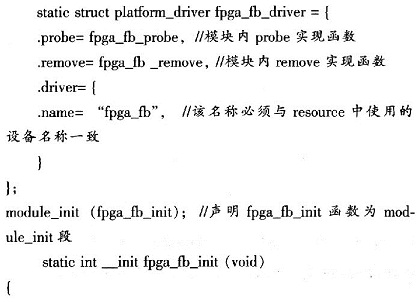

　　2)驅動注冊 在具體設備驅動中，通過使用module_init宏與module_exit定義驅動模塊的加載與卸載方法，在模塊注冊函數中使用plat-form_driver_register函數將具體設備的platform_driver結構體注冊進入系統總線鏈表，platform_driver中為總線提供具體設備的probe與remove等操作方法，其示意代碼如下：

　　3)Framebuffer設備注冊 在Linux中，通過fb_info結構體對幀緩沖設備信息進行描述。在fb_info中，較為重要的結構有fb_var_scree-ninfo、fb_var_screeninfo、fb_ops。其中，fb_var_screeninfo記錄用戶可修改的顯示控制器參數，包括屏幕分辨率；fb_fix_screeninfo記錄用戶不能修改的顯示控制器的參數，如屏幕緩沖區的物理地址等；fb_ops記錄了具體顯示設備IO操作的實現方法。驅動通過register_-framebuffer函數將fb_info記錄的顯示設備信息注冊進Framebuffer設備鏈表。

　　在Linux文件系統中，F(xiàn)ramebuffer設備的主設備號為29，次設備號為幀緩沖序號。Framebuffer設備注冊后通過mknod指令在系統dev目錄下創建Framebuffer設備文件節點，應用層程序可通過Framebuffer設備文件實現Framebuffer設備的訪問和操作。

　　4 結束語

　　該設計方案的LCD控制器達到實時性及顯示幀率的要求，每秒顯示至少25幀?；贔PGA設計的LCD控制器技術具有應用廣泛、移植性強、開發周期短以及成本低等優點，可以適用于眾多的需要LCD液晶顯示的系統或場合。
