摘要：介紹了一種用單片機ADμC812、CAN總線控制器SJA1000和CAN總線驅動器POA82C250組成的CAN總線智能節點的設計方案，給出了該節點的硬件結構和軟件設計方法，同時介紹了CAN總線的主要特點。

１　引言

ＣＡＮ（Ｃｏｎｔｒｏｌｌｅｒ Ａｒｅａ Ｎｅｔｗｏｒｋ）總線協議最初是以研發和生產汽車電子產品著稱的德國ＢＯＳＣＨ公司開發的，它是一種支持分布式實時控制系統的串行通信局域網。目前，ＣＡＮ總線以其高性能、高可靠性、實時性等優點，而被廣泛應用于控制系統中的檢測和執行機構之間的數據通信中。ＣＡＮ總線具有以下一些技術特性：

●多主方式工作，采用非破壞性的基于優先權的總線仲裁技術；

●借助接收濾波可實現多地址的幀傳送；

●數據采用短幀結構，抗干擾性強，數據幀男畔ⅲ茫遙瞇Ｑ榧捌淥?砦蠹觳獯朧┩晟疲?/P>

●發送期間丟失仲裁或由于出錯而遭破獲的幀可以自動重發；

●嚴重錯誤時可自動關閉總線功能，以使總線其它操作不受影響。

    ＣＡＮ總線符合ＩＳＯ１１８９８標準，最大傳輸速率為１ＭＢ／ｓ時?傳輸距離最大為４０ｍ；傳輸速率為５ｋＢ／ｓ時的最大傳輸距離為１０ｋｍ。ＣＡＮ總線的傳輸介質可為雙絞線、同軸電纜等。由于ＣＡＮ總線是一種很有發展前景的現場總線，因此?得到了國際上很多大公司的支持，加之基于ＣＡＮ總線的硬件接口簡單，編程方便，系統容易集成。因此?它特別適用于系統分布比較分散、實時性要求高、現場環境干擾大的場合。

２　系統結構

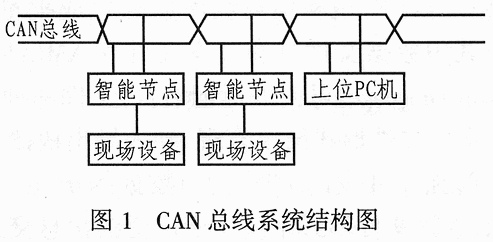

由于ＣＡＮ總線采用多主方式工作，所以它具有與ＤＣＳ控制系統不一樣的拓?fù)浣Y(jié)構。其控制系統的構成由計算機和智能節點組成，圖１所示是其系統結構。該系統最大的特點就是所有的節點（包括上位ＰＣ機）都能以平等的地位掛接在總線上。一個ＣＡＮ總線節點通常至少包括三個部分，即負責節點任務控制的單片機、ＣＡＮ總線控制器以及ＣＡＮ總線收發器。本文給出的就是一個可完成數據采集功能的ＣＡＮ節點的設計方法。

３?。茫粒喂?jié)點的硬件設計

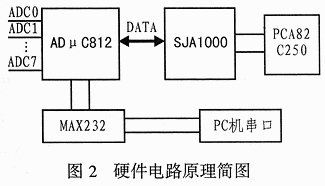

本ＣＡＮ節點的電路原理簡圖如圖２所示。該電路的三個核心器件是單片機ＡＤμＣ８１２?１?、獨立的ＣＡＮ總線控制器ＳＪＡ１０００和ＣＡＮ總線驅動器ＰＣＡ８２Ｃ２５０。其中ＳＪＡ１０００?２?和ＰＣＡ８２Ｃ２５０兩者的組合應用已經在很多ＣＡＮ總線節點的設計中用到，而本設計的特點就在于，它是根據要完成數據采集功能這一具體要求來選用微控制器ＡＤμＣ８１２。圖２中的串行接口芯片ＭＡＸ２３２作為ＡＤμＣ８１２與ＰＣ機的串口連接，它的使用是由該單片機的調試特點決定的。

ＡＤμＣ８１２是高度集成、高精度１２位數據采集系統，該產品在其內核中集成了帶有片內可重編程非易失性閃速／電擦除程序存儲器的高性能８位（與８０５１兼容）ＭＣＵ和多通道（８?jìng)€(gè)輸入通道）１２位ＡＤＣ。

由于ＡＤμＣ８１２只需要通過其串口模塊和計算機的串口進行連接，而不需要額外的仿真器，因而可利用ＡＤＩ公司的ＱＵＩＣＫＳＴＡＲＴ軟件來實現程序的在線下載、在線調試和在線仿真，從而極大地提高了工作效率。這也是本設計使用ＭＡＸ２３２的原因。

該系統在工作時，首先將從前面傳感器送來的工業標準信號（４～２０ｍＡ或１～５Ｖ）通過調理電路變?yōu)椋啊玻担值?a href="http://m.makelele.cn/analog/" target="_blank">模擬電壓信號輸入至ＡＤμＣ８１２的Ｐ０．０～Ｐ０．７ （ＡＤ０～ＡＤ７）引腳（根據實際情況確定所需ＡＤ端口的數量），然后通過程序控制，再將Ａ／Ｄ轉換所得的數字信息通過ＳＪＡ１０００和ＰＣＡ８２Ｃ２５０送到ＣＡＮ總線上的相關節點。

ＳＪＡ１０００作為微控制器的片外擴展芯片，其片選引腳ＣＳ應接在微控制器的Ｐ２．０上，以用于決定ＣＡＮ控制器各寄存器的地址。ＳＪＡ１０００通過ＣＡＮ總線驅動器ＰＣＡ８２Ｃ２５０連接在物理總線上。ＰＣＡ８２Ｃ２５０器件可提供對總線的差動發送能力和對ＣＡＮ控制器的差動接受能力，它同時完全和“ＩＳＯ１１８９８”標準兼容。為進一步提高系統的抗干擾能力，一般在ＣＡＮ總線控制器ＳＪＡ１０００和ＣＡＮ總線驅動器ＰＣＡ８２Ｃ２５０之間加接６Ｎ１３７光電隔離芯片，只不過在圖２中沒有表示出來。由于通信信號傳輸?shù)綄?dǎo)線的端點時會發生反射，而且反射信號會干擾正常信號的傳輸，因此，總線兩端應接有終端電阻Ｒ１、Ｒ２，以消除反射信號，其阻值應當與傳輸電纜的特性阻抗大致相當。

４?。茫粒喂?jié)點的軟件設計

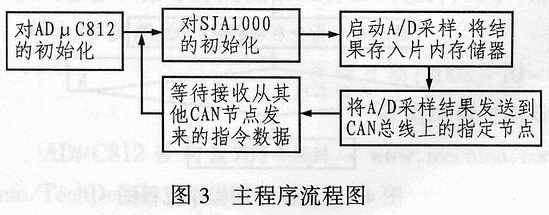

本節點的軟件編程主要包括Ａ／Ｄ轉換（ＡＤＣ）、ＣＡＮ控制器的初始化、ＣＡＮ總線數據的發送和接收等幾個部分。主程序的流程圖如圖３所示。

下面分別對這幾個主要部分的程序設計做一介紹。

４．１ Ａ／Ｄ轉換部分

筆者在本設計中采用的是單步Ａ／Ｄ轉換模式，并將Ａ／Ｄ轉換結果存入指定的數據存儲區。具體步驟如下：

（１）通過設置ＡＤＣ控制寄存器（ＡＤＣＣＯＮ１和ＡＤＣＣＯＮ２）的值來確定Ａ／Ｄ轉換的工作狀態和采樣通道號；

（２）使能ＡＤＣ中斷，置位ＳＣＯＮＶ位以啟動單步Ａ／Ｄ轉換；

（３）等待響應ＡＤＣ中斷，并進入中斷服務程序；

（４）把采樣所得的數據從ＡＤＣＤＡＴＡＬ和ＡＤＣ-ＤＡＴＡＨ兩個特殊寄存器中取出，并存入預設的片內數據存儲器中，然后退出中斷服務程序；

（５）判斷所需通道是否采樣完畢，如果未完成，則設置采樣通道號并返回步驟（２），若完成則退出Ａ／Ｄ轉換子程序。

通過該程序可隨時根據實際需要更改采樣通道數，并將采樣結果直接存入指定數據存儲區，以為今后向ＣＡＮ總線發送所得數據提供便利。

４．２ ＳＪＡ１０００的初始化

ＣＡＮ的通信協議主要是由ＣＡＮ控制器完成的，因此，要想實現ＣＡＮ節點的數據傳送，對ＣＡＮ控制器的初始化是十分關鍵的。這個步驟直接決定著該ＣＡＮ網絡系統各節點所共同遵守的協議。對ＳＪＡ１０００進行初始化實際上就是通過單片機向其片內的各個寄存器寫入控制字的過程，其寄存器包括以下幾個：

ＲＥＧ ＣＯＮＴＲＯＬ—內部控制寄存器地址；

ＲＥＧ ＣＯＭＭＡＮＤ—內部命令寄存器地址；

ＲＥＧ ＳＴＡＴＵＳ —內部狀態寄存器地址；

ＲＥＧ ＩＮＴＥＲＲＵＰＴ—內部中斷寄存器地址；

ＲＥＧ ＡＣＲ—內部驗收代碼寄存器地址；

ＲＥＧ ＡＭＲ—內部驗收屏蔽寄存器地址；

ＲＥＧ ＢＴＲ０—總線定時寄存器０；

ＲＥＧ ＢＴＲ１—總線定時寄存器１；

ＲＥＧ ＯＣＲ—輸出控制寄存器。

其中：ＢＴＲ０、ＢＴＲ１寄存器的內容可用于決定系統通信的波特率和ＣＡＮ協議物理層中的同步跳轉寬度，因此，對于一個系統中的所有節點，這兩個寄存器的內容必須相同（包括上位機），否則將無法進行通信；ＯＣＲ寄存器的內容用于決定ＣＡＮ控制器的輸出方式；而寫入ＡＣＲ、ＡＭＲ寄存器的內容則要根據實際的網絡系統和報文標志符來決定。本設計中，筆者采用的是ＢａｓｉｃＣＡＮ模式。

完成初始化后，ＣＡＮ控制器就能正常運行了，但是要實現具體的數據收發任務，還必須編制特定的收、發程序。

４．３ ＣＡＮ總線數據的發送和接收

（１）發送部分的程序設計

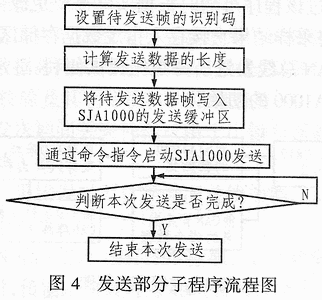

用ＣＡＮ總線發送數據的流程圖如圖４所示。實際上，在程序運行過程中，常常會在發送某一幀數據時發現上一幀的數據還沒有完全發送完畢（可以通過查詢狀態寄存器ＲＥＧ ＳＴＡＴＵＳ的第４位ＢＩＴ ＴＣＳ的顯、隱狀態可了解上次數據的發送情況）。因此，筆者采用的處理方法是：通過指令啟動本次發送之后，就不停地查詢狀態寄存器，以判斷本次發送是否完成，直到確定完成為止。這樣可以為下次發送提供便利，同時也有利于程序的順利執行，從而避免出現錯誤。

（２）接收部分的程序設計

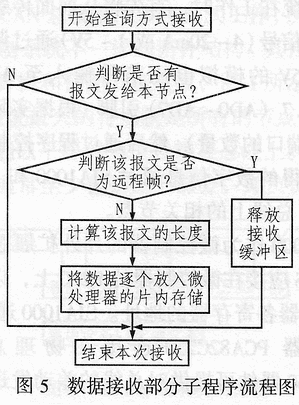

圖５所示是該系統接收部分的軟件流程圖。

實際上，在對響應速度要求不太高的場合，以查詢方式來設計接收子程序是最簡單、最可靠的方式。如果總線上有數據發往本節點，則通過查詢狀態寄存器的第１位ＢＩＴ＿ＲＢＳ的位狀態，便可得知接收緩沖區（ＲＸＦＩＦＯ）中的可用信息，然后通過軟件將ＲＸＦＩＦＯ中的數據逐個“移入”到指定的片內存儲空間即可。對于這樣一個主要以數據采集功能為主的ＣＡＮ節點，這些數據多半是由ＣＡＮ網絡中的“控制中心”發來的控制信號，設計時把它們留給ＡＤμＣ８１２進一步處理就可以了。

還應注意的是：在接收查詢過程中，要“觀察”是否有總線關閉、總線出錯、接收緩沖器超載等狀態，如果有的話，必須要進行相應的“錯誤”處理，否則也不能正常進行數據接收，還有一個問題是關于遠程幀的處理。限于篇幅，本文不作介紹。

５　結束語

實踐證明：本文所介紹的ＣＡＮ總線智能節點能夠很好地實現對工業標準模擬輸出信號的采集以及與ＣＡＮ總線上其它節點的通信。由于該節點是基于單片機ＡＤμＣ８１２開發的，因此它的體積小巧且擴展靈活。筆者相信，基于該單片機的各種總線節點一定會得到廣泛的應用。
