采用電力電子應用平臺DSP通用板的設計原理

摘要：隨著電力電子市場需求與日俱增,?為了縮短電力電子硬件設計的開發時間，本文設計開發了DSP56F803通用板作為各種電力電子應用的硬件開發平臺。為了增強它的應用靈活性，該通用板在擴展出DSP主要功能模塊的同時，通過采用復雜可編程邏輯器件XC95XL144實現各種保護邏輯以及輸入輸出口的擴展功能.DSP和CPLD綜合利用作為通用板的核心是本文設計的主要特色。

引言

為了與電力電子技術的迅速發展同步, 同時提高電力電子硬件開發的模塊化，縮短硬件開發的時間，本文設計開發了DSP56F803通用板作為各種電力電子應用的硬件開發平臺。此外，復雜可編程邏輯器件CPLD具有可編程性強和應用靈活的特點，可以極大的降低系統開發成本和縮短開發周期。為了提高該通用板的應用靈活性，本文采用Xilinx公司的高性能低電壓的復雜可編程邏輯器件CPLD XC95XL144 實現了各種保護邏輯以及四組輸入輸出口的擴展,DSP56F803和XC95XL144的綜合應用作為通用板的核心部分是本文設計的主要特色。

電力電子技術飛速發展，電力電子控制裝置也廣泛應用于各種領域。例如：不停電電源、開關電源、機車輔助電源、蓄電池充電放電、電子模擬負載、電力機車、電傳動內燃機車等。此外，在有些國家，例如丹麥、德國、美國等，電力電子控制并網逆變器已經逐步應用于太陽能發電以及風能發電裝置與電力系統的連接。

1 設計思想

本文設計通用板遵循的主要原則是在滿足功能盡量全面的同時提高抗干擾能力和應用靈活性，這樣可以大大的降低電力電子應用的硬件開發成本，縮短開發時間，提高應用穩定性。本文設計的通用板綜合使用DSP和CPLD作為核心部分，開發了豐富靈活的外圍電路。本文首先基于Xilinx Foudation 3.li軟件用硬件描述語言VHDL編程進行仿真綜合，最后，本文采用了Xlinx公司的XC95XL144高性能的可編程邏輯器件CPLD 實現了各種保護邏輯以及四組輸入輸出口的擴展。

設計DSP通用板時首先考慮是應該擴展的功能模塊。1、脈寬調制技術已經廣泛應用于各種電力電子控制場合，因此首先擴展了脈寬調制模塊PWM的輸出。DSP56800系列的PWM的頻率和占空比可以連續變化，這樣可以實現無級變頻調速。2、電力電子控制必然要采樣各種電壓、電流信號，因此，本文擴展了DSP的8路12位模數轉換模塊ADC。3、目前大部分的電力電子控制需要進行DSP與DSP或DSP與PC機的通信，因此本文擴展了異步串行通信模塊SCI，為了提高抗干擾能力，增長傳輸距離，實現遠程監控，本文采用RS-485差分通信。4、越來越多的電力電子裝置是并網運行的，因此需要檢測電網的過零點和周期，本文擴展了定時器模塊TIMER，它的接口可用于各種信號的過零點和周期檢測。5、電力電子應用一般只需要記錄少量的故障數據，因此本文僅擴展了64K鐵電非易失性存儲器FM24CL64，它讀寫只需要兩根線，而且讀寫沒有延時。6、一般的系統都會有時鐘，記錄故障時同時記錄故障發生的時刻，以備分析故障數據。本文擴展了實時時鐘X1226，它和FM24CL64共用時鐘線和讀寫信號線，只是兩個器件的物理地址不同。7、最后，本文還擴展了電源監測和硬件看門狗芯片MAX706RESA。MAX706.pdf MAX707.pdf MAX708.pdf

DSP56F803和XC95XL144的接口主要包括電力電子主電路檢測到的過壓、過流保護信號通過CPLD的邏輯操作后觸發DSP外中斷或PWM出錯保護引腳PWMFAULT來實現保護功能；利用低位地址線和低位數據線來擴展輸入輸出口。

DSP56F803外設模塊的子程序的編寫采用Embedded SDK，因?yàn)樗峁└鞣N外設模塊的驅動程序和接口，即使不需要熟悉DSP的內部硬件結構也可以方便的使用。對于DSP56F803對XC95XL144的讀寫操作，本文根據DSP56800系列匯編指令集，開發自己的SDK軟件包。

2 硬件設計

印制電路板（PCB）的抗干擾設計與具體電路有著密切的聯系，在設計通用板的硬件時，本文充分考慮了抗干擾設計的要求。為了提高通用板的穩定性以及抗干擾能力，本文設計了高速四層板，中間兩層分別鋪電源和地，上下兩個表面走信號線。為了提高電源和地的抗干擾能力，數字電源和模擬電源之間以及數字地和模擬地之間使用磁珠相連，模擬地和模擬電源以及數字地和數字電源之間連接電容。為了消除公共阻抗耦合，每個芯片的關鍵部位都配置了容量適當?shù)娜ヅ弘娙荨?/P>

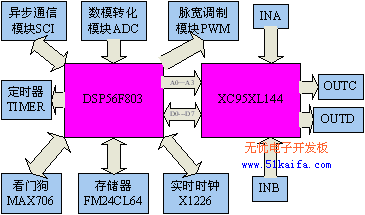

圖一：DSP通用版硬件結構圖

2.1核心芯片介紹

本文采用的DSP是DSP56800系列數字信號處理器中的DSP56F803。DSP56800系列采用哈佛結構，將程序空間和地址空間分開編址，這樣在處理數據空間運算與數據傳輸?shù)耐瑫r可以并行的從程序空間讀取下一條指令，提高處理速度。DSP56800系列數字信號處理器具有豐富的I/O口和多種外圍設備。DSP芯片上集成了通用輸入輸出模塊GPIO、異步串行通信模塊SCI、脈寬調制模塊PWM、模數轉換模塊ADC、同步串行通信模塊SSI、控制局域網模塊CAN2.0A/B、定時器模塊TIMER等多種外設模塊，實現完全的單片化。

XC95XL144是Xilinx公司推出的一款高性能低電壓的可編程邏輯器件，它共有100 個引腳，內部集成了3200個典型可用門，有144個邏輯單元，74個可用I/O口，可單獨配置為輸入、輸出及雙向工作方式，3個全局時鐘及3個全局使能端和1個全局清除端，它支持3.3V和2.5V電壓工作，其傳輸延時僅為5 ns。同時，XC95XL144支持在線編程，程序通過JTAG接口下載，使用簡單方便。

2.2 DSP56F803通用板主要功能模塊的設計

2.2.1脈寬調制模塊PWM。PWM模塊主要用于電力電子變流器開關器件的控制以及各種電機控制。模塊有六路輸出通道，它們可以根據需求在軟件中被配置成3對互補對；2對互補對和2路獨立通道；1對互補對和4路獨立通道；6路獨立通道。在互補操作方式下，允許可編程死區時間的插入，以防止上下橋臂的貫穿短路。PWM的頻率和占空比連續可調，通過電流傳感器的輸出波形扭曲校正和獨立得頂、底輸出引腳極性控制，可以實現無級變頻。

2.2.2 模數轉換模塊ADC。ADC可以用于采樣各種電流、電壓、轉速等信號。ADC包括8路輸入通道和兩個獨立的采樣保持電路,轉換精度為12位。轉換過程可以被同步信號觸發，也可以被控制寄存器的START位寫操作觸發。輸入模式可以分為單邊輸入和差分輸入。

2.2.3 串行通信模塊SCI。SCI是全雙工異步通訊接口，使用標準不歸零NRZ數據格式，可編程選擇8位或9位數據格式，功能獨立的SCI發送器和接收器以及中斷請求。雖然大多數PC機都采用RS-232接口，但是它的傳輸距離只有50英尺左右，通用板采用RS-485差分通信，提高抗干擾能力，最大傳輸距離可以達到4000英尺以上，適用于遠程監控。這樣PC機或其它DSP板就可以通過隔離的485與通用板進行通信了。

2.2.4 定時器模塊TIMER。定時器的兩個主要功能：定時觸發一定的事件；記錄兩個外部事件之間所經歷的內部時鐘周期數，也就是得到外部事件的時間周期。因此接口可用于各種信號的過零點檢測,用于并網運行的各種裝置時，可以檢測電網的過零點和周期。

2.2.5 由于電力電子一般只需要故障數據，本文就沒有通過總線外擴存儲器，只通過兩個通用輸入/輸出口擴展了64K鐵電非易失性存儲器FM24CL64。FM24CL64是8192x8bit的結構，允許連續讀寫和隨機讀寫，讀寫沒有延遲，高可靠性的鐵電物質，存儲時間長到45年。本文還擴展了實時時鐘X1226，這樣在記錄故障數據的同時記錄故障發生的時間，以便分析故障時使用。X1226帶有兩個報警器和512字節的電可擦除只讀寄存器，內部集成晶振補償電路和電池后備，編程可以控制PHZ/IRQ引腳輸出報警信號或與時鐘頻率相關的三種不同頻率的信號。

2.2.6為了防止電源低電壓，本文采用了電源電壓監測芯片MAX706RESA，它檢測電路在上電和電源電壓低時都發出復位信號使整個系統復位，同時還具有看門狗定時器功能，在1.6s內DSP的WDI引腳電平不翻轉，就會給DSP發一個可靠復位信號，增強了抗干擾能力。???????????????????????????????????????????????????????

2.3 DSP56F803與XC95XL144的接口的設計

本文在安排XC95XL144引腳時遵循的主要原則是電氣特性相似的同一組輸入輸出口盡量放在同一個宏單元，排列順序根據布線方便為原則。通用板DSP56F803與XC95XL144的接口包括：數據選擇線DS、低位數據線D0-D7、低位地址線A0-A3以及A6 作為XC95XL144的復位控制端、六路PWM輸出信號以及三路出錯保護引腳PWMFAULTA0- PWMFAULTA2、外中斷IRQA和IRQB。這里只介紹一下XC95XL144的通用功能，其它具體的功能要根據具體的電力電子應用需求來修改VHDL語言程序。

DSP56F803的地址線A6模式設置為通用輸入輸出口，作為XC95XL144的復位控制RESET，當RESET置低時，XC95XL144復位，輸出口置為低電平（高電平有效）。DSP56F803的六路PWM輸出作為XC95XL144的輸入與它連接，對應有六個輸出口，可對它們進行一定的邏輯操作后輸出，這樣可應用于更廣泛的控制場合。電力電子主電路部分的過壓、過流信號輸入到CPLD，經過一定的邏輯，觸發DSP外中斷IRQA、IRQB或PWM出錯保護引腳PWMFAULT來實現保護功能。DSP56F803的數據選擇線DS連在XC95XL144，與低位地址線配合，控制4組每組8路輸入輸出口的讀寫操作。在使用輸入輸出口時一般都確定了具體是輸入還是輸出，因此本文設計時為提高穩定性，確定其中兩組輸入口和兩組輸出口。

3? 軟件設計

對于DSP56800系列產品，Motorola提供兩種軟件開發工具:一個是Codewarrior集成開發環境,是一種可靠的用語交叉匯編、交叉C編譯、鏈接和調試的開發工具。Metrowerks公司屬M(fèi)otorola，它的Codewarrior集成開發環境包含了一個可視化的工程創建和管理系統，對源代碼文件和庫進行全面的管理，降低了工程的復雜性。另外一種是軟件開發工具Embedded SDK，它并不是DSP開發必需的，但是它可以大大的減輕開發工作的難度，加快開發的速度。對于DSP外設的各模塊的子程序的編寫采用Embedded SDK很容易掌握，這里就不詳細介紹了。

對于CPLD，本文首先采用Xilinx Foudation3.li軟件編譯仿真。通過低位地址選擇和地位數據線實現對兩組輸入、輸出口控制部分的源程序如下：

PROCESS(RD,RESET) //讀進程

??BEGIN

? IF(RESET=’1’ )THEN? //復位信號

? internal_bus_in<="ZZZZZZZZ";//內部總線信號

? ELSIF( RD=’0’)THEN

????? IF(A0=’0’ AND A1=’0’)THEN //地址選擇

????? internal_bus_in<=IOA;

????? ELSIF( A1=’0’ AND A0=’1’)THEN

????? internal_bus_in<=IOB;

????? END IF;

? ELSE

? internal_bus_in<="ZZZZZZZZ";

? END IF;

? D<=internal_bus_in;

END PROCESS;

PROCESS(WRR,RESET)? //寫進程

?? BEGIN

?? IF(RESET=’1’) THEN

?? IOC<="00000000";

?? IOD<="00000000";

?? ELSIF( WR’EVENT AND WR=’1’) THEN

?????? IF(? A0=’0’ AND A1=’0’) THEN

?????? IOC<=D;

? ?????ELSIF(A1=’0’ AND A0=’1’) THEN

?????? IOD<=D;

?????? END IF;

??? END IF;

END PROCESS;

在進行DSP和CPLD綜合調試時，針對DSP56F803對XC95XL144輸入輸出口的讀寫，本文根據DSP56800系列匯編指令集，開發了對CPLD I/O 讀寫操作的SDK軟件包，對相應的I/O口讀寫只需簡單的調用軟件包程序。

4 結束語

本文設計的基于電力電子應用平臺的DSP通用板，DSP的各外設擴展功能模塊已經在DSP56800的軟件開發工具Embedded SDK基礎上，通過編寫一些小程序調試完畢。XC95XL144在Xilinx Foudation 3.li軟件仿真通過后，進行綜合試驗，然后燒入芯片進行實驗，并根據實際運行情況，對程序進行了改進。本文作者創新點是開發了DSP對CPLD 四組I/O口讀寫操作的SDK軟件包并完成了DSP和CPLD的綜合調試，提高了通用板的靈活性。
