應對下一代移動圖形處理的挑戰

GPU市場增長與Mali? 技術的成功

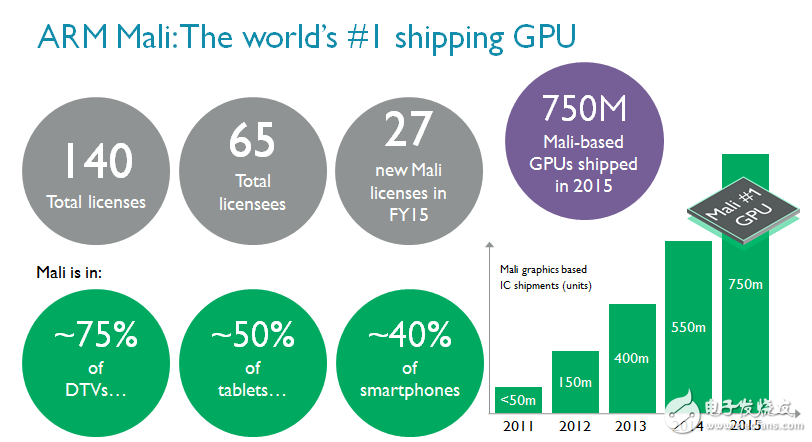

2006年，圖形處理器（GPU）總出貨量約為1.35億，廣泛用于智能手機、DTV和平板電腦等多種設備。同年，ARM? 完成對挪威Falanx公司的收購，并獲得其移動GPU技術，完成對原有IP技術的擴展。10年后的今天，僅智能手機的全球出貨量就已達到15億臺（據ARM內部數據和Gartner數據顯示）；短短10年時間，ARM Mali技術也已成為全球出貨量第一的GPU，2015年總計出貨量超過7.5億。

本文將重點討論GPU市場、技術、應用案例，以及GPU爆炸式發展背后的深層原因。同時，文章還將簡述ARM Mali GPU及其架構在過去10年的演進，并介紹搭載全新Bifrost架構的Mali-G71。

API與制程節點開發

對圖形領域而言，2015年振奮人心——全新應用程序接口（API）的出現允許開發商將基礎圖形硬件發揮至技術允許的最高水平。

同年，Khronos團隊的工作引發有關Vulkan的熱烈討論。Vulkan是新一代OpenGL API，為新一代圖形API設計量身打造。Vulkan足以滿足全部需求，并徹底終結了OpenGL ES和OpenGL作為API各自為政的時代。

Vulkan于2016年2月正式發布，是首款按照開發商需求設計的Khronos API。它由游戲引擎開發商、芯片提供商、IP公司和操作系統供應商共同開發，以期打造兼顧各相關方需求的最佳解決方案。Vulkan API應運而生，采用全新異構系統，不僅內置多線程支持，而且可以最大程度發揮硬件一致性的優勢。Vulkan屬于底層API，允許開發商自主決定硬件交互方式，并通過底層接入以找到最佳平衡點。

上述特性對虛擬現實（VR）等新興應用尤為重要，幫助開放商減少延遲，優化圖形流水線。

對聚焦GPU運算應用的開發商來說，OpenCL 2的發布是一個重要節點，多項全新理念進一步簡化了高性能GPGPU應用的開發流程。虛擬存儲共享概念的提出可以說最為關鍵，允許CPU和GPU之間的虛擬地址共享。與硬件一致性結合后，細粒度緩沖器共享成為現實。該技術簡化了實現CPU和GPU工作負載共享所需的開發工作，因為兩者間的數據雙向傳輸不再是必要條件。

半導體制造工藝也經歷了巨大革新。2014年，臺積電與三星推出20納米工藝節點，標志著平面工藝節點的10年歷史終于落幕。2015年，三星在Exynos 7420上使用全新14納米FinFet技術，臺積電緊隨其后，推出16納米FinFet工藝，并搭載于蘋果A9芯片。2016年，工藝節點獲得進一步完善，成本降低，產量增加。步入2017年， 10納米工藝節點也不再是夢想。

從GPU的角度看，工藝節點技術的進步對整個行業意義非凡。首先，工藝節點越先進，單位區域（或功耗）的晶體管密度就越大。GPU屬于并行處理器，只要架構擴展，性能就會隨之提升。然而，先進工藝節點對布線的擴展效果不如晶體管。恰恰相反，Ergo 工藝制程從28納米優化至14納米，SoC設計師得以實現更高的晶體管密度，但卻不如布線的擴展。這意味著，如果設計10納米GPU時采用與28納米同樣的方法，設計結果必然會打折扣，因為晶體管和布線各有權衡，不盡相同。設計師常常需要妥協，使IP適應某個節點，這種權衡隨著先進工藝節點數量的增加變得愈加重要。

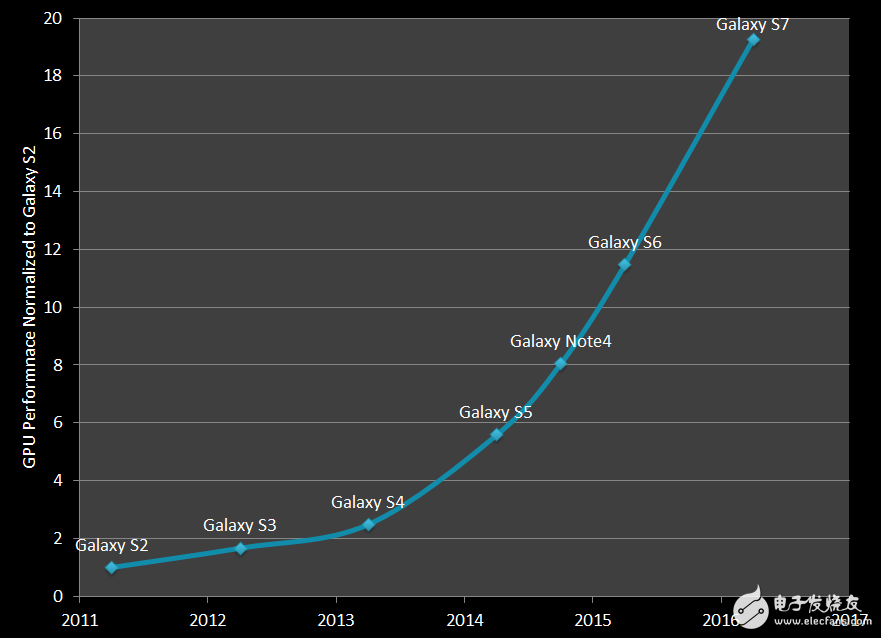

深入探討高端移動GPU的性能如何繼續提高之前，我們需要特別指出GPU性能從2011年到2016年提升了20倍這個有趣的事實。由于手機同時變得更加輕薄，因此該數字并不能代表技術進步的全景，但現代移動設備開發商對性能提升的渴求已經可見一斑。
