“Is ASIC dead ？”這是剛剛落下帷幕的2013“深圳（國際）集成電路創新與應用展”（China IC Expo，簡稱CICE）上業界熱議的一個話題。的確，現如今FPGA越來越“強勢”，越來越多地將ARM核、MCU、DSP等融合進來，在性能和功耗上對ASIC進行全面圍堵。不只如此，當硅制造技術進入到28nm甚至更低節點時，芯片制造動輒上百萬美金的NRE費用也讓系統設計公司吃不消。面對殘酷的現實，占全球ASIC市場份額第一位（2012占全球13.8%）的富士通半導體將如何應對？

　　圖1. 富士通半導體參展CICE并做演講。

　　ASIC在高性能應用領域不可替代

　　“標準ASIC市場低增長的一個原因是其小批量、低復雜度的細分市場正受到來自FPGA和ASSP的擠壓，而另一個原因是許多企業（客戶）并不希望等待9至12個月以設計標準單元ASIC原型。例如***、中國大陸等地的客戶往往不會等待標準單元ASIC設計，而是喜歡直接采用ASSP，即使在性能上會有一些損失?！备皇客ò雽?dǎo)體市場部副經理陳博宇（Alex Chen）在CICE同期舉辦的IC制造與設計服務論壇上表示。

　　此外，對于ASSP制造商，其收入可以從多個客戶中獲得，而對于ASIC制造商，收入僅來自單一客戶，而技能精湛的設計工程師卻日益短缺。因此許多IC廠商將目光投向了ASSP而不是標準單元ASIC。

　　而在高性能應用領域，情況就完全不同了。舉例來說，比較40nm工藝下相似功能的芯片面積，如下圖2所示，可以看到在線寬相同的條件下，采用FPGA 設計的芯片面積會比采用ASIC大很多，ASIC的優勢非常明顯。

　　圖2. 40nm工藝下相似功能FPGA和ASIC芯片面積比較。

　　雖然ASIC現在正受到來自FPGA和ASSP的夾擊，但在高性能應用領域，只要有量和足夠的設計能力，ASIC的優勢還是非常明顯。去年轟動一時的某FPGA大廠在華為的合同額降低很厲害就是一個例證，原因是華為很大部分的FPGA項目改用了ASIC設計！

　　“從現在開始，ASIC的市場將呈現一個健康穩定的發展態勢。以前富士通半導體的ASIC收入很大一部分來自日本市場，不過未來諸如佳能、索尼、夏普等這些日本廠商將會減少購買，而與此對應的是中國廠商正不斷在網絡、存儲、高性能服務器領域等高端市場擴張版圖。因此富士通半導體現在所要做的是將先進的高端ASIC設計服務更多地擴展到中國。” 陳博宇指出。

　　在先進節點上的積累：28nm的 30個tape out和7個量產…

　　早在上世紀90年代，富士通半導體就在中國大陸開始推廣ASIC方案和設計服務。針對不同時期不同的市場需求，富士通半導體都有與之相適應的ASIC方案和設計服務，如下圖3所示為富士通半導體技術路線圖。40nm以上工藝產品當前還是在富士通自己的晶圓廠生產，而40nm以下的產品則是和全球第一大代工廠臺積電（TSMC）合作。

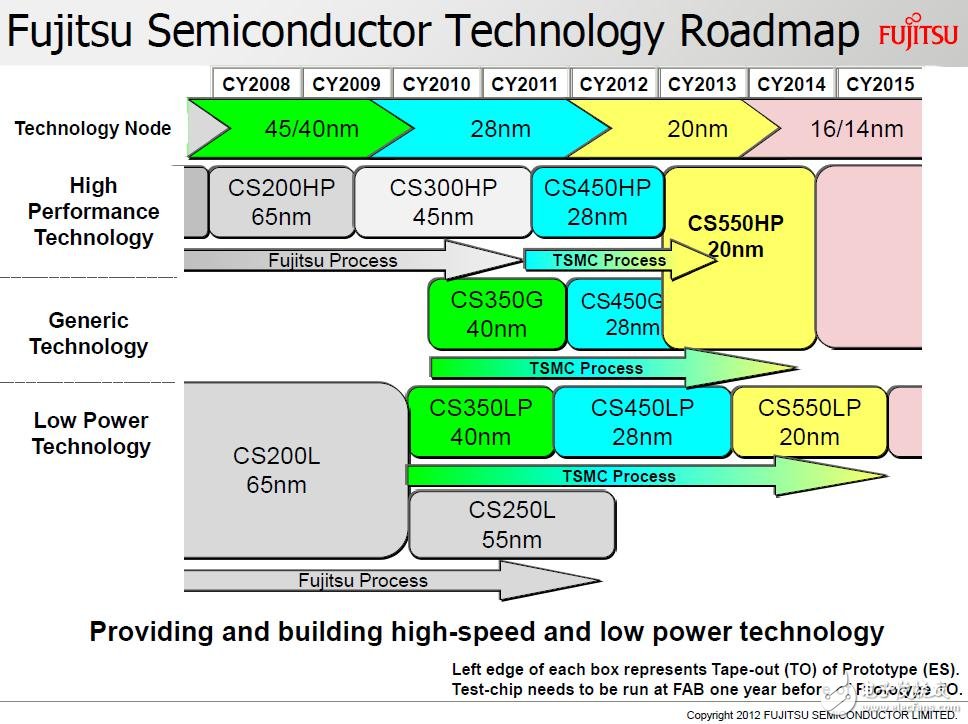

　　圖3. 富士通半導體工藝技術路線圖。

　　和TSMC的密切合作是富士通半導體能夠帶給高性能應用廠商的高價值之一，陳博宇指出：“TSMC擁有世界上最先進的硅制造技術，再加上富士通半導體的Know-How，您將比其他廠商（非富士通半導體客戶）更優先地使用到世界上最先進的半導體工藝制程?！?/p>

　　“2012年，富士通半導體已經將成熟量產的28nm先進半導體制造技術帶給了中國高端SOC設計廠商，客戶的反應非常好。截至目前，我們在28nm工藝上的Tape out數量已經達到30個，其中7個項目已經量產。而且今年即2013年，我們有2個20nm的項目正在進行中。這些合作使我們在對制程的管理和優化、良率的控制和提升方面積累了大量經驗。這些經驗不只是富士通半導體的財富，對客戶也是具有非常重要的意義?！标惒┯钸M一步補充道。

　　高質量、寬泛、一站式IP解決方案

　　ASIC的一個關鍵特點就是其復雜性（Complexity），隨著系統越來越復雜，對于IP有著寬泛和可靠性方面的要求，使用量也越來越大。種類齊全的經過驗證的一站式IP供應是富士通半導體帶給高端SoC客戶的又一獨特價值。如下圖所示，SOC設計中需要各種類型的IP，例如USB、HDMI、PCIE、SATA、MIPI、ARM CPU、AD/DA等，富士通半導體都有與之相應的IP積累。

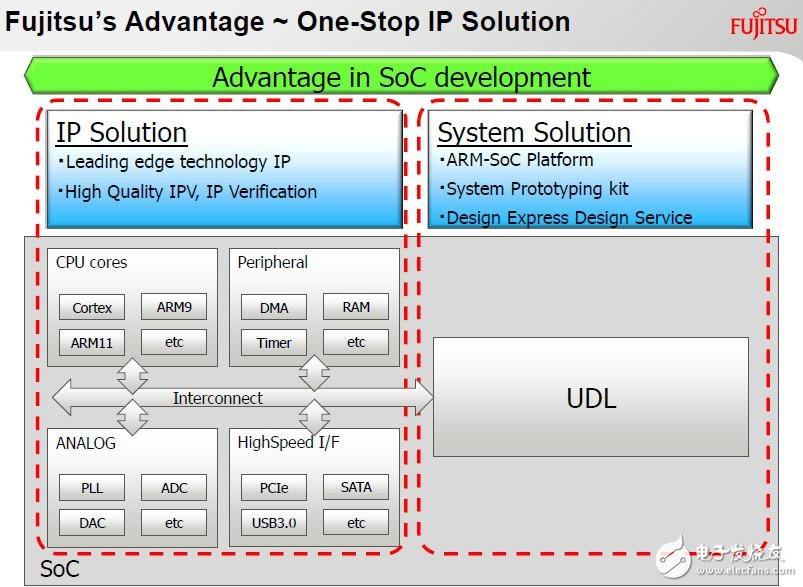

　　圖4. 富士通半導體提供一站式IP解決方案。

　　富士通半導體的IP分為兩種，一種是富士通半導體自己開發的IP，另一種是從第三方購買的IP。在IP的管理上，富士通半導體有它獨特的方法，即IPV （IP Verification flow），遵循這樣獨特的設計和驗證流程就可以保證打上富士通Logo的IP質量。這樣就在客戶和第三方IP提供商之間又加了一道保險。

　　“富士通半導體本身是一個IDM的公司，我們有自己的產品，本身就會考慮到自己產品量產的質量，所以會做很嚴格的質量管控，在自己的產品上做驗證。經過富士通整個大的平臺的驗證，IP的質量肯定會更有保證。” 陳博宇補充。

　　此外，富士通半導體經過嚴格評估和量產驗證的IP能夠省去客戶為尋找各個IP而去和不同IP供應商談判的時間。由于富士通半導體有很多合作伙伴，擁有非常大的客戶群，因此能夠拿到更具優勢的價格，這對資金壓力巨大的SoC設計廠商來講無疑非常重要。從芯片的風險角度講，一旦芯片出現IP的質量問題，客戶也無需為此而在各個IP供應商之間周旋。從成本角度，富士通半導體所提供的打包IP方案也會幫助節省客戶初期的IP 投入。

　　系統方案幫助客戶專注于核心設計

　　當半導體工藝節點從65nm向下發展到16/14nm的過程中，ASIC設計的成本增長是巨大的，現在動輒上百萬的NRE費用可是失敗不起的，這樣SoC的系統前期驗證就變得非常重要。不過，不用擔心，富士通半導體已經為您準備好了SoC驗證平臺。如下圖6所示，這包括ARM-SoC Platform和系統原型開發套件（System prototyping kit）。

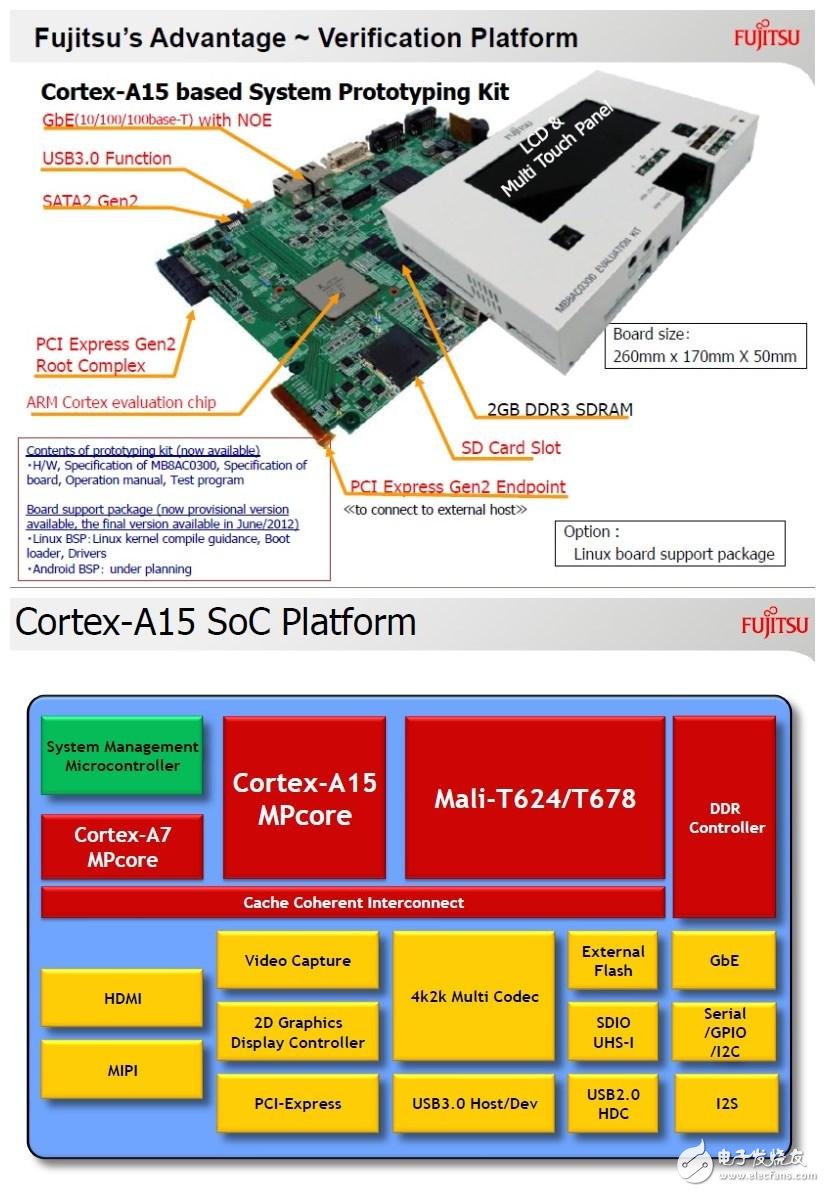

　　圖5. 富士通半導體Cortex-A15系統方案。

　　這里以Cortex-A15 SoC平臺為例。系統原型開發套件可以對Cortex-A15平臺以及集成IP如CPU和外設進行評估。在ASIC開發之前的早期驗證期間對IP的質量和互操作性進行評估，包括：PCIe/SATA/USB3.0/GbE。CPU效能的評估：Cortex-A15，R4F，M3。還能提供S / W開發：樣品的Linux驅動程序和OS移植服務。

　　特別值得一提的是，上圖中的系統方案中紅色字體表示的部分如PCIe/SATA/USB3.0/GbE等，都是富士通半導體自己的產品，這就保證了外設的完整性，消除了在系統兼容性等方面的影響。

　　“以前客戶自己搭平臺驗證，費時又耗力?，F(xiàn)在有了這樣的平臺將會大大縮短SoC設計前期的驗證時間，包括客戶自己搭平臺的時間也節省了?？蛻糁恍枰瓿上到y(tǒng)設計中最核心的部分，剩下的富士通半導體幫您搞定。另外，除了Cortex-A15 SoC平臺，富士通半導體還有Cortex-A9 SoC平臺等，未來還將繼續發展其他的ARM核系列平臺?！?陳博宇介紹說。

　　在高性能應用領域的成功案例

　　本屆CICE富士通半導體的展臺展示了過去3年富士通半導體的ASIC設計服務在高性能應用領域取得的一系列令人矚目的成績， 這包括：內含富士通半導體ADC/ DAC IP的ASIC產品支持40G、100G、400G 波分復用網絡（DWDM）和測試儀表市場，工藝節點從65nm——40nm——28nm，有多個電信設備行業的頂級客戶采用了該公司的技術并成功實現量產。

　　在通信領域，富士通半導體是目前100G/400G波分復用網絡的唯一的核心IP和ASIC方案提供商， 并且還在創造新的記錄，2013年首個28nm 80G～100G ADC/ DAC IP也將誕生，成為推動100/400G網絡商用的重要力量。

　　在消費市場，富士通半導體的世界上第一個采用28nm HPL（高性能低功耗）工藝的LTE/3G/2G 基帶LSI，用于手機。由于特別使用了富士通半導體開發的低功耗methodology，使其降低了30%的動態功耗。在設計方面，此基帶LSI還采用了富士通半導體的一系列的IP，包括ARM Cortex、DigRFV3、V4、HSIC、USB2.0…

　　富士通半導體的SPARC CPU在國際上高性能計算領域很有代表性。SPARC64 X是與ORACLE合作開發的第10代處理器，含有16個內核的多核多線程處理器，是屬于世界領先的。

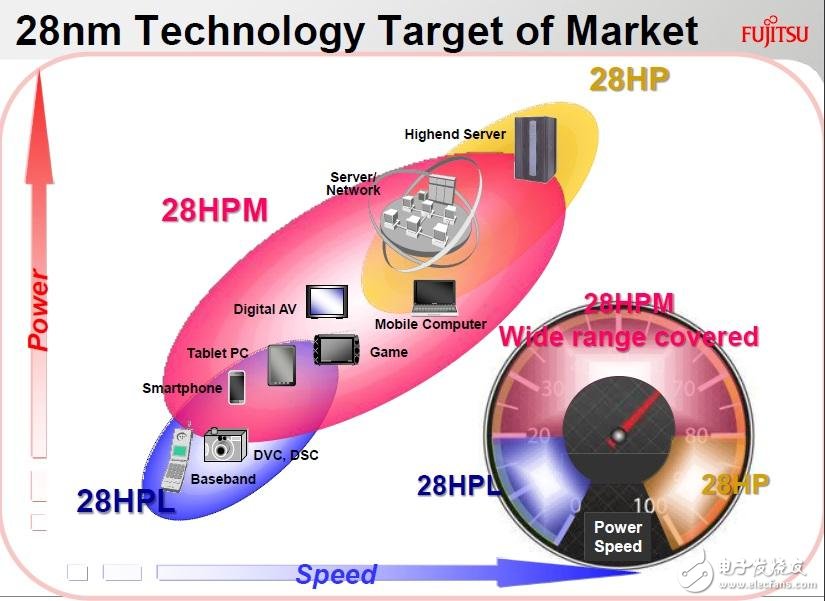

　　圖6. 富士通半導體的28nm技術目標市場。

　　隨著中國設計能力的提升，這些目前還很先進的技術在國內的需求越來越大，如圖6所示為富士通半導體的28nm技術目標市場?！拔覀兛吹搅诉@種需求，所以通過本屆CICE展會和技術論壇展示這些有代表性的成功案例，希望富士通半導體的ASIC設計服務能夠助力中國高端SoC設計的夢想照進現實?！?陳博宇最后總結。
