針對CMOS圖像傳感器輸出的LVDS串行數據在傳輸過程中因數據無法對齊引起誤碼率升高，圖像分辨率降低問題，提出一種基于現場可編程門陣列FPGA的CMOS相機實時數據處理研究方案。采用VHDL硬件語言，對數據處理進行模塊化設計，確保高速數據的正確采樣，減少誤碼產生。經軟件仿真及實測表明：該方案設計合理，系統運行穩定可靠，解決了高分辨率圖像在高速傳輸中的數據校正問題，輸出的圖像輪廓清晰、無斑點。

?

0 引言

工業相機常用的圖像傳感器有CMOS及CCD[1-2]兩種，CMOS圖像傳感器因其驅動靈活、編程簡單、功耗低、成本低等優勢已廣泛應用到各種圖像采集系統中[3-5]。由于高速傳輸中采集的圖像數據量較大，易產生誤碼，若不及時校正，將嚴重影響圖像質量，阻礙CMOS相機的普及應用。

本次相機系統開發采用CMV2000圖像傳感器，理論圖像分辨率可達到2 048×1 088[6]。但開發過程中發現，誤碼問題未得到很好地解決，致使成像模糊，圖像最高分辨率僅為1 088×768，遠不能滿足高分辨率的技術要求。

1 圖像傳輸過程中存在的問題

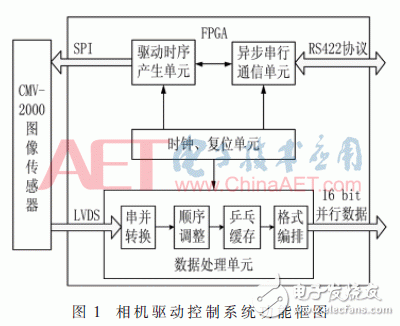

相機控制系統功能框圖如圖1所示。系統采用FPGA[7-9]，外部晶振向FPGA輸入時鐘信號，均為固定頻率，再轉換成驅動CMV2000圖像傳感器、采集像素?cái)?shù)據及格式編排的時鐘，同時為各單元提供異步復位信號；RS422作為系統通訊協議，將收到的串行數據轉換為并行信號發送給CMV2000的驅動單元[10]；FPGA通過SPI接口對CMV2000進行自動曝光、采樣模式、復位等工作參數配置。

?

由于傳輸?shù)臄?shù)據是經壓縮算法去除了圖像中大部分內在相關性的已編碼數據，即使相對輕微的誤碼，對解碼圖像數據也會有嚴重的影響。編碼圖像序列的一幀之內，若一個碼字出錯，將會對后面整個編碼序列解碼錯誤，導致誤碼擴散。

CMV2000圖像傳感器輸出的16通道數據及1通道輸出時鐘的相對位置并未完全對齊，若用時鐘直接采樣會出現誤碼現象，致使數據傳輸錯誤?；贑MV2000的相機是高速高分辨率相機，傳輸?shù)臄?shù)據速率高達480 Mb/s，傳輸過程中若數據校正問題沒有得到解決必會引起誤碼概率增加。從相機開發過程中發現，誤碼對實時傳輸?shù)膱D像分辨率影響最大。圖2(a)是數據傳輸錯誤圖例，圖2(b)是截取其局部圖像進行3:1放大，圖中出現許多白色的小雪花狀斑點，而且各個樓層的棱角模糊不清，其中某樓層的右下角處圖像不完整，如箭頭所示。圖像分辨率僅為：1 088×768。

?

因此，對16通道數據進行位和字的校正調整，將亂序數據及時校正是降低誤碼率、提高圖像分辨率的基本保障，也是數據處理的核心內容。

2 數據處理單元設計

數據處理單元是驅動控制系統的核心部分，在FPGA內部完成，主要實現LVDS圖像數據的串并轉換、亂序數據之間的順序調整、高速數據的乒乓緩存及Camera Link傳輸協議進行格式編碼后發送4項功能。整個數據處理過程實現了圖像數據的實時傳輸。

2.1 串并轉換

數據在進行串并轉換時，經時鐘倍頻后，在其下降沿開始采集數據。圖像數據及同步數據存儲時選用17個10位移位寄存器。當同步數據有效時，若16路并行圖像數據也有效，則對其進行存儲。圖3是CMV2000一行數據的輸出格式。每5個數據時鐘周期中，F(xiàn)PGA接收的16路10 bit數據并非順序輸出，務必加大數據排序和存儲的難度。每10個時鐘周期內，F(xiàn)PGA接收到32路10 bit數據是連續的，可將連續的8個數據合并為1個數據后再進行數據存儲。因此，僅需4個時鐘周期就可以?xún)?chǔ)存32個數據。由于數據傳輸芯片TLK2711需要接收16 bit的并行數據，所以FPGA在存儲數據前將每個數據高6位補0，并將8個16 bit數據合并成一個128 bit數據進行存儲。若不補0或少補0，則會導致大量數據相繼錯位，數據傳輸錯誤，嚴重影響輸出圖像質量。

?

2.2 位對齊和字對齊

常用的方法是使用有限狀態機對數據位、字進行校正設計，但該方法代碼冗長，過程中會產生大量剩余狀態。若不及時處理，狀態機可能進入不可預測的狀態，會出現短暫失控；若對其進行處理又會耗用更多的邏輯資源；此外，在對時序進行仿真時，時鐘有效邊沿的輸出端會產生許多毛刺；若加一個寄存器在輸出端，雖可消除毛刺保證輸出信號的穩定性，但輸出會延遲一個周期,可能導致誤碼概率增加。

從節省邏輯資源、減少毛刺、降低誤碼率方面考慮，本次設計舍棄狀態機，利用FPGA自身性能，采用VHDL硬件語言對每條通道中的亂序數據進行位、字校正調整編程設計。

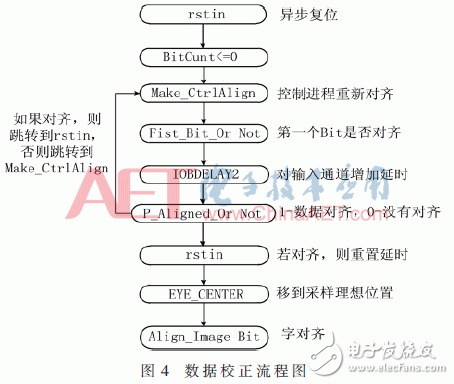

數據校正流程如圖4所示，在training模式下，經異步復位rstin后，數據全部清零（BitCunt<=0），進入眼圖采樣狀態，要實現采樣時鐘恰好在眼圖的中心位置，需通過FPGA的選型，對數據傳輸通道進行延時控制；然后將輸出的并行10位數據與上次接收數據進行比較，若數據發生變化，則表明采樣點不在眼圖的中央位置，記錄此時的延遲拍數，找到延遲邊緣的中間點即為最佳采樣位置，將采樣點移到眼圖中間即完成位對齊。位對齊完成后，進入圖像字對齊（Align_Image Bit），為確保每個通道在同一時鐘沿上采集到第一個字節，在傳感器training模式下，發送相應的訓練字節，接收模塊解串后，通過旋轉解串后的字節，讓其與訓練字節匹配，若采集到的10 bit字節與所期望的字節不匹配，則返回到Make_CtrlAlign操作，使控制進程重新對齊，如此反復，直到并行數據與訓練字匹配為止，從而實現字對齊。

?

2.3 乒乓緩存

該模塊的設計是為獲得傳感器最快的輸出模式，將CMV2000的輸出模式配置成16通道，但Camera Link接口標準在Base配置模式下僅有8通道，因此將兩路圖像數據轉換成一路圖像數據。實現與Camera Link協議Base模式下8個PORT映射對接[11]。因此，本次設計利用XC6SLX150內部IP核創建2個容量為256×128 bit的雙口RAM進行乒乓緩存；然后將讀出的圖像數據寬度設定為16 bit，讀出時鐘采用較高頻率。這種在雙RAM中同時進行寫入和讀取操作的方法提高了數據之間的存儲速度。

2.4 格式編碼

Camera Link協議中，其接口芯片同時接收28 bit TTL/CMOS信號：24 bit數據信號、4 bit幀有效FVAL信號及行有效LVAL信號。FPGA僅接收數據信號，因此，異步FIFO（First In First Out）要在控制圖像數據時序的同時，生成FVAL和LVAL兩個同步控制信號。當前較常用的FIFO器件很難滿足系統要求，本次采用VHDL硬件語言設計了一種既提供數據緩存，又匹配Camera Link接口標準的異步FIFO。整個系統使用3個FIFO，分別用于幀號、行號及圖像數據的儲存。在發送的每行圖像數據前加8 bit輔助數據后，按照規定的列數和行數有序地選擇FIFO并讀取數據。此外，在每行、每幀之間的空閑狀態，向TLK2711發送一個16 bit空閑碼，保證TLK2711發送端串行數據的同步。

3 試驗結果

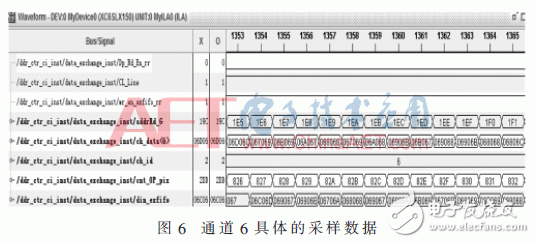

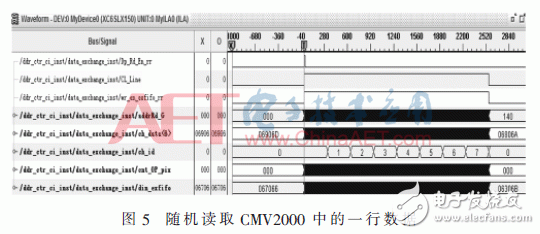

根據以上軟件設計，結合硬件設計，采用ISE14.3軟件中自帶的在線邏輯分析儀ChipScope，對本次設計進行板級圖像數據和時序抓拍分析，圖5為讀取一行的像素?cái)?shù)據，依次讀取0~7通道，ch_id為相應通道號。圖6為通道6采樣的具體數據讀取，addr為相應的地址，其中高低位像素做了重置。由ChipScope捕捉的時序圖可以看出，該系統成功采集到了經過數據處理后的圖像數據。

?

為了驗證本次設計數據處理后的成像效果，采用頻率為48 MHz的主時鐘，數據傳輸速率為480 Mb/s，圖7(a)為數據校正后的圖片，選取相同圖像部分進行3:1放大后對比發現，圖7(b)中每幢樓層的棱角清晰，顏色分明，除此之外，樓層右下角可以清楚地看到幾顆大樹的樹頂。整體圖像無斑點、無錯誤區域，圖像質量明顯提高，分辨率達到2 048×1 088。

?

4 結論

通過深入分析圖像數據傳輸過程中影響成像質量的原因，采用VHDL硬件語言，設計基于FPGA的數據處理程序，既充分利用FPGA內部邏輯資源，避免使用狀態機處理數據校正時過度占用FPGA資源、產生大量毛刺和剩余狀態問題，又能很好地解決誤碼問題。實驗證明經過本數據處理環節后，數據傳輸中誤碼率降至5%，解決了高速傳輸過程中的數據校正問題，使最終顯示到計算機上的圖像質量高、無錯誤區域，分辨率達到2 048×1 088，滿足預期的技術要求。
