閑話Zynq UltraScale+ MPSoC（連載5）

作者：Hello，Panda
Part3 I/O資源
和Zynq-7000相比較，Zynq UltraScale+ 增強了PS端的IO性能；PL端每個產品系都有HR和HP兩種類型的IO。
1.PS部分IO資源概述
在新的Zynq UltraScale+系列器件中，PS端的IO得到了增強：
a) MIO由Zynq-7000的54個增加到78個；
b)除GTR信號外，所有其他的PS外設均可通過EMIO布線到PL；
c)新增了四通道的高速GTR收發器；
d)DDR控制更新到可支持DDR4L-2400速率。
(1)MIO資源
Zynq UltraScale+具有78個可配置復用的MIO，這些MIO可用作將PS內的相關外設控制器引出，同時這些控制器均可通過EMIO引出。MIO支持的外設具體介紹見下表3。

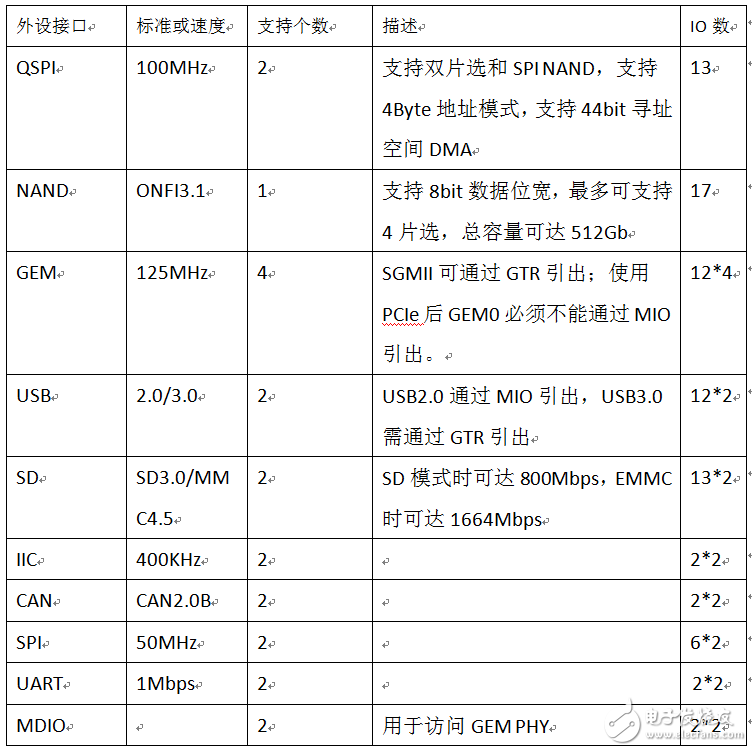

表3 MIO資源列表

因?yàn)檫@些IO都是復用IO，在進行硬件設計時需要特別注意他們之間的互相限制關系。特別注意：使用PCIe時，其EndPoint Mode Reset必須接入到MIO29~
MIO37之間的任意一個引腳。
(2)GTR資源
PS端的GTR可支持1.25~6.0Gbps的速率范圍，每一路的GTR都可以配置自己獨立的頻率。Zynq UltraScale+的PS GTR支持的高速收發器有:
a) PCIe-v2.1-x1/x2/x4;
b)SATA3.1-2通道；
c) USB3.0-2通道；
d)DisplayPort1.2-2通道；
e) SGMII-4通道。
因?yàn)镚TR收發器只有4對，因此這些引腳都是復用的。復用關系通過ICM_CFG寄存器進行配置，每個通道都可以獨立配置其功能。GTR的引腳復用關系如下表4所示。

閑話Zynq UltraScale+ MPSoC（連載5）

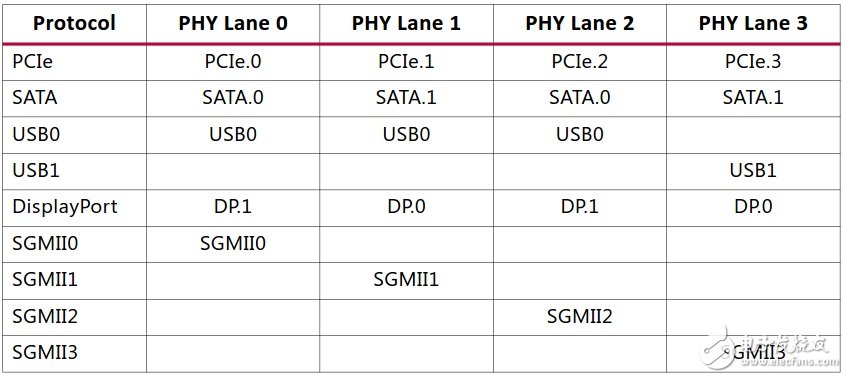

表4 GTR引腳復用關系

對于做圖像的熊貓君而言，大多數的場合只需要1通道DP、1通道SATA、1通道USB3.0就Very Nice了。
2. PL部分IO資源概述
PL部分的IO資源相對于Zynq-7000的變化不大，主要是：
a)所有的器件都有HP IO和HR IO；
b)Smart Vision有0.5~16.375Gbps 速率等級的GTH資源；Smart NetWork支持0.5~32.75Gbps速率等級的GTY資源。
設計時只需要注意HP IO和HR IO各自支持的IO電平標準即可。
閑聊了這么多，熊貓君有一個預感，就是這個片子資源這么豐富，辣么多的核，辣么多的高速收發器，它它它能便宜嘛？屌絲熊貓能用得起，我怕到時候又只能憂桑的啃竹子了。
好了，圖像熊貓君啃著竹子咪著帶黑眼圈的小眼睛瞅了瞅，有一款Smart Vision的型號：XCZU4EV-2SFVC784I就能完全滿足所有的需求了。喂，Xilinx的市場小哥兒，這片子啥時候才有貨??？像熊貓君這樣的屌絲能用得起不？
好了，比較晚了，不閑聊了，熊貓加點煤，洗把臉了睡覺去，各位晚安噠。
