針對道路車道線不清晰以及存在一些其他標志干擾的情況，本文提出了改進的車道線檢測算法，即基于Gabor濾波器的車道線檢測。通過Gabor找到圖像的消失點，即圖像中兩條車道線的交點位置，再對消失點進行Hough變換，這樣不僅提高了算法的適用性，還提高了算法的實時性。

　　3.1 Gabor變換原理

　　Gabor濾波器與人眼的生物作用相仿，因此經常用于紋理識別，并取得了較好的效果。Gabor濾波器是帶通濾波器， 它的單位沖激響應函數（Gabor函數）是高斯函數與復指數函數的乘積。它是達到時頻測不準關系下界的函數， 具有最好的兼顧信號在時頻域的分辨能力。高斯函數的局部性特征使得Gabor濾波器只在局部起作用， 即具有良好的尺度特性和方向特性。因此，Gabor濾波器被廣泛用于圖像處理和圖像分析領域。

　　本文通過對車轍印記以及車道線邊緣等一些紋理特征進行分析，從而提取出道路的消失點以及車道線的信息。

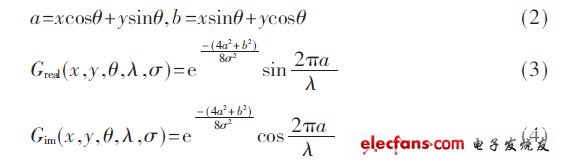

　　Gabor濾波器的模板計算方程如式（2）所示，該模板分為實部（式（3））和虛部（式（4））兩部分。

　　通過建立K×K 大小的Gabor 模板，（x，y） 表示圖像空間的一點。其中，θ 表示模板的方向， 為確定最后的道路紋理方向， 這里選擇范圍為0~72 ;λ 表示路面的波長；σ表示噪聲容量， 本文取σ=K/9 。

　　3.2 消失點的求解

　　本文用不同方向的模板與圖像進行卷積， 對于圖像任意一點， 即可得到某一個方向上的卷積的結果為最大值， 這個最大值為紋理方向?qū)?yīng)的能量， 該方向?yàn)榧y理的方向。

　　其中，α 表示模板對應的方向， 對于圖像中的任意點I（x，y） 與α 方向的Gabor 模板進行卷積， 得到不同的t（x，y），求取其最大值， 將最大值對應的方向作為圖像中（x，y）點的紋理方向， 同時將該最大值作為紋理方向上的紋理強度。

　　通 過計算可以得到圖像中每一點的紋理方向以及能量。為了計算出消失點， 對圖像中選取的點進行投票，這里選擇圖像下方一定的區域點， 如圖5 所示。當紋理能量大于設定閾值的點作為投票點，p 表示圖像中投票空間的點，θ （p） 表示p 紋理方向，v 表示消失點的候選點，a （p ，v） 表示p 點與v 點的夾角，n 為采用的Gabor 模板方向的個數，R 為定義的投票空間， 即圖6 對應的方框區域， 通過vote （p，v） 來統計p 點對v 點的投票結果，votes （v ） 為對R 區域累加進行投票的統計結果，pvote 為最終被投票次數最多的點的坐標， 即消失點。

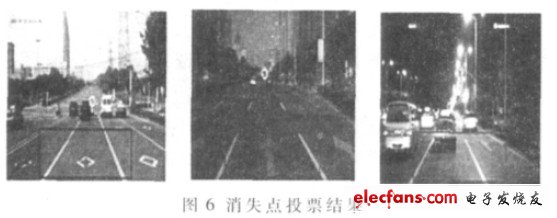

　　圖6 中的框表示選取的投票區域， 即在該區域內選取400 個點進行Gabor 變換， 求出其紋理方及能量； 圓圈是求出的消失點位置。
