定制化電源管理芯片（PMIC）行情看漲。行動裝置功能日益復雜，使得電源管理設計更為棘手；為克服此一問題，愈來愈多手機應用處理器開發商開始與電源芯片業者攜手合作，為處理器打造量身訂做的專屬電源管理方案。

　　定制化的電源管理芯片（PMIC）已完全取代標準穩壓器，做為控制電池與手機電路之間電量的硬體。定制化電源管理IC是一種體積極小的高度整合先進產品，其單一芯片上最多可容納三個切換式穩壓器、二十六個獨立的低壓降線性穩壓器（LDO）、數個液晶顯示器（LCD）螢?zāi)缓玩I盤使用的發光二極體（LED）背光驅動程式、一個通用序列匯流排（USB）電源介面、數個振動器驅動程式及一個電池充電控制器。雖然在單一芯片上堆積各種功能好比“廚房水槽 （Kitchen Sink）”，一個功能完整的電源管理IC，跟一個能將電源管理功能分配到不同IC的電源管理IC，兩者之間還是有所差別。

　　Gartner研究總監Steve Ohr

　　電源管理IC元件能選擇開啟或關閉智能型手機各項功能，藉此管理電池耗電量。用單一整合式電壓控制器代替多個穩壓器，就能大幅減少體積及每項電源管理功能的成本。

　　電源管理IC運作時，主要由內部的切換式穩壓器為基頻與應用處理器核心提供電源。這些裝置每次負載下（Under Load）最多能消耗1瓦特（W）的電力，但切換式穩壓器能讓電池與處理器核心之間的能源傳輸達到最佳效率。處理器要能在短短數秒內完成各項任務，然后進入低功率待機模式，這樣才能保存電池續航力。事實上，電源管理IC就是負責調整電壓與頻率，不僅要掌握電壓水準，在處理器執行任務時，也要跟上電脈沖節奏；在任務完成后，放慢速度。

　　因此，電源管理IC每年有多少使用量計算起來有點復雜。并不是有多少支手機，對應就有多少顆電源管理IC。每支智能手機都會有不同的電源管理IC，每顆IC具備的電源管理功能亦大相逕庭；在個人電腦（PC）電路板上所占面積也不盡相同，平均售價（ASP）亦有所差異。

　　高階手機帶頭沖　PMIC市場規模大幅增長

　　高通（Qualcomm）、聯發科等手機芯片供應商，都以功能眾多的電源管理IC來搭售基頻與應用處理器芯片，如Maxim或戴樂格（Dialog）這樣的第三方供應商，必須要有與對手分享電路板空間的心理準備。

　　以高通驍龍（Snapdragon）芯片組的例子來看，目前的趨勢是將基頻與應用程式處理器放在不同芯片上，有各自專屬的電源管理IC。用單一能源管理IC 驅動所有行動電話功能的做法已經落伍，分工反而成為最新趨勢，將電源管理功能分散到不同芯片。這包括1個供應基頻功能的電源管理IC、一個供應應用處理器的電源管理IC、一個利用智能手機USB隨身碟來充電的“介面電源管理IC”，有時還會針對無線電收發器外加一個電源管理元件。

　　Gartner在季度預測報告中，追蹤眾多類別的手機，包括蘋果（Apple）iPhone或三星（Samsung）Galaxy系列等高階智能手機；諾基亞（Nokia） 800系列中階與基本款智能型手機；以及外型類似“肥皂”或為掀蓋式的傳統手機。

　　每一類手機的相關營收與單位生產量都在重新洗牌。但每種手機都反映出不同的電源管理IC架構：高階智能手機（尤其是基頻及應用程式處理器位于不同芯片的機種）的架構功能強大，內建多顆電源管理IC。相較之下，低階手機（為盡量縮減電源管理IC成本）就會降低電源管理功能的復雜程度，才得以整合入基頻處理器入同一個套件里（甚是可能位于同一個芯片上）。

　　Gartner預期，高階智能手機內部將采用不同應用處理器與基頻處理器，再加上多顆電源管理IC（通常有一個負責應用處理器，另一個則負責基頻處理器）。在基本款智能手機方面，我們認為整合應用與基頻處理器的案例會比較常見，也較常利用單一芯片的電源管理IC架構方案來管理電源。至于傳統手機，我們預測電源管理功能將會盡量縮減，芯片組廠商也會努力將成本降至最低。

　　復制手機市場成功模式　PMIC應用版圖延伸至平板

　　Gartner 預期，我們在智能手機市場所觀察到的電源管理IC趨勢也將復制在平板裝置市場。高階平板采用量身訂做的電源管理IC（有時甚至不只一顆）以執行各種任務。舉例來說，蘋果iPad所采用的主要電源管理IC由戴樂格所供應，里面還有支援高通基頻處理器（支援無線功能）的高通制電源管理IC（PM8018）。這款平板裝置的電源管理架構比智能手機的更復雜，平板螢?zāi)怀叽绱罅嗽S多，因此不只得應付觸控式螢?zāi)豢刂破鞯男枨?，LED背光也相當耗電，主因系平板裝置 LED背光開啟時間一定比手機長許多。

　　iPad mini的LCD面板使用Silicon Mitus所制造的電源管理IC（SM4031），還有獨立的LCD驅動程式，外加一個三星時脈控制IC（T-Con）。三星的7寸平板（Galaxy S2）采用自家應用處理器，但基頻處理器則由英飛凌（Infineon）供應。Maxim大力推廣的MAX8997電源管理IC也用在三星Galaxy S2。這款I(lǐng)C結合七顆降壓式轉換器、二十一顆LDO、一顆電池充電控制器、一個micro-USB介面、一個觸覺反饋用的馬達驅動器、一個LED相機閃光燈驅動器、十二個一般作用的輸入輸出（I/O）電路，還有一個內部整合電路（I2C）介面。

　　加快產品上市時程　定制化PMIC漸獲中國手機品牌商青睞

　　中興、華為與聯想中國大陸前三大手機品牌商已躋身全球頂尖智能手機供應商之列，龐大的內需市場正是背后一大助力。全球售出的智能型手機超過30%為中國大陸制造。這些業者是第三方電源管理IC的買家，但也會購買高通與聯發科的產品。使用簡易度對手機設計而言，是相對較新的概念（還有可行的設計參考架構），然卻是手機制造商決定要與哪家IC廠商合作的重要考量之一。

　　無線充電/快速充電興起　手機電源IC廠勢力板塊挪移

　　然隨著充電技術不斷演進，幾項技術因素可能會影響手機電源供應IC廠商的競爭態勢。舉例來說，在行動電話內部加裝無線充電接收器，可能成為部分智能型手機新廠商的市場差異化利器。

　　無線充電功能，必須在手機背后加裝旋狀電感和無線充電接收IC，還可能要修改以手機micro-USB接埠進行連結的電源介面IC。無線充電聯盟（WPC） 宣稱，有四十五款智能型手機的充電座（售后市場配件產品）采用該聯盟的Qi無線充電標準；另有十九款手機（包括諾基亞與樂金（LG）機種）內建充電電路。包括高通在內的十?dāng)?shù)家半導體制造商準備采用Qi無線充電標準推出相關產品，但市場還在等待最具影響力的幾家手機供應商出面表示支持。

　　“快速充電”電池技術（是一種讓電池加快充電速度的技術）同樣須要調整電源介面IC。若充電電壓能升高，電池充電就會更快。大多數交流電配接器都能透過 micro-USB連接埠提供5伏特電壓。1800mAh（或每小時1800毫安培）電池要4小時才能充飽。舉例來說，如果充電電壓能提升到9伏特或12 伏特，就能縮短充電時間。高通已針對交流電轉接器設計一款電路，能連結手機內部位于USB接埠另一面的電源介面元件；這款電路能辨識電源介面可接收的電壓量，電源介面則能自動進行調整。快速充電技術的“交握（Handshake）”機制，最多能減少75%的充電時間。

　　將立體音效轉碼器整合到電源管理IC同一個芯片上，對高階智能手機來說并不足以構成市場差異優勢，因為這類手機本身多半已經具備相當于家庭媒體中心的音效傳真效果。戴樂格已針對特定客戶推出相關產品，但其他電源管理IC供應商多半認為，將立體音效轉碼器和噪音極大的切換式穩壓器放在同一個芯片后，所產生的音質將難為市場所接受。新品牌的中階智能手機供應商，多半認為立體聲播放音效只要“夠用就好”。

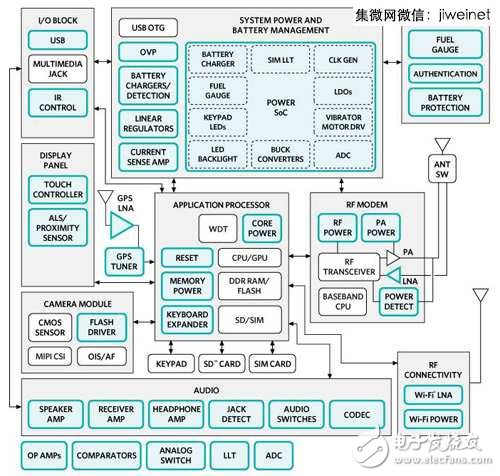

　　圖 智能型手機的定制化PMIC系將多個組合電源管理功能整合至單一芯片
