MAX3624 低抖動、精密時鐘發生器，提供四路輸出

MAX3624 低抖動、精密時鐘發生器，提供四路輸出

概述

MAX3624是一款低抖動精密時鐘發生器，用于網絡設備。器件集成了晶體振蕩器和鎖相環(PLL)時鐘倍頻器，可為以太網、光纖通道、SONET/SDH及其它網絡產生高頻時鐘輸出。

Maxim公司專有的PLL設計具有超低抖動(0.36ps_RMS)和優異的電源噪聲抑制特性，使網絡設備的設計風險降至最低。

MAX3624具有3路LVPECL輸出和1路LVCMOS輸出?？蛇x擇的輸出分頻器和反饋分頻器能夠在一定范圍內設置輸出頻率。

關鍵特性

晶體振蕩器接口：19.375MHz至27MHz

CMOS輸入：19MHz至40.5MHz

輸出頻率

以太網：62.5MHz、125MHz、156.25MHz、312.5MHz
光纖通道：106.25MHz、159.375MHz、212.5MHz、318.5MHz
SONET/SDH：77.76MHz、155.52MHz、311.04MHz

低抖動

0.14ps_RMS (1.875MHz至20MHz)
0.36ps_RMS (12kHz至20MHz)

優異的電源噪聲抑制特性

無需外部環路濾波電容

應用/使用

?以太網網絡設備
?光纖通道存儲局域網
?SONET/SDH網絡

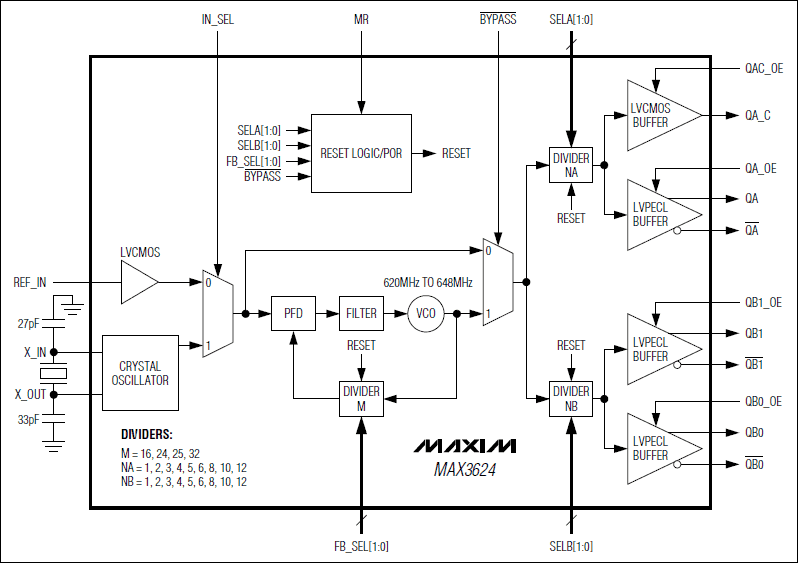

MAX3624：原理框圖
原理框圖
