如果你使用的是觸摸屏的手機,那么您一定體驗過觸摸震動產生的效果，它讓智能手機、平板電腦、便攜式導航儀及游戲控制板的用戶體驗上升到一個全新的水平。用戶在觸摸手機時，玩游戲時充分體驗震動帶來的觸感，那將會是一種什么感受!

　　德州儀器(TI)近日推出DRV2603觸覺控制器，DRV是首款用于控制線性共振傳動器,并支持自動共振跟蹤的商用觸覺驅動器。德州儀器中國區市場開發高性能模擬產品業務拓展經理信本偉先生向記者詳細講述了DRV2603的性能優勢?！　?/p>

　　TI中國區市場開發高性能模擬產品業務拓展經理 信本偉先生

　　信本偉先生,現就職于TI中國區市場開發高性能模擬產品業務開發部,負責TI音視頻產品在中國區的市場發展推廣和銷售,對中國模擬市場的發展及趨勢有著深刻的觀察與了解,并不斷致力于發展更符合市場需求的最佳模擬產品。

　　DRV2603是TI近日推出的首款用于控制線性共振傳動器,并支持自動共振跟蹤的商用觸覺驅動器，線性共振傳動器(LRA)是一款以線性運動形式振動的彈簧質量塊。由于彈簧常量的原因，LRA必須圍繞共振頻率在窄帶(正負2hz)范圍內驅動,使用自動共振檢測共振頻率可提高性能。

　　線性共振傳動器 (LRA)

　　新一代觸覺反饋技術是線性共振傳動器，它已得到許多新型手持設備廠商的廣泛采用。LRA基本上就是一個連接彈簧的磁鐵，被一個線圈環繞，放置于一個盒形外殼內，如圖2所示。磁鐵受到控制，以線性方式移動，最終達到共振頻率。這種以共振頻率工作的方式，讓驅動器可以在更低功耗條件下運行，功耗比 ERM 平均低30%;但是，會受限于這一頻率。

　　LRA驅動頻率移至該共振頻帶以外時，效率和性能都會大大降低。這就成為一個需要解決的設計問題，因為彈簧常數會因損耗、溫度波動或者其他環境因素變化而改變，比如LRA器件是否被卡住等(如果沒有，就不用擔心性能問題了。

　　由于DRV2603支持自動共振跟蹤，自動共振跟蹤具有幾方面的優勢。

　　1、自動檢測LRA共振頻率,可支持任何LRA

　　2、在共振狀態下驅動時,電源電流銳降50%

　　3、LRA制動只在自動共振跟蹤時才能實現(制動可帶來更敏銳真切的觸覺感受)

　　共振頻率漂移的原因分析

　　1、制造容差

　　2、組件老化

　　3、溫度

　　4、機械安裝

　　5、器件位置

　　6、夾持過勁

　　7、安放在桌面上

　　DRV2603 支持自動共振檢測的LRV/ERM驅動器

　　DRV2603具有以下特性

　　可驅動LRA或ERM兩種電機

　　LRV的自動共振檢測

　　自動制動算法

　　電源校正

　　PWM輸入引腳

　　自動輸入水平校正

　　內部定時參考

　　硬件控制

　　2mm×2mmQFN封裝

　　優勢

　　更強的傳動體驗

　　傳動器選擇的高靈活性

　　更加敏銳連貫的觸覺性能

　　支持更大的LRA容差

　　支持更真切的觸覺體驗

　　在各種電源電壓范圍內支持恒定的振動強度

　　兼容傳統PWM波形輸入

　　無需共模輸入電壓縮放

　　性能與PWM頻率無關

　　外形小巧,可降低成本

　　DRV2603具有較強的優勢，在自動共振檢測方面具有明顯的優勢。

　　1、具有更好的傳動器制動性能，制動對創建"敏銳"、"真切"的觸覺感受和對多動作波形實現"動作分離"(如雙擊)具有非常重要的意義，在共振條件下驅動LRA將得到2倍的力量提升。在功耗方面，在驅動點擊/告警等觸感動作中,與不支持自動共振檢測的驅動器相比功耗降低50%。

　　2、簡化的輸入信號發送，無需特定的輸入頻率接受從10KHZ-250KHZ的PWM信號。

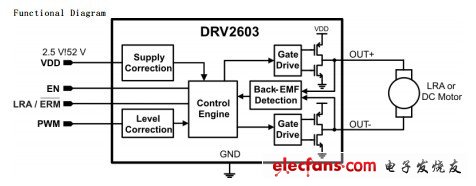

　　3、小尺寸解決方案，將各種模版全部集中在里面,只需一個旁路電容。下圖為DRV2603內部框圖

　　DRV2603主要應用于智能便攜式產品，例如智能手機、平板電腦、便攜式導航儀、便攜式游戲控制板等，下圖為采用DRV2603的智能手機，一位用戶在體驗觸控震動帶來的感受。
