隨著5G-Advanced技術演進與低空經濟戰略部署，低空通信基站成為構建立體網絡的核心節點。其電源與射頻功放系統需在嚴苛環境下實現高效、高功率密度及高可靠性的電能轉換與放大，功率器件的選型直接決定系統效率、熱管理能力、功率輸出及環境適應性。本文針對低空基站對高效率、高耐壓、強散熱及寬溫工作的核心需求，以場景化適配為核心，形成一套可落地的功率器件優化選型方案。
一、核心選型原則與場景適配邏輯
（一）選型核心原則：四維協同適配
器件選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與基站系統工況精準匹配：
1. 電壓裕量充足：針對48V/400V/700V等母線電壓，額定耐壓預留≥30%-50%裕量，應對電網波動、雷電浪涌及開關尖峰。

圖1: 低空通信基站 5G - A 方案與適用功率器件型號分析推薦VBA3316與VBE1606與VBMB185R10與VBMB19R15S與VBGQF1405與產品應用拓?fù)鋱D_01_total

2. 高效率與低損耗優先：優先選擇低導通電阻（Rds(on)）與低開關損耗器件，適配基站7x24小時連續運行，提升系統效率并降低散熱壓力。
3. 封裝匹配散熱與功率密度：大功率射頻功放與PFC電路選熱阻低、電流能力強的TO247/TO220F封裝；緊湊型分布式單元選熱性能優良的DFN封裝，平衡功率密度與布局難度。
4. 高可靠性與環境適應性：滿足-40℃~85℃甚至更寬的環境溫度要求，關注高結溫能力、強抗沖擊性與長壽命設計，適配戶外、高海拔、溫差大等惡劣部署場景。
（二）場景適配邏輯：按系統功能分類
按基站電源架構分為三大核心場景：一是AC-DC PFC與DC-DC主變換（能量轉換核心），需高耐壓、高效率；二是射頻功放供電（信號發射核心），需大電流、高線性度與快速響應；三是輔助電源與保護電路（系統支撐），需高集成度與高可靠性，實現參數與需求的精準匹配。
二、分場景器件選型方案詳解
（一）場景1：AC-DC PFC級與高壓DC-DC變換（800V-1000V母線）——高效能量轉換器件
PFC電路需處理高壓輸入，要求低導通損耗與高開關頻率以提升功率因數與密度。
推薦型號：VBMB19R15S（N-MOS，900V，15A，TO220F）
- 參數優勢：采用SJ_Multi-EPI超結技術，10V下Rds(on)低至370mΩ，顯著降低導通損耗；900V高耐壓為700-800V母線提供充足裕量；TO220F封裝絕緣性好，利于散熱設計。
- 適配價值：適用于圖騰柱PFC或LLC諧振變換器，開關頻率可提升至100kHz以上，系統效率可達96%以上，滿足5G-A基站能效標準。
- 選型注意：確認母線電壓與最大電流，預留電壓裕量；需配套高速驅動IC，并優化PCB布局以減小高頻環路面積。
（二）場景2：射頻功放供電（48V母線，脈沖大電流）——大電流動力器件
射頻功放（如GaN PA模塊）的供電需提供穩定、純凈且快速響應的大電流，要求極低的導通電阻與優異的動態特性。
推薦型號：VBE1606（N-MOS，60V，97A，TO252）
- 參數優勢：采用先進溝槽技術，10V下Rds(on)低至4.5mΩ，連續電流高達97A，可輕松應對脈沖峰值電流；60V耐壓完美適配48V母線；TO252封裝在緊湊尺寸下提供優異的熱性能。
- 適配價值：作為負載開關或線性穩壓器（LDO）的調整管，其極低的壓降可最大化功率傳輸效率，確保射頻功放在突發流量下的供電穩定性與線性度。
- 選型注意：需重點設計散熱，確保芯片結溫在安全范圍；柵極驅動需具備快速開通/關斷能力，以跟隨功放包絡跟蹤（ET）信號。
（三）場景3：輔助電源與智能保護電路（12V/24V控制母線）——高集成度與高可靠器件
輔助電源為控制板、傳感器、風扇供電，保護電路需實現快速故障隔離，要求高集成度與高可靠性。
推薦型號：VBA3316（Dual N+N MOSFET，30V，8.5A/Ch，SOP8）
- 參數優勢：SOP8封裝內集成雙路N溝道MOSFET，節省超過60%PCB空間；10V下Rds(on)低至16mΩ，導通損耗?。?.7V低閾值電壓可由3.3V MCU直接驅動。
- 適配價值：雙路獨立通道可用于風扇智能調速控制、電源時序管理或冗余保護開關，實現系統節能與可靠運行；集成化設計簡化布局，提升控制板功率密度。

圖2: 低空通信基站 5G - A 方案與適用功率器件型號分析推薦VBA3316與VBE1606與VBMB185R10與VBMB19R15S與VBGQF1405與產品應用拓?fù)鋱D_02_hv

- 選型注意：?jiǎn)温饭ぷ麟娏餍枇糇阍Ａ?；用于感性?fù)載（如風扇）時，需并聯續流二極管或選用具有體二極管快恢復特性的器件。
三、系統級設計實施要點
（一）驅動電路設計：匹配器件特性
1. VBMB19R15S：配套專用高壓柵極驅動IC（如UCC27524），驅動電阻需優化以平衡開關速度與EMI。
2. VBE1606：需選用驅動能力強（峰值電流>2A）、響應快的驅動芯片，柵極回路寄生電感需最小化。
3. VBA3316：MCU GPIO可直接驅動，每路柵極串聯10-47Ω電阻抑制振鈴，復雜環境增加ESD保護器件。
（二）熱管理設計：分級強化散熱
1. VBMB19R15S：必須安裝散熱器，采用導熱硅脂確保良好接觸，布局時考慮風道。
2. VBE1606：需依托PCB大面積敷銅（≥300mm2）散熱，必要時加裝小型散熱片或通過導熱墊連接外殼。
3. VBA3316：局部≥50mm2敷銅即可滿足散熱需求。
整機需采用強制風冷，優化風道將冷空氣優先導向高熱耗器件。
（三）EMC與可靠性保障
1. EMC抑制
- VBMB19R15S的D-S極可并聯RC吸收電路或小容量高壓瓷片電容。

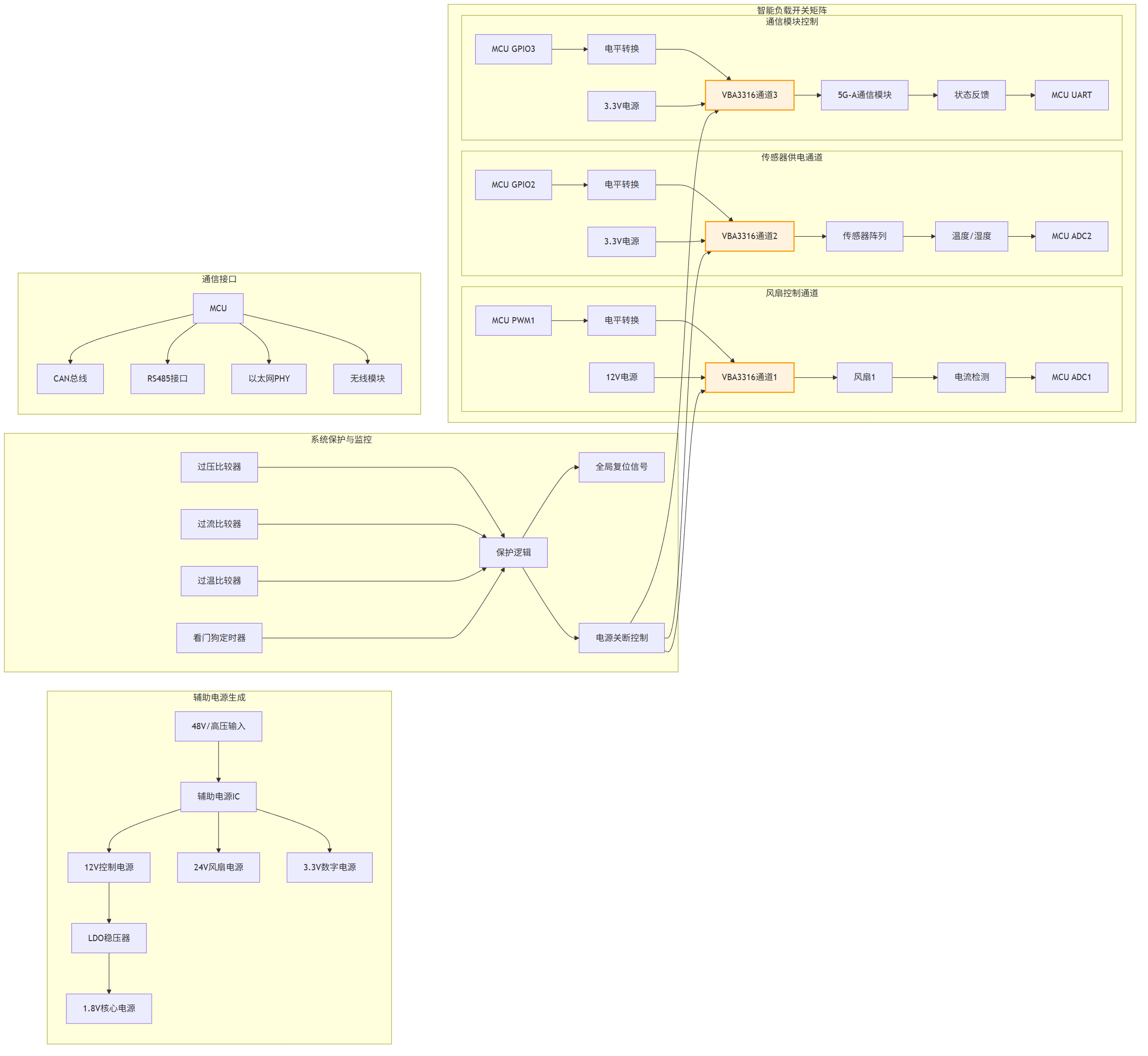

圖3: 低空通信基站 5G - A 方案與適用功率器件型號分析推薦VBA3316與VBE1606與VBMB185R10與VBMB19R15S與VBGQF1405與產品應用拓?fù)鋱D_03_rf

- VBE1606的電源輸入端口需增加π型濾波器，輸出線纜可能需加磁環。
- 嚴格進行PCB分區布局，數字地、模擬地、功率地單點連接，機殼良好接地。
2. 可靠性防護
- 降額設計：高壓MOSFET（VBMB19R15S）工作電壓不超過額定值70%，高溫下電流需降額。
- 過流/過壓保護：主功率回路設置霍爾電流傳感器與電壓采樣，配合硬件比較器實現快速保護。
- 浪涌與雷擊防護：交流輸入端部署壓敏電阻與氣體放電管，直流母線及射頻端口配置相應等級的TVS二極管。
四、方案核心價值與優化建議
（一）核心價值
1. 全鏈路高效能：高壓側采用超結MOSFET提升轉換效率，低壓側采用極低Rds(on)器件減少傳輸損耗，整體能效領先。
2. 高功率密度與可靠性：集成化輔助開關與緊湊封裝功率器件，助力基站小型化；選型預留充足裕量，保障戶外長期穩定運行。
3. 適應惡劣環境：器件選型兼顧寬結溫范圍與高抗沖擊性，滿足低空基站對溫度、濕度、振動的嚴苛要求。
（二）優化建議
1. 功率升級：對于更大功率的宏基站PFC，可選用多管并聯或電流等級更高的型號（如VBMB185R10）。
2. 集成化升級：對于高度集成的AAU單元，可考慮將VBE1606替換為熱性能更佳的DFN8封裝的VBGQF1405（40V/60A）。
3. 特殊場景：對于極高可靠性要求的軍用或關鍵基礎設施基站，可尋求車規級或工業級高可靠性版本器件。
4. 技術前瞻：關注GaN HEMT在射頻功放及高效PFC中的應用，以及智能功率模塊（IPM）在整體電源解決方案中的集成優勢。

圖4: 低空通信基站 5G - A 方案與適用功率器件型號分析推薦VBA3316與VBE1606與VBMB185R10與VBMB19R15S與VBGQF1405與產品應用拓?fù)鋱D_04_aux

功率器件的精準選型是構建高效、可靠、緊湊型低空5G-A通信基站的核心。本場景化方案通過匹配高壓變換、射頻供電及系統控制三大核心場景需求，結合嚴謹?shù)南到y(tǒng)級設計，為研發提供全面技術參考。未來可深度融合寬禁帶半導體技術與數字化智能管理，助力打造下一代高性能低空網絡基礎設施，筑牢立體通信的電力基石。
