型號介紹

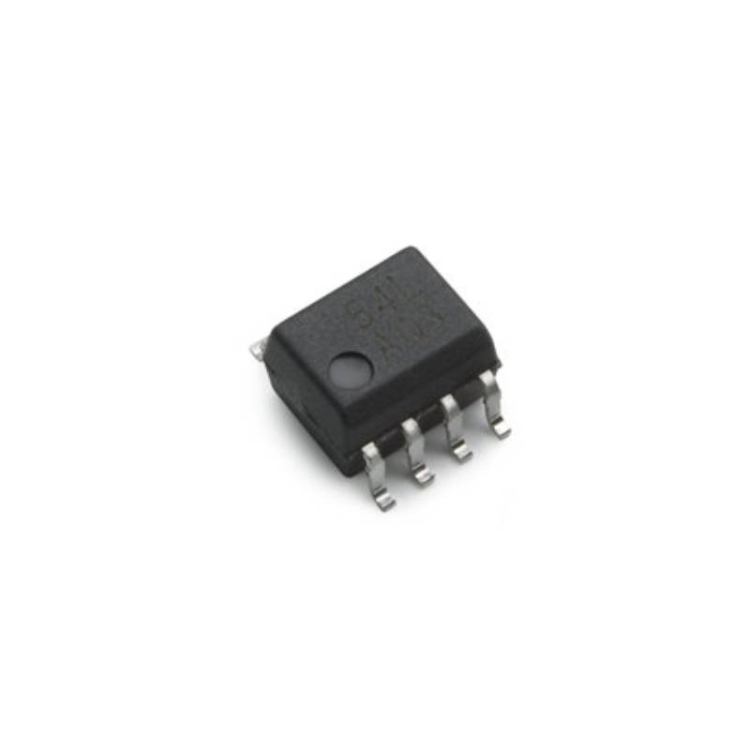

今天我要向大家介紹的是 Broadcom 的光耦——HCPL-0600-000E。它的內部結構就像一個小型的“信號轉換站”，結合了一個 GaAsP 發光二極管和一個集成的高增益光子探測器。當輸入端接收到電流時，LED 會發出光信號，帶有內部屏蔽層的高增益探測器會將光信號轉換成電流信號，并通過一個開路集電極的肖特基鉗位晶體管輸出，從而實現邏輯系統之間最大化的交流與直流電路隔離以及 TTL 兼容的信號傳遞。
主要特性
高速傳輸與低輸入驅動
典型高速傳輸速率：10 MBd
低輸入電流能力：保證 5 mA 下工作，推薦 6.3 mA 至 10 mA 以獲得最佳性能并預留至少 20% 的 LED 衰減余量
出色的共模瞬態抗干擾能力
具有內部屏蔽層設計，提供高達 10 kV/μs（典型值）的共模抑制（CMR）能力（在 VCM = 1000V 時）
保證邏輯高和邏輯低狀態下的共模瞬態免疫力，適用于極高接地或感應噪聲環境
TTL 兼容與靈活的輸出配置
LSTTL/TTL 兼容輸出（肖特基鉗位開路集電極）
單通道產品支持可門控（選通）輸出（Enable 引腳）
最大可驅動 5 個 TTL 負載（在 RL = 1 kΩ 時）
寬溫性能與安全合規保證
應用
隔離線路接收器
計算機與外圍設備接口
微處理器系統接口
A/D、D/A 轉換的數字隔離
開關電源
儀器輸入/輸出隔離
接地環路消除
脈沖變壓器替代方案
電機驅動中的功率晶體管隔離
高速邏輯系統的隔離
