型號介紹

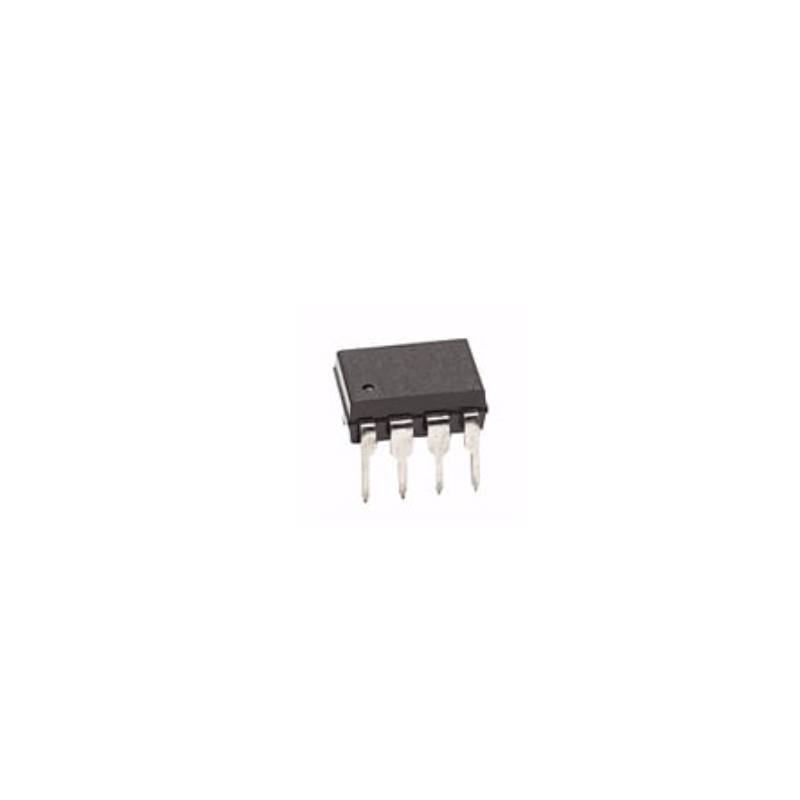

今天我要向大家解析的是 Broadcom 的雙通道光耦器件——HCPL-2730-000E。從物理結構與工作機制來看，它的內部設計是一個精密的雙通道光電信號轉換系統，由一對分離的 GaAsP（砷化磷化鎵）發光二極管與一對集成的高增益光子探測器組成。其輸出端采用分離達林頓型放大器設計，內部集成了發射極-基極旁路電阻，能夠?qū)⒐怆姸O管和第一級泄漏電流分流到地。此外，獨立的引腳設計允許輸出級具有極低的飽和電壓。當輸入端流過正向電流時，GaAsP二極管產生光信號，高增益探測器接收光子并將其轉換回電信號，從而實現輸入與輸出之間的高壓隔離及雙通道邏輯傳遞。該器件支持極低至 1.6V 的 VCC 電壓而不影響參數性能，邏輯信號傳輸?shù)牡湫蛡鞑パ舆t（tPLH與tPHL）在微秒級別（在 1.6mA 輸入下典型值約 10μs），能夠?qū)崿F(xiàn)穩定的邏輯隔離傳輸。
主要特性
高電流傳輸比 - 典型值 1800%
低輸入電流要求 - 0.5 mA
低輸出飽和電壓 - 0.1 V
高密度包裝
在 0 攝氏度至 70 攝氏度的溫度范圍內性能有保證
應用領域
數字邏輯接地隔離
電話鈴聲檢測器
水平轉移
EIA RS-232C 線路接收器
